Cable Cruzado Utp Para Que Sirve

Un cable cruzado UTP se usa para conectar directamente dos dispositivos similares, como dos computadoras o dos switches. Entender para qué sirve requiere conocer cómo funciona un cable UTP normal.

¿Qué es un cable UTP recto?

Primero, un cable UTP recto (o patch cable) es el tipo de cable que probablemente uses a diario. Se usa para conectar tu computadora a un router o un switch. En un cable recto, el orden de los hilos dentro del conector RJ45 es el mismo en ambos extremos. Esto significa que el pin 1 de un lado corresponde al pin 1 del otro lado, el pin 2 con el pin 2, y así sucesivamente. Este tipo de conexión permite la comunicación entre dispositivos con diferentes funciones.

¿Qué hace diferente al cable cruzado?

Un cable cruzado, por otro lado, tiene un orden de hilos diferente en un extremo comparado con el otro. Específicamente, algunos hilos están "cruzados". Esto significa que el hilo que transmite datos en un extremo está conectado al hilo que recibe datos en el otro extremo, y viceversa. Esta configuración permite que dos dispositivos del mismo tipo se comuniquen directamente entre sí.

¿Por qué necesitamos cables cruzados?

Imagina dos computadoras. Ambas están diseñadas para transmitir datos usando los mismos hilos. Si las conectas con un cable recto, ambas intentarían transmitir por el mismo hilo y recibir por el mismo hilo, lo que causaría un conflicto. No podrían comunicarse correctamente. Un cable cruzado resuelve este problema "cruzando" los hilos de transmisión y recepción.

¿Cuándo se usa un cable cruzado UTP?

Aquí hay algunos ejemplos de cuándo se usa un cable cruzado UTP:
Conectar dos computadoras directamente.
Conectar dos switches o dos hubs.
Conectar un switch a un router (en algunos casos antiguos, ya que los dispositivos modernos suelen detectar automáticamente el tipo de cable necesario).

¿Cómo identificar un cable cruzado?

Visualmente, puede ser difícil distinguir un cable cruzado de un cable recto. La mejor manera es probar la continuidad de los hilos con un probador de cables. También, algunos cables cruzados están etiquetados. Si no tienes un probador, puedes verificar el orden de los colores de los cables dentro del conector RJ45 en ambos extremos. Si el orden es diferente, es un cable cruzado.

Estándares de cable cruzado

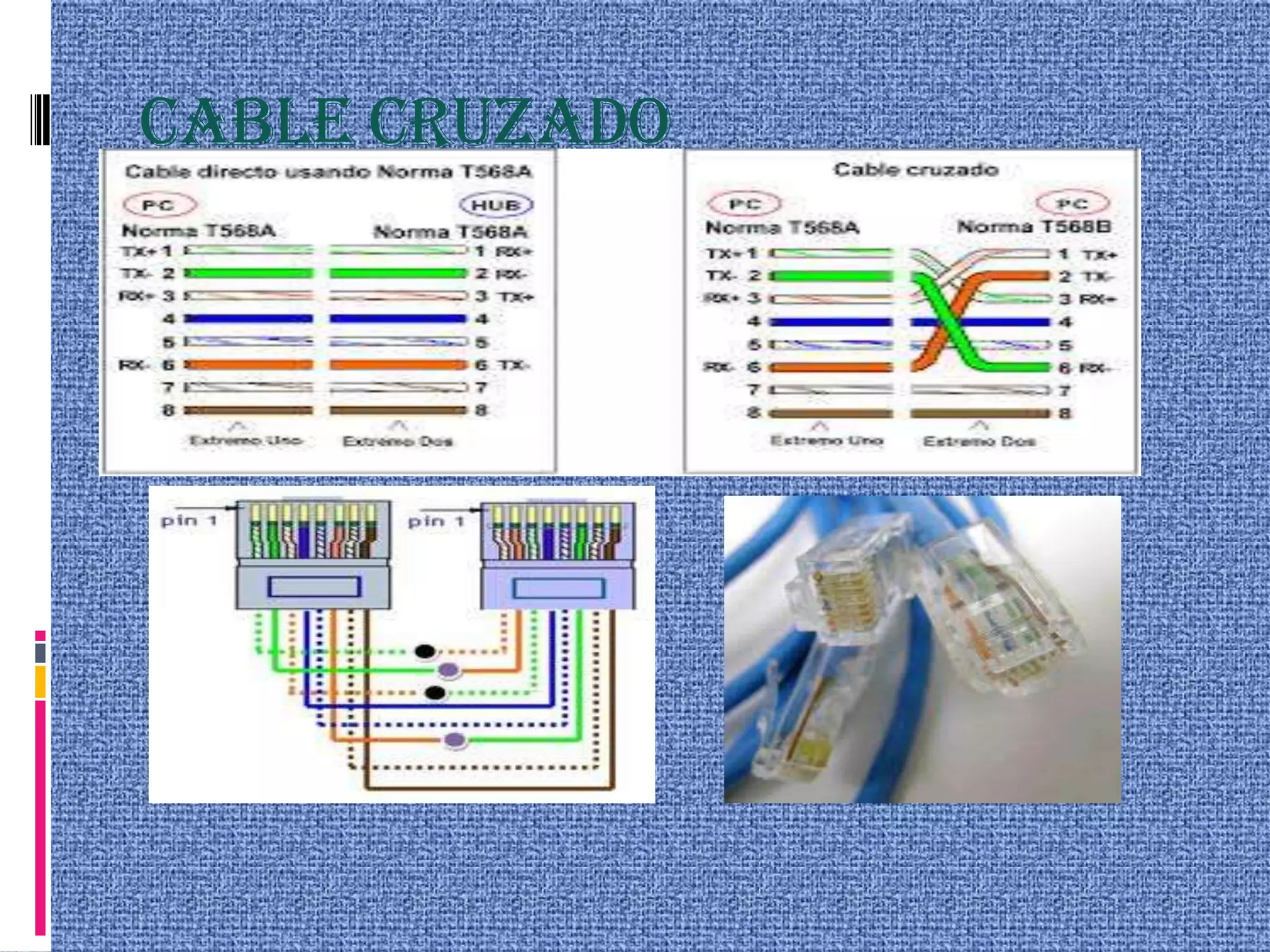

Existen dos estándares comunes para el cableado cruzado: T568A y T568B. Para crear un cable cruzado, generalmente se usa un estándar en un extremo (por ejemplo, T568A) y el otro estándar en el otro extremo (por ejemplo, T568B). Esto asegura que los hilos correctos se crucen.

Dispositivos modernos y auto-MDIX

Es importante saber que muchos dispositivos de red modernos (switches, routers, tarjetas de red) utilizan una tecnología llamada Auto-MDIX. Esto significa que pueden detectar automáticamente si necesitan un cable recto o un cable cruzado y ajustarse en consecuencia. Por lo tanto, en muchos casos, ya no es necesario usar un cable cruzado. Sin embargo, en dispositivos más antiguos o en ciertas configuraciones específicas, todavía puede ser necesario un cable cruzado.

En resumen, un cable cruzado UTP permite la comunicación directa entre dispositivos similares al "cruzar" los hilos de transmisión y recepción. Aunque la tecnología Auto-MDIX ha reducido su necesidad, entender su función es importante para comprender cómo funcionan las redes.
