Circuito De Alto Voltaje Rayos X

Un Circuito de Alto Voltaje de Rayos X es la sección del sistema de rayos X responsable de generar el alto voltaje necesario para acelerar los electrones desde el cátodo hasta el ánodo dentro del tubo de rayos X, produciendo así la radiación necesaria para las imágenes médicas.

El funcionamiento se puede desglosar en los siguientes pasos:

1. Transformador Elevador (Step-Up Transformer): Este es el componente principal. Recibe un voltaje de entrada relativamente bajo (por ejemplo, 220V) y lo eleva a un voltaje muy alto (de 20 kV a 150 kV o más). Ejemplo: Un transformador elevador podría convertir 220V a 100,000V, dependiendo del factor de transformación.
2. Rectificación: La salida del transformador elevador es corriente alterna (CA). Para el tubo de rayos X, necesitamos corriente continua (CC). El circuito de rectificación utiliza diodos para permitir que la corriente fluya solo en una dirección, convirtiendo la CA en CC pulsante. Ejemplo: Un puente de diodos asegura que el voltaje aplicado al tubo de rayos X tenga siempre la misma polaridad, evitando daños.
3. Filtrado (Opcional): A veces, se utiliza un circuito de filtrado (con capacitores) para suavizar las pulsaciones en la CC y obtener un voltaje más constante. Esto mejora la calidad de la imagen de rayos X. Ejemplo: Un capacitor almacenaría energía durante los picos de voltaje y la liberaría durante los valles, estabilizando el voltaje.

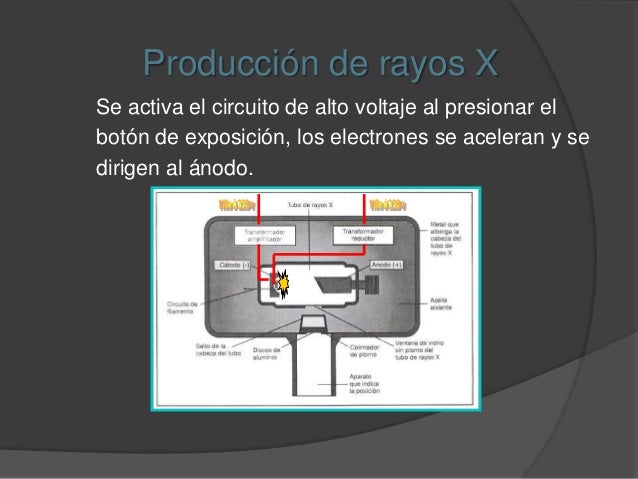

4. Conexión al Tubo de Rayos X: El alto voltaje de CC se aplica entre el cátodo (negativo) y el ánodo (positivo) del tubo de rayos X. Esta diferencia de potencial acelera los electrones emitidos por el cátodo hacia el ánodo. Ejemplo: Una diferencia de potencial de 80 kV acelera los electrones con suficiente energía para generar rayos X al impactar el ánodo.

La importancia del Circuito de Alto Voltaje de Rayos X radica en que sin él, no se podría generar el alto voltaje necesario para producir rayos X. Este voltaje es crucial para acelerar los electrones a la velocidad adecuada, impactar el ánodo y generar la radiación necesaria.

Por ejemplo, en la radiografía dental, el circuito de alto voltaje es fundamental para obtener imágenes claras de los dientes y la mandíbula, permitiendo a los dentistas diagnosticar caries y otras afecciones. Otro ejemplo es en la tomografía computarizada (TC), donde el control preciso del alto voltaje es esencial para generar imágenes tridimensionales detalladas del interior del cuerpo.
