Coloca En La Columna La Acotación Correspondiente

¿Alguna vez has visto un plano técnico y te has preguntado qué significan esos números y líneas? Esas son las acotaciones. En esencia, acotar significa indicar las medidas exactas de un objeto o espacio en un dibujo técnico.

¿Qué son las Acotaciones?

Las acotaciones son el lenguaje de las dimensiones. Son un conjunto de líneas, números y símbolos que especifican la longitud, anchura, altura, diámetros, radios y otras características de un objeto. Piensa en ellas como las instrucciones para construir o fabricar algo con precisión.

Elementos de una Acotación

Una acotación típica se compone de varios elementos:

• Líneas de Extensión: Son líneas finas que se extienden desde los bordes del objeto que se está midiendo. Imagina que son como "dedos" que señalan los puntos entre los que se mide la distancia.

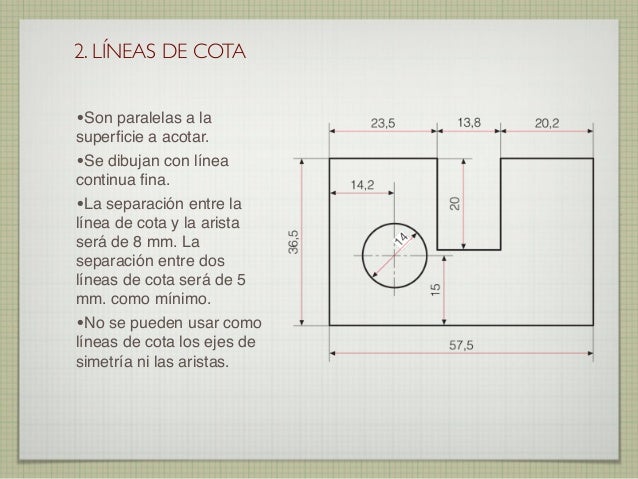

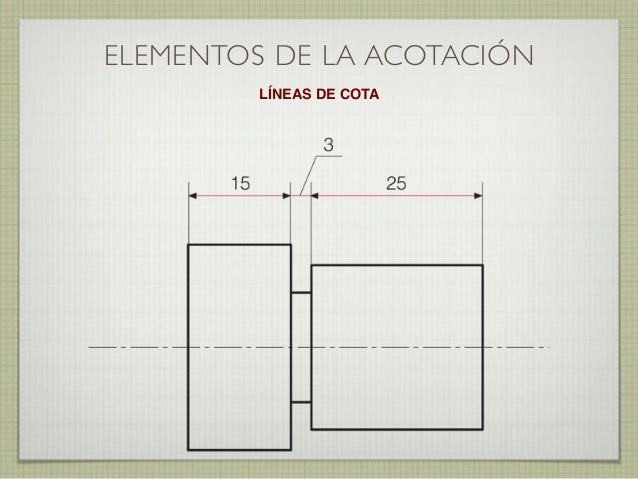

• Línea de Cota: Es una línea que une las líneas de extensión y sobre la cual se coloca el valor de la dimensión. Es la línea principal de la acotación.

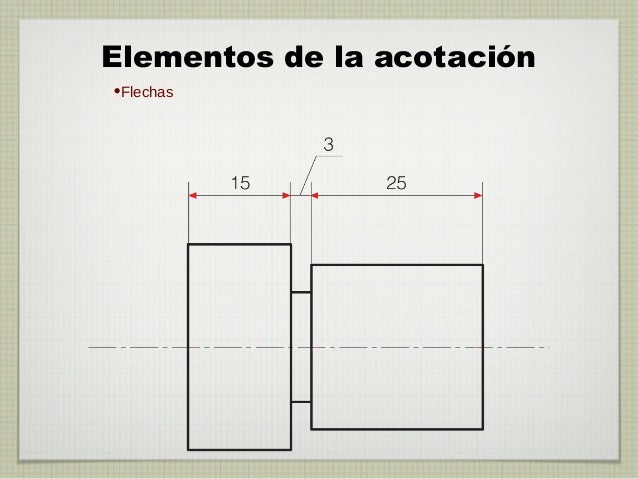

• Flechas o Puntos: Se colocan en los extremos de la línea de cota para indicar los puntos de referencia de la medida. Las flechas son más comunes, pero también se usan puntos.
• Valor de la Cota: Es el número que indica la medida real del objeto, expresada en unidades de medida (milímetros, centímetros, metros, pulgadas, etc.).

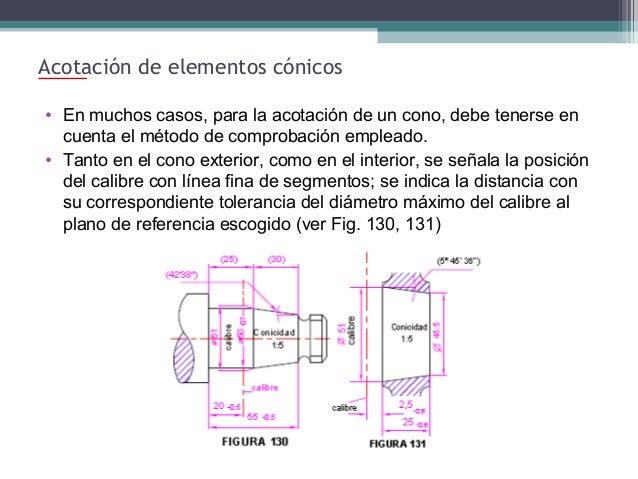

• Textos Adicionales (opcional): Pueden incluir símbolos como diámetros (Ø) o radios (R) para indicar qué tipo de dimensión se está mostrando.

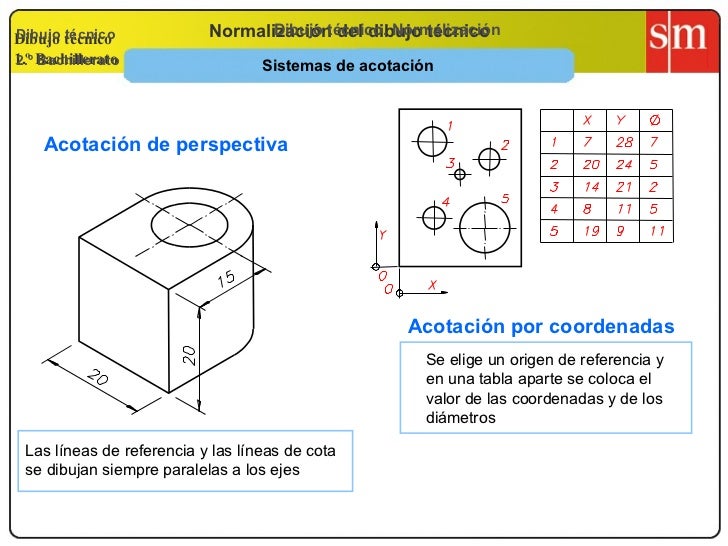

Tipos de Acotación

Existen diferentes formas de acotar, dependiendo del tipo de objeto y la información que se necesita transmitir. Algunos tipos comunes son:

• Acotación en Serie: Las cotas se colocan en línea continua, indicando dimensiones secuenciales.
• Acotación en Paralelo: Las cotas se colocan una al lado de la otra, partiendo de la misma línea de referencia.
• Acotación Acumulativa: Cada cota muestra la distancia total desde un punto de referencia.

Ejemplo Práctico

Imagina que estás acotando un rectángulo. Dibujarías las líneas de extensión desde los lados del rectángulo que quieres medir. Luego, trazarías la línea de cota entre las líneas de extensión, colocando flechas en sus extremos. Finalmente, escribirías el valor de la longitud y la anchura del rectángulo sobre las líneas de cota. Si el rectángulo mide 5 cm de largo y 3 cm de ancho, las cotas indicarían "5" y "3" respectivamente.

¿Por qué son importantes las Acotaciones?

Las acotaciones son cruciales en el diseño y la fabricación. Garantizan que las piezas se fabriquen con las dimensiones correctas, lo que permite que encajen perfectamente y funcionen según lo previsto. Sin acotaciones claras y precisas, los proyectos pueden resultar en errores costosos y retrasos significativos. Por eso, "colocar en la columna la acotación correspondiente" es una tarea fundamental para ingenieros, arquitectos y diseñadores.
