Como Actuan Las Fuerzas En Los Puentes Colgantes
Los puentes colgantes son estructuras impresionantes. Entender cómo actúan las fuerzas es clave. Vamos a desglosar este tema paso a paso.
Identificación de las Fuerzas Clave
Primero, identifiquemos las fuerzas principales. Tenemos la tensión en los cables. También está el peso de la plataforma del puente. Finalmente, consideramos las fuerzas en las torres y los anclajes.
La Tensión en los Cables

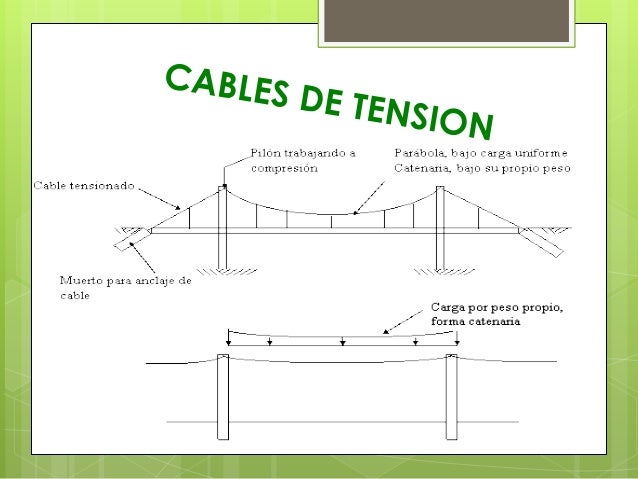

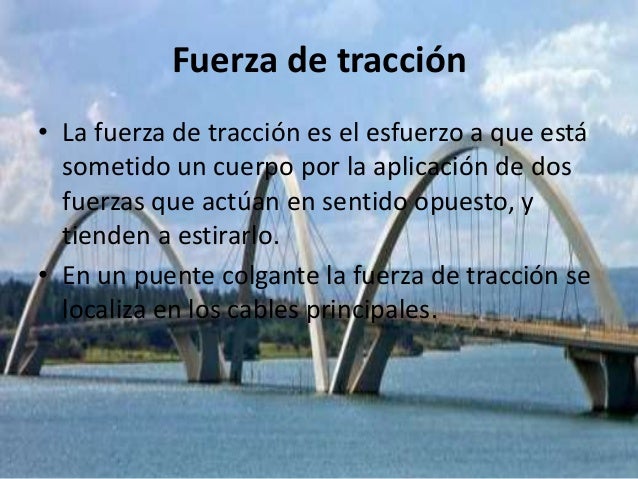

La tensión es una fuerza de tracción. Actúa a lo largo de los cables. Esta fuerza soporta el peso del puente. La tensión varía a lo largo del cable.
Must Read
El Peso de la Plataforma
El peso es la fuerza gravitacional. Actúa hacia abajo sobre la plataforma. Este peso incluye el asfalto, las vigas y el tráfico. Se distribuye a los cables a través de los colgantes.
Fuerzas en las Torres
Las torres soportan los cables principales. Reciben una fuerza de compresión vertical. Esta fuerza es causada por la tensión de los cables. Las torres transfieren esta fuerza al suelo.
Fuerzas en los Anclajes

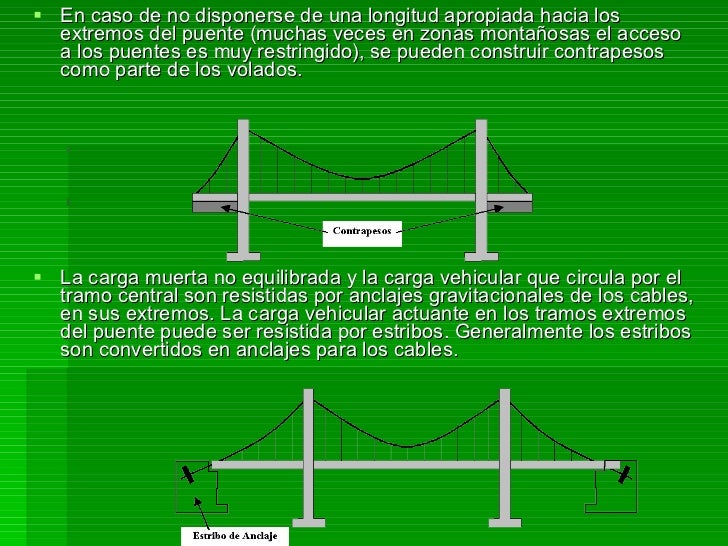

Los anclajes sujetan los extremos de los cables. Deben resistir la tensión máxima. Estos anclajes están enterrados en tierra firme o roca. Son cruciales para la estabilidad del puente.
Descomposición de Fuerzas
Para analizar las fuerzas, las descomponemos. Consideramos componentes verticales y horizontales. Esto simplifica los cálculos. Usamos trigonometría para este proceso.
Análisis de la Tensión
La tensión se divide en componentes. La componente vertical soporta el peso. La componente horizontal tira de las torres y los anclajes. El ángulo del cable afecta estas componentes.
Equilibrio Estático
Un puente colgante está en equilibrio estático. Esto significa que todas las fuerzas se equilibran. La suma de las fuerzas verticales es cero. La suma de las fuerzas horizontales también es cero.
Cálculo de Fuerzas
Podemos calcular las fuerzas usando ecuaciones. Necesitamos conocer el peso de la plataforma. También necesitamos conocer la geometría del puente. Aplicamos las leyes de Newton para encontrar las tensiones.
Diagramas de Cuerpo Libre
Los diagramas de cuerpo libre son útiles. Representan las fuerzas que actúan sobre un objeto. Nos ayudan a visualizar el equilibrio. Dibujamos diagramas para la plataforma, los cables y las torres.
Ejemplo Simplificado
Imaginemos un pequeño puente colgante. La plataforma pesa 1000 kg. Hay dos cables que lo sostienen. Cada cable forma un ángulo de 30 grados con la horizontal.
Primero, calculamos el peso total. Peso = masa * gravedad. Peso = 1000 kg * 9.8 m/s². Peso = 9800 N (Newtons).
Luego, dividimos el peso entre los dos cables. Cada cable soporta 4900 N verticalmente. Usamos trigonometría para encontrar la tensión total. Tensión = 4900 N / sin(30°). Tensión = 9800 N.
Finalmente, calculamos la componente horizontal de la tensión. Fuerza horizontal = 9800 N * cos(30°). Fuerza horizontal = 8487 N. Esta es la fuerza que los anclajes deben resistir.
Consideraciones Adicionales
El viento es una fuerza importante. Puede causar oscilaciones. Los ingenieros deben diseñar el puente para resistir esto. También deben considerar las cargas dinámicas del tráfico.
Conclusión
Entender las fuerzas en un puente colgante requiere análisis. La tensión, el peso, y el equilibrio son clave. Descomponiendo las fuerzas y aplicando las leyes de la física, podemos comprender cómo funcionan estas estructuras magníficas. Los puentes colgantes son una demostración de la ingeniería moderna y la aplicación de principios físicos fundamentales.
