Como Calcular El Esfuerzo De Fluencia

Calcular el esfuerzo de fluencia puede parecer complicado, pero se puede hacer siguiendo unos pasos claros. Aquí te explico cómo hacerlo paso a paso.

Paso 1: Obtener los Datos Necesarios

Primero, necesitas los datos experimentales de un ensayo de tracción del material. Necesitarás información sobre la fuerza aplicada y la deformación resultante. Estos datos normalmente se presentan en un gráfico de esfuerzo-deformación.

Ejemplo: Imagina que tienes un gráfico de esfuerzo-deformación para una muestra de acero. En este gráfico, el eje horizontal representa la deformación (elongación por unidad de longitud) y el eje vertical representa el esfuerzo (fuerza por unidad de área).

Paso 2: Identificar la Región Elástica

Observa el gráfico. La primera parte de la curva será generalmente una línea recta. Esta es la región elástica. En esta región, el material vuelve a su forma original cuando se retira la carga.

La ley de Hooke describe esta región. El esfuerzo es directamente proporcional a la deformación. Es importante identificar este punto para luego determinar el esfuerzo de fluencia.

Paso 3: Determinar el Punto de Fluencia

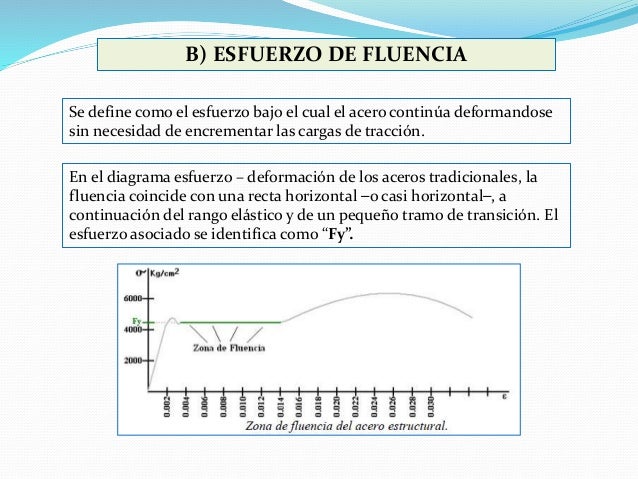

El punto de fluencia es el punto en el gráfico donde la curva deja de ser lineal. Es donde el material comienza a deformarse plásticamente (de forma permanente).

Hay dos maneras comunes de determinarlo: el límite de fluencia superior y el límite de fluencia inferior. A veces el gráfico muestra una clara caída en el esfuerzo justo antes de la deformación plástica continua. Ese es el límite de fluencia superior. El punto más bajo después de esa caída es el límite de fluencia inferior.

Si no hay una caída clara, se utiliza el método del 0.2% de deformación offset. Este método es el más común.

Paso 4: Usar el Método del 0.2% de Deformación Offset

Este método implica trazar una línea paralela a la región elástica. Esta línea comienza en el eje de la deformación a un valor de 0.002 (0.2%).

Encuentra el punto 0.002 en el eje de la deformación. Dibuja una línea recta desde ese punto. Esta línea debe ser paralela a la parte inicial y lineal de la curva esfuerzo-deformación.

El punto donde esta línea intersecta la curva original de esfuerzo-deformación es el esfuerzo de fluencia. Lee el valor del esfuerzo en el eje vertical correspondiente a este punto. Este es el esfuerzo de fluencia del material.

Paso 5: Registrar el Valor del Esfuerzo de Fluencia

El valor que obtuviste en el paso anterior es el esfuerzo de fluencia. Anota este valor con las unidades correctas. Normalmente se expresa en megapascales (MPa) o libras por pulgada cuadrada (psi).

Ejemplo: Si la línea del 0.2% de deformación offset intersecta la curva de esfuerzo-deformación a un valor de 250 MPa en el eje vertical, entonces el esfuerzo de fluencia es 250 MPa. Asegúrate de incluir las unidades.

Ejemplo Completo

Imagina que estás analizando el gráfico de esfuerzo-deformación de una aleación de aluminio. La parte lineal (elástica) del gráfico llega hasta un esfuerzo de 150 MPa. No hay una caída marcada, así que usas el método del 0.2% de deformación offset.

Dibujas la línea paralela comenzando en 0.002 de deformación. Esta línea intersecta la curva original a un esfuerzo de 175 MPa. Por lo tanto, el esfuerzo de fluencia de esta aleación de aluminio es 175 MPa.

Recuerda: Siempre verifica tus unidades y asegúrate de que tus datos sean precisos. Con práctica, calcular el esfuerzo de fluencia se volverá más fácil.
