Como Calcular El Npsh Disponible De Una Bomba

El NPSH Disponible (NPSHd), o Net Positive Suction Head Available, es un valor crucial para el funcionamiento correcto de una bomba. Representa la energía total del líquido en la entrada (succión) de la bomba, por encima de su presión de vapor. En pocas palabras, indica cuánta presión hay disponible para evitar que el líquido se evapore (cavite) dentro de la bomba.

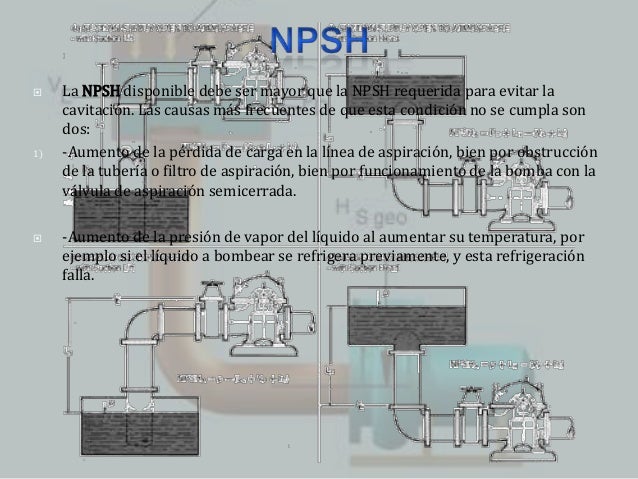

La cavitación daña severamente la bomba, reduciendo su eficiencia y vida útil. Por lo tanto, es esencial asegurarse de que el NPSHd sea siempre mayor que el NPSH Requerido (NPSHr), que es una característica propia de cada bomba, proporcionada por el fabricante.

A continuación, te explicamos cómo calcular el NPSHd paso a paso:

1. Determina la Presión Absoluta en la Superficie del Líquido (Pa): Esta es la presión atmosférica que actúa sobre la superficie del líquido en el tanque de succión. Si el tanque está abierto a la atmósfera, Pa es la presión atmosférica local. Puedes encontrar este valor en estaciones meteorológicas o usando un barómetro. Convierte esta presión a unidades de metros de columna de líquido (mcl), usando la densidad del líquido. Por ejemplo, si la presión atmosférica es 10.33 mcl de agua.
2. Calcula la Altura Estática de Succión (Hs): Esta es la diferencia vertical entre la superficie del líquido en el tanque de succión y la entrada de la bomba. Si la bomba está por debajo del nivel del líquido, Hs es positivo. Si la bomba está por encima, Hs es negativo. Esta altura se mide en metros (m).
3. Calcula las Pérdidas por Fricción en la Tubería de Succión (Hf): Estas pérdidas son causadas por la fricción del líquido al moverse a través de la tubería de succión, válvulas y accesorios. Puedes calcular Hf usando fórmulas de pérdida de carga o consultar tablas de pérdidas de carga para tu sistema específico. Hf siempre es un valor positivo y se expresa en metros (m).
4. Determina la Presión de Vapor del Líquido (Pv): Esta es la presión a la cual el líquido comienza a hervir (evaporar) a una temperatura dada. Consulta tablas de presión de vapor para el líquido específico a la temperatura de operación. Convierte esta presión a metros de columna de líquido (mcl), usando la densidad del líquido.

Ahora, puedes calcular el NPSHd con la siguiente fórmula:

NPSHd = Pa + Hs - Hf - Pv

Donde:

• NPSHd es el Net Positive Suction Head Disponible (m)
• Pa es la Presión Absoluta en la Superficie del Líquido (mcl)
• Hs es la Altura Estática de Succión (m)
• Hf son las Pérdidas por Fricción en la Tubería de Succión (m)
• Pv es la Presión de Vapor del Líquido (mcl)

Ejemplo: Supongamos que Pa = 10.33 mcl, Hs = 2 m, Hf = 1.5 m, y Pv = 0.5 mcl. Entonces, NPSHd = 10.33 + 2 - 1.5 - 0.5 = 10.33 m.

Recuerda siempre comparar el NPSHd calculado con el NPSHr proporcionado por el fabricante de la bomba. El NPSHd debe ser significativamente mayor que el NPSHr (por un margen de seguridad) para asegurar un funcionamiento sin problemas de la bomba.
