Como Calcular La Corriente De Cortocircuito En Baja Tension

Calcular la corriente de cortocircuito en baja tensión requiere un enfoque sistemático. Sigue estos pasos para obtener un resultado preciso. Este proceso te guiará a través de la información necesaria y los cálculos correspondientes.

1. Entender el Problema y Definir el Alcance

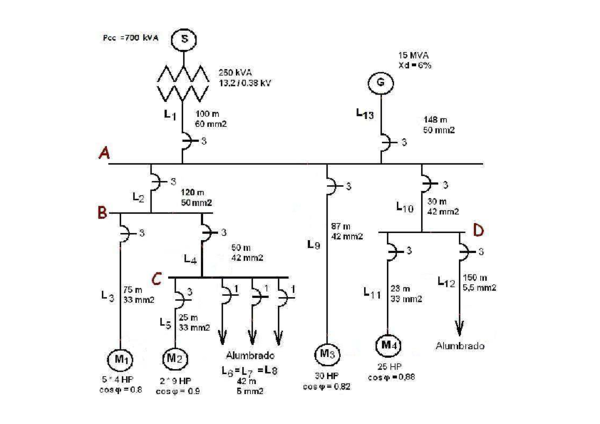

Primeramente, identifica el punto exacto donde se necesita calcular la corriente de cortocircuito. Define si es en el tablero principal, en un sub-tablero, o en un circuito específico. La ubicación es crucial para determinar la impedancia total.

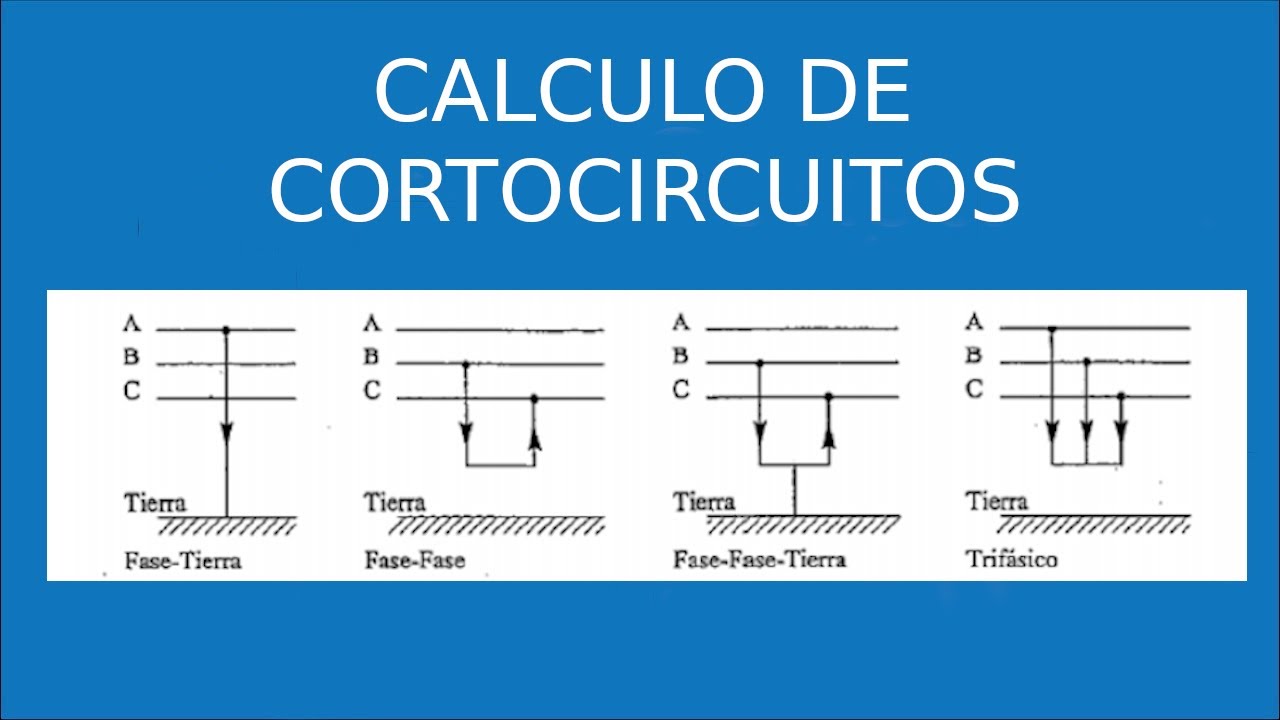

Comprende qué tipo de cortocircuito se está considerando: trifásico, fase a fase, fase a neutro o fase a tierra. Cada tipo tiene un impacto diferente en los cálculos. Define las características del sistema de baja tensión: tensión nominal (V), frecuencia (Hz), configuración del neutro (TN-S, TN-C, TT, IT).

Determina si el cálculo es para dimensionamiento de protecciones, selección de equipos o para análisis de seguridad. El propósito influirá en el nivel de precisión requerido.

2. Recopilar Información Relevante

Necesitas la impedancia de la fuente de alimentación. Esto generalmente proviene de la compañía eléctrica (suministro). Pídeles la información de cortocircuito disponible en el punto de acometida (I_sc y la tensión de cortocircuito). Si no está disponible, deberás estimarla.

Reúne información sobre los transformadores: potencia nominal (kVA), tensión primaria y secundaria (V), impedancia del transformador (%) y tipo de conexión (Delta/Estrella, etc.). La impedancia del transformador es crucial para limitar la corriente de cortocircuito.

Obtén datos de los conductores: calibre (mm² o AWG), longitud (metros), material (cobre o aluminio), tipo de aislamiento y método de instalación. Esto es necesario para calcular la impedancia de los cables.

Si existen equipos de protección (interruptores automáticos, fusibles) aguas arriba del punto de falla, recopila sus curvas de tiempo-corriente. Estos equipos pueden limitar la corriente de cortocircuito.

3. Desarrollar Posibles Soluciones y Modelos de Cálculo

Calcula la impedancia del transformador. Utiliza la formula: Z_transformer = ( (%Z / 100 ) * (V² / S) ), donde %Z es la impedancia del transformador en porcentaje, V es la tensión secundaria y S es la potencia aparente del transformador.

Calcula la impedancia de los cables. Necesitas la resistencia y reactancia por unidad de longitud del cable. Utiliza tablas de fabricantes o códigos eléctricos para obtener estos valores. Calcula la impedancia total multiplicando por la longitud del cable.

Calcula la corriente de cortocircuito trifásica. Utiliza la fórmula: I_sc = V / (√3 * Z_total), donde V es la tensión de línea a línea y Z_total es la impedancia total del circuito (suma de la impedancia de la fuente, transformador y cables).

Considera un factor de corrección para tener en cuenta el incremento de la corriente de cortocircuito debido a las características del sistema. Generalmente, se usa un factor entre 1.0 y 1.25.

4. Verificar el Resultado Final

Compara el resultado con los valores típicos para ese tipo de instalación. Si el valor es significativamente diferente, revisa los cálculos y la información de entrada.

Utiliza un software de cálculo de cortocircuito para verificar el resultado. Existen varios programas disponibles que pueden simular el sistema eléctrico y calcular la corriente de cortocircuito con mayor precisión.

Consulta con un ingeniero eléctrico experimentado para validar los resultados, especialmente si la instalación es compleja o crítica. Un profesional puede identificar posibles errores y ofrecer recomendaciones.

Documenta todos los cálculos y suposiciones realizadas. Esto permitirá realizar un seguimiento y revisión en el futuro.
