Como Hacer Un Diagrama De Cuerpo Libre Paso A Paso
Un diagrama de cuerpo libre (DCL) es una herramienta visual esencial en física. Ayuda a analizar las fuerzas que actúan sobre un objeto. Permite simplificar problemas complejos. Aprender a crearlos correctamente es fundamental.
Paso 1: Identificar el objeto de interés
Primero, decide qué objeto vas a analizar. Este objeto es tu cuerpo libre. Todo lo demás se considera el entorno. Por ejemplo, si analizas el movimiento de una caja que se desliza por una rampa, la caja es el cuerpo libre. La rampa, la Tierra, y cualquier otra cosa son el entorno.
Paso 2: Aislar el cuerpo libre
Dibuja un diagrama simplificado del objeto. Puede ser un punto, un cuadrado o una forma que represente el objeto. Lo importante es que sea simple. Este diagrama representa el cuerpo libre aislado de su entorno.
Must Read
Paso 3: Identificar todas las fuerzas externas
Enumera todas las fuerzas que actúan sobre el cuerpo libre. Estas fuerzas son causadas por el entorno. Considera la gravedad, la tensión de cuerdas, el contacto con superficies, la fricción, la resistencia del aire, y cualquier otra fuerza que pueda estar presente. Cada fuerza debe estar claramente identificada.
Paso 4: Representar las fuerzas como vectores
Dibuja una flecha para representar cada fuerza. La flecha indica la dirección de la fuerza. La longitud de la flecha puede representar la magnitud de la fuerza (aunque no siempre es necesario a escala). El punto de partida de la flecha debe estar en el punto donde la fuerza actúa sobre el cuerpo libre. Por ejemplo, la fuerza de la gravedad actúa desde el centro del objeto hacia abajo.
Paso 5: Nombrar y etiquetar las fuerzas
Asigna un nombre o etiqueta a cada fuerza. Usa una notación consistente. Por ejemplo:
- Fg para la fuerza de la gravedad (peso)
- T para la tensión
- N para la fuerza normal (la fuerza perpendicular a una superficie)
- f para la fuerza de fricción

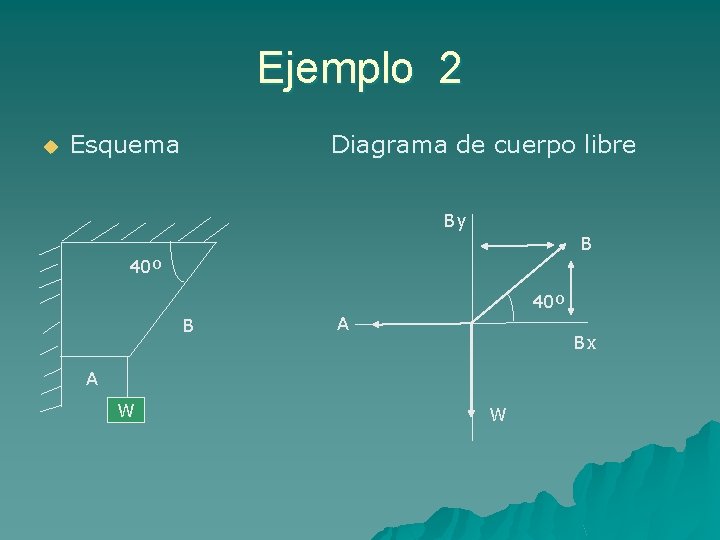

Ejemplos de Diagramas de Cuerpo Libre
Ejemplo 1: Un bloque en reposo sobre una mesa.
El cuerpo libre es el bloque. Las fuerzas que actúan son:
- La fuerza de la gravedad (Fg) hacia abajo.
- La fuerza normal (N) de la mesa hacia arriba.
Ejemplo 2: Un bloque siendo arrastrado por una cuerda sobre una superficie horizontal con fricción.
El cuerpo libre es el bloque. Las fuerzas que actúan son:
- La fuerza de la gravedad (Fg) hacia abajo.
- La fuerza normal (N) de la superficie hacia arriba.
- La tensión (T) de la cuerda, en la dirección en que se tira.
- La fuerza de fricción (f) opuesta al movimiento.
Consejos Adicionales
Siempre dibuja el diagrama de cuerpo libre antes de intentar resolver cualquier problema de física que involucre fuerzas. Asegúrate de incluir todas las fuerzas relevantes. Si el objeto está en equilibrio, las fuerzas deben sumarse a cero. Utiliza un sistema de coordenadas para descomponer las fuerzas en componentes x e y, si es necesario.
Aplicaciones Prácticas
Los diagramas de cuerpo libre se utilizan en muchas áreas de la ingeniería y la física. Se utilizan para diseñar estructuras, analizar el movimiento de vehículos, y comprender el comportamiento de sistemas mecánicos. Son esenciales para resolver problemas de estática y dinámica.
