Como Hacer Una Gráfica De Control

Una gráfica de control es una herramienta visual poderosa. Se usa para monitorear un proceso a lo largo del tiempo. Permite identificar si el proceso es estable o si está fuera de control.

Componentes Clave de una Gráfica de Control

Toda gráfica de control tiene tres líneas horizontales fundamentales. Estas líneas definen los límites de variación normal del proceso. El límite central (LC) representa el promedio del proceso. Los límites de control superior (LCS) e inferior (LCI) delimitan la variación aceptable.

Además, la gráfica muestra los datos recolectados a lo largo del tiempo. Cada punto representa una medición del proceso. La posición de los puntos en relación con los límites indica el estado del proceso.

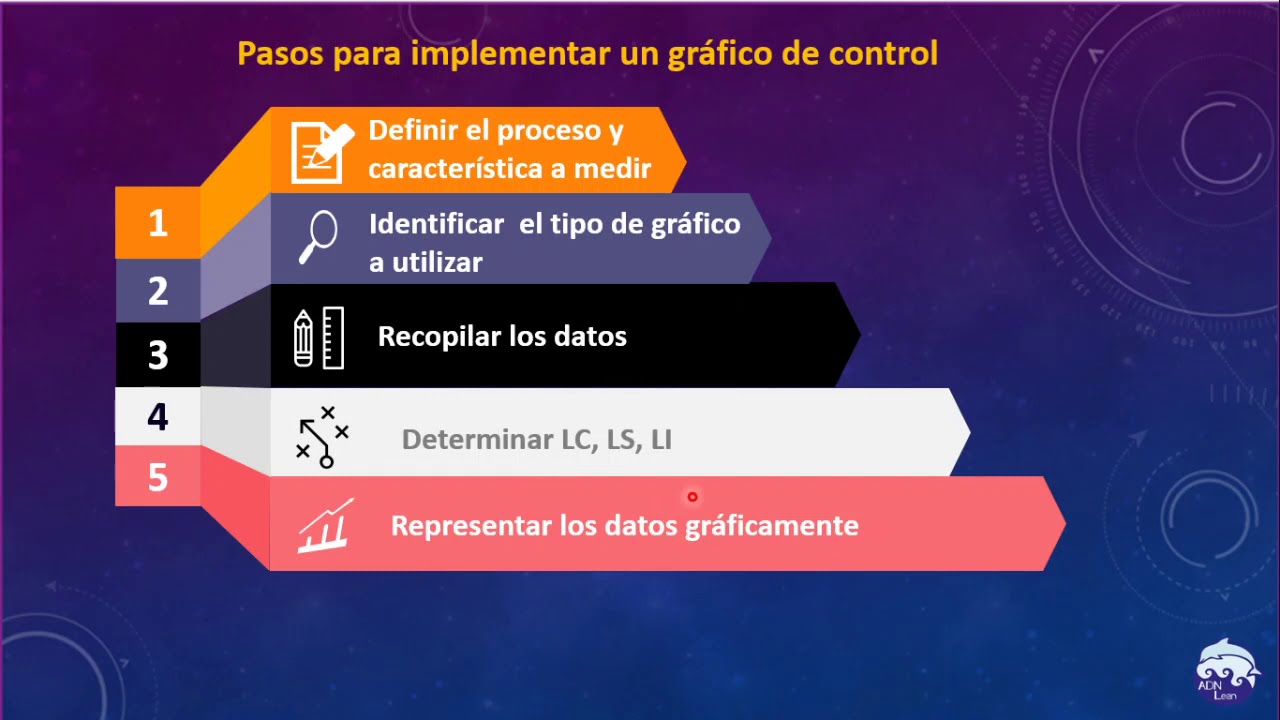

Construyendo tu Propia Gráfica de Control

El primer paso es recolectar datos. Necesitas una muestra de datos representativa del proceso que quieres controlar. La cantidad de datos necesaria dependerá de la naturaleza del proceso.

Luego, calcula el límite central (LC). El LC es simplemente el promedio de todos los datos recolectados. Suma todos los valores y divide por el número total de observaciones. Este valor será la línea central de tu gráfica.

Después, calcula los límites de control superior (LCS) e inferior (LCI). Estos límites se calculan usando el rango (la diferencia entre el valor máximo y mínimo en cada subgrupo) o la desviación estándar de los datos. Existen fórmulas específicas para cada tipo de gráfica de control, como las gráficas X-barra y R para variables continuas, y las gráficas p y c para atributos.

Una vez calculados los límites, dibuja las tres líneas horizontales en un gráfico. El eje horizontal representa el tiempo (o el orden de las muestras). El eje vertical representa la variable que estás midiendo.

Finalmente, grafica los datos recolectados. Cada punto representa una medición en el tiempo. Conecta los puntos con líneas para visualizar la tendencia del proceso.

Interpretando la Gráfica de Control

Una gráfica de control te ayuda a identificar si tu proceso está en control estadístico. Un proceso está en control si los puntos están distribuidos aleatoriamente alrededor del límite central. La mayoría de los puntos deben estar dentro de los límites de control.

Hay ciertas reglas que indican un proceso fuera de control. Un punto fuera de los límites de control es una señal clara. Ocho puntos consecutivos a un lado del límite central también indican un problema. Patrones no aleatorios, como tendencias crecientes o decrecientes, también son motivo de preocupación.

Ejemplos Prácticos

Imagina una fábrica de tornillos. Se mide el diámetro de los tornillos producidos cada hora. Se usa una gráfica de control para monitorear la consistencia del proceso. Si el diámetro promedio se sale de los límites, se sabe que hay un problema con la maquinaria.

Considera un centro de llamadas. Se registra el tiempo que tardan los operadores en atender cada llamada. Una gráfica de control puede ayudar a identificar si el tiempo de atención está aumentando, indicando la necesidad de capacitación adicional o mejoras en los procesos.

Otro ejemplo es el control de calidad en una línea de embotellado. Se verifica el volumen de líquido en cada botella. La gráfica de control asegura que el llenado sea consistente y dentro de los límites establecidos.

Tipos Comunes de Gráficas de Control

Existen diferentes tipos de gráficas de control, dependiendo del tipo de datos que estés analizando. Las gráficas X-barra y R se utilizan para variables continuas, como la longitud o el peso. La gráfica X-barra monitorea el promedio de un subgrupo, mientras que la gráfica R monitorea la variabilidad (rango) dentro del subgrupo.

Las gráficas p y c se utilizan para datos de atributos (datos discretos), como el número de defectos. La gráfica p monitorea la proporción de artículos defectuosos en una muestra. La gráfica c monitorea el número de defectos por unidad.

La elección del tipo de gráfica correcta es crucial para obtener información precisa y útil sobre tu proceso. Selecciona la gráfica que mejor se adapte al tipo de datos que estás recolectando y al objetivo que deseas alcanzar.
