Hola colegas educadores. Hoy exploraremos cómo hallar el área tributaria de una columna. Este concepto es crucial en el diseño estructural. También se usa en la construcción. A continuación, desglosaremos el proceso y ofreceremos consejos prácticos para su enseñanza.
Comprendiendo el Área Tributaria
El área tributaria de una columna es el área del piso o techo que dicha columna soporta. Imaginen un edificio dividido en secciones. Cada columna "recibe" el peso de su sección asignada. Esta área es vital para calcular las cargas que la columna debe resistir.
Para visualizarlo, piensen en una mesa con varias patas. El área tributaria de cada pata es la porción de la mesa que esa pata está sosteniendo. Entre más grande el área, mayor la carga.
Métodos para Calcular el Área Tributaria

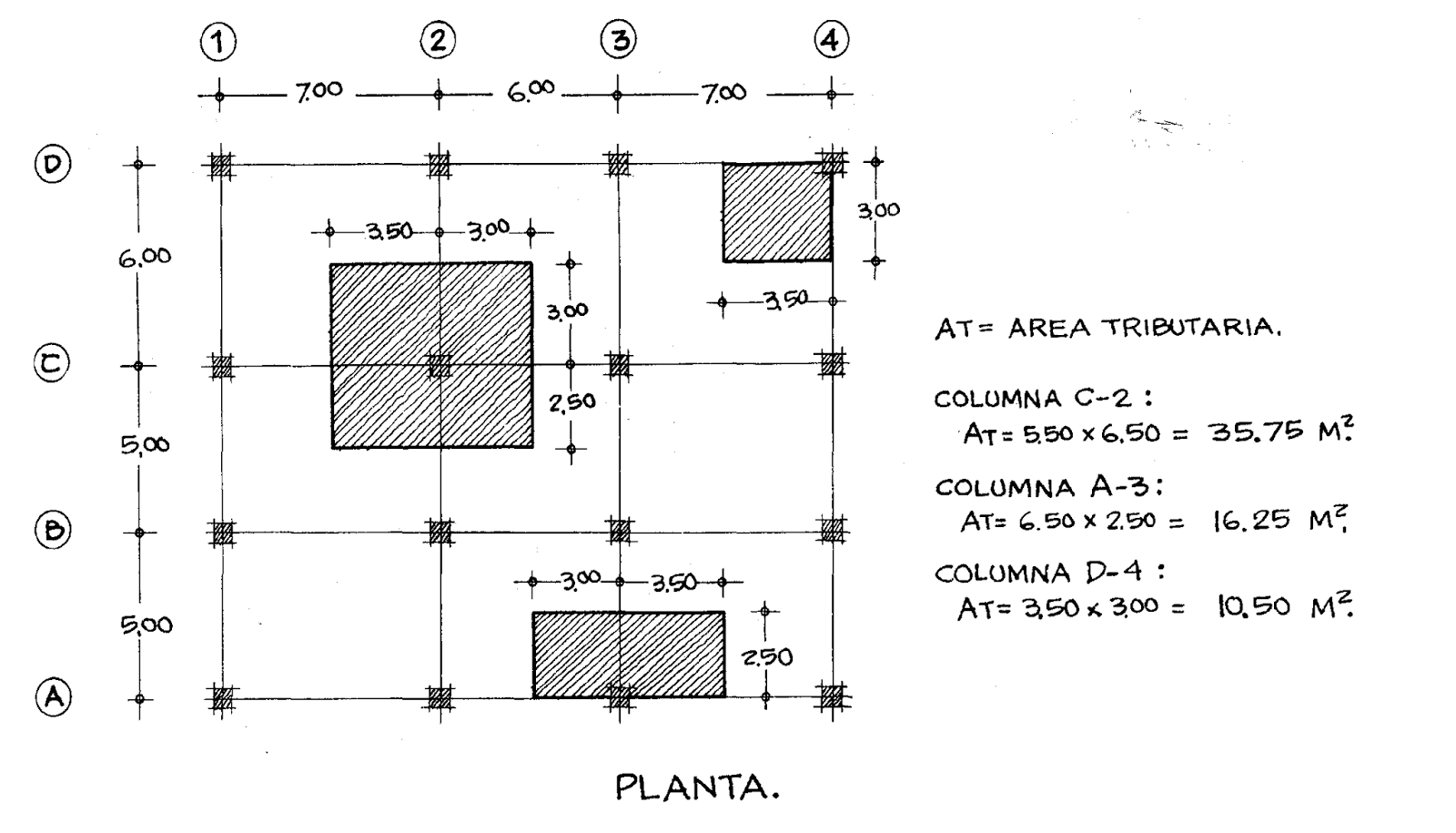

El método más común es el método de la mitad de la distancia. Se trazan líneas imaginarias a la mitad de la distancia entre las columnas adyacentes. El área encerrada por estas líneas representa el área tributaria de la columna central. Este método asume una distribución uniforme de la carga.
Otra técnica es el método de los elementos finitos. Este método es más complejo. Utiliza software especializado para modelar la estructura. Permite una mayor precisión en la determinación de las cargas.
Pasos para Calcular el Área Tributaria (Método de la Mitad de la Distancia)
Primero, identifiquen la columna de interés. Luego, midan la distancia a las columnas vecinas en todas las direcciones. Dividan cada distancia a la mitad. Trazen líneas rectas conectando estos puntos medios. El área encerrada es el área tributaria.
Si la columna está en una esquina o en el borde de la estructura, deberán ajustar el cálculo. Consideren solo las distancias a las columnas vecinas existentes. No extiendan las líneas imaginarias más allá del límite de la estructura.
Consejos para la Enseñanza
Usen diagramas y representaciones visuales. Un simple dibujo de un edificio con las áreas tributarias sombreadas puede ayudar enormemente a la comprensión. Utilicen colores diferentes para destacar las áreas de cada columna.
Empleen ejemplos prácticos y sencillos. Comiencen con ejemplos de áreas rectangulares. Luego avancen a formas más complejas. Relacionen el concepto con situaciones cotidianas. Por ejemplo, ¿cuánta pizza se come cada persona en una fiesta?
Dividan a los estudiantes en grupos para realizar ejercicios prácticos. Proporcionen planos sencillos y pídales que calculen el área tributaria de columnas específicas. Fomenten la discusión y el intercambio de ideas entre los estudiantes.
Errores Comunes
Uno de los errores más comunes es no considerar las condiciones de borde. Los estudiantes a veces olvidan que las columnas en los bordes tienen áreas tributarias diferentes. Otro error es asumir que todas las columnas tienen la misma área tributaria.
También es común confundir el área tributaria con el área de influencia. El área de influencia considera la distribución real de la carga. El área tributaria es una aproximación simplificada.
Haciendo el Concepto Atractivo
Pueden usar modelos a escala para demostrar cómo se distribuye el peso. Construyan una estructura simple con columnas y una plataforma. Luego, coloquen objetos pesados sobre la plataforma y observen cómo las columnas soportan la carga.
Incorporen software de diseño estructural en la enseñanza. Aunque la versión completa puede ser compleja, existen versiones simplificadas para fines educativos. Esto permite a los estudiantes experimentar con diferentes diseños y ver el impacto en las áreas tributarias.
Organizen una visita a una obra en construcción. Esto dará a los estudiantes una visión real de cómo se aplican estos conceptos en la práctica. Hablen con los ingenieros y arquitectos para obtener información adicional.
