Como Saber Si Un Transistor Esta En Saturacion

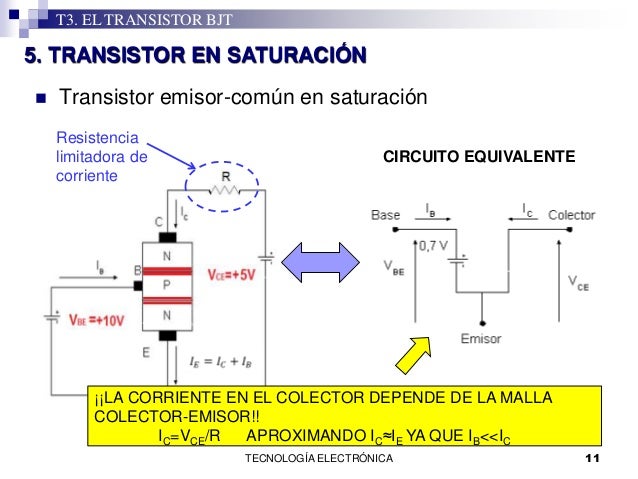

¿Te has preguntado alguna vez si un transistor está funcionando a su máximo potencial? Una forma de describirlo es preguntarnos si está en saturación. ¿Pero qué significa eso exactamente? En pocas palabras, la saturación en un transistor es un estado donde actúa como un interruptor cerrado, dejando pasar la máxima corriente posible desde el colector al emisor.

Para entender cómo funciona, recordemos rápidamente las partes de un transistor BJT (Bipolar Junction Transistor): la base, el colector y el emisor. Imagina que la base es como la llave de un grifo. Cuando aplicas una pequeña corriente a la base (la llave se abre un poco), permites que fluya una corriente mucho mayor desde el colector hacia el emisor (de la tubería principal al desagüe). En la saturación, estás abriendo la llave al máximo. La corriente de la base es lo suficientemente grande como para que el transistor permita el máximo flujo posible entre colector y emisor. No importa si abres aún más la llave (aumentas la corriente de la base), el flujo ya no aumentará porque ha alcanzado su límite. La corriente del colector ya no aumenta más y el voltaje colector-emisor (Vce) se reduce a un valor muy pequeño, idealmente cerca de cero, como si fuera un cable.

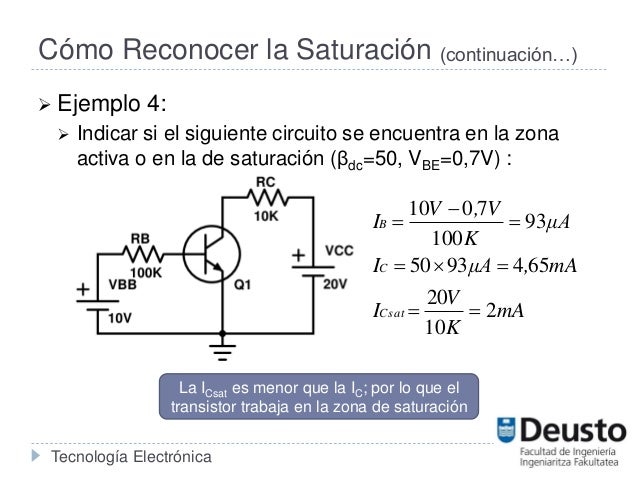

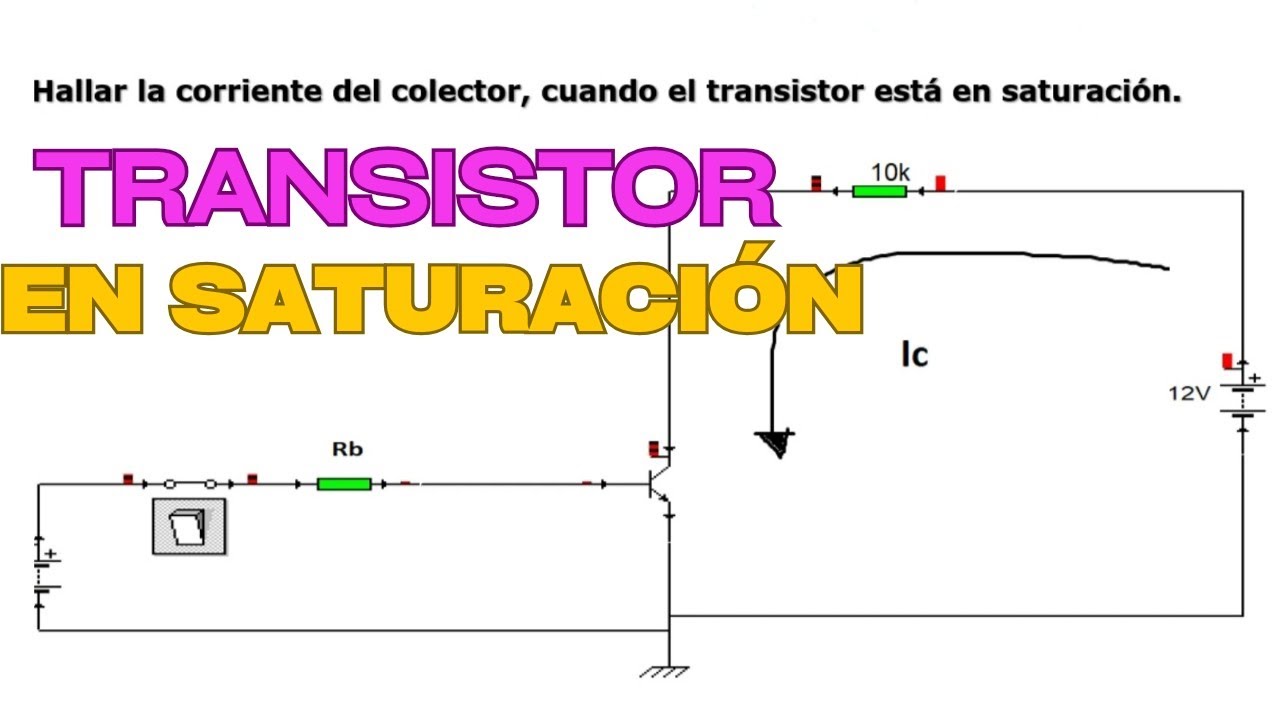

¿Cómo saber si un transistor está en saturación? La manera más directa es medir el voltaje entre el colector y el emisor (Vce). Si Vce es muy bajo (cercano a 0.2V o menos para un transistor de silicio), es probable que el transistor esté en saturación. También debes asegurarte de que haya suficiente corriente circulando por la base. Sin embargo, la manera más certera es verificar el Vce.

¿Por qué importa todo esto? La saturación es crucial en muchas aplicaciones. Por ejemplo, en circuitos digitales, los transistores a menudo actúan como interruptores para representar los estados "encendido" (1 lógico) o "apagado" (0 lógico). Cuando un transistor está en saturación, representa un "encendido" muy claro y definido, lo que asegura que el circuito funcione correctamente. Piensa en un LED que se enciende cuando un transistor está en saturación. Si el transistor no estuviera completamente saturado, el LED podría brillar tenuemente en lugar de con todo su brillo, causando problemas en el circuito. También es importante para controlar motores o relés, donde se necesita conmutar grandes corrientes. En resumen, comprender la saturación es fundamental para diseñar y depurar circuitos electrónicos eficientes y confiables.

Para concluir, la saturación es un estado clave de funcionamiento del transistor donde éste actúa como un interruptor cerrado, permitiendo el máximo flujo de corriente. Verificar un Vce bajo es la forma más fiable de identificar este estado, y es esencial para el correcto funcionamiento de muchas aplicaciones electrónicas.
