Conector De 4 Terminales Fd

Un Conector De 4 Terminales FD, o conector de cuatro pines para disquetera (FD), es un tipo de conector de energía utilizado principalmente en computadoras para alimentar disqueteras, aunque ahora también se usa para otros dispositivos.

¿Qué Hace y Cómo Funciona?

Su función principal es suministrar la energía eléctrica necesaria para que el dispositivo, originalmente la disquetera, funcione correctamente. Este conector se caracteriza por tener cuatro pines, cada uno transportando un voltaje específico o cumpliendo la función de tierra.

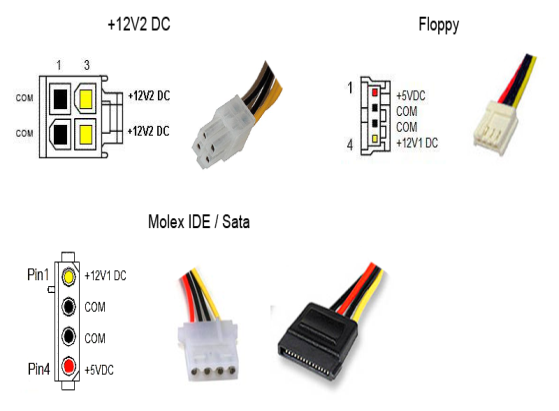

Normalmente, los pines en un conector FD de 4 terminales llevan los siguientes voltajes:

• Pin 1 (Amarillo): +12V (utilizado para alimentar el motor del disco)
• Pin 2 (Negro): Tierra (GND)
• Pin 3 (Negro): Tierra (GND)
• Pin 4 (Rojo): +5V (utilizado para alimentar la lógica y los circuitos integrados)

La fuente de alimentación de la computadora proporciona estos voltajes, permitiendo que el conector FD alimente el dispositivo conectado.

Ejemplos de Uso

Aunque su uso principal era para alimentar disqueteras, con la obsolescencia de éstas, el conector FD se ha reutilizado para alimentar otros componentes, como:

• Ventiladores: Algunos ventiladores pequeños, especialmente los que se encuentran en tarjetas gráficas antiguas o refrigeradores de chipset, pueden utilizar este conector.
• Adaptadores y Convertidores: Se pueden encontrar adaptadores que convierten el conector FD en otros tipos de conectores de energía.
• Algunos periféricos: Aunque menos común, algunos periféricos antiguos pueden utilizar este conector.

Imagina que estás construyendo un PC antiguo y necesitas alimentar la disquetera. Necesitarás un conector FD proveniente de la fuente de alimentación de tu PC para hacerla funcionar. Del mismo modo, si tienes un ventilador pequeño que requiere 5V o 12V, puedes adaptarlo al conector FD.

¿Por Qué es Importante?

Aunque las disqueteras son obsoletas, entender el Conector De 4 Terminales FD puede ser útil para:

• Resolución de problemas: Identificar un conector desconocido dentro de una computadora antigua.
• Reutilización de componentes: Entender cómo adaptar y reutilizar componentes de computadoras antiguas.
• Historia de la informática: Conocer la evolución de los conectores de energía en las computadoras.

En Resumen

El Conector De 4 Terminales FD es un conector de energía de cuatro pines que suministra +12V y +5V, principalmente usado para alimentar disqueteras, pero reutilizado para otros componentes pequeños. Aunque ya no es común en las computadoras modernas, conocer su función puede ser útil para trabajar con hardware antiguo o proyectos de electrónica.
