Corriente De Linea Y De Fase En Sistemas Trifasicos

Empecemos por lo fundamental: ¿Qué son la corriente de línea y la corriente de fase en sistemas trifásicos? La corriente de línea es la corriente que fluye a través de los cables que conectan la fuente de alimentación trifásica a la carga. La corriente de fase, por otro lado, es la corriente que fluye a través de cada devanado individual (o fase) dentro de la fuente o la carga.

La relación entre la corriente de línea y la corriente de fase depende de la configuración del sistema trifásico. Existen dos configuraciones principales: conexión en estrella (Y) y conexión en triángulo (Delta).

En una conexión en estrella (Y), la corriente de línea es igual a la corriente de fase (I_L = I_F). Imagina tres bombillas conectadas en forma de "Y". La corriente que alimenta cada bombilla individual (fase) es la misma que la que llega por el cable principal.

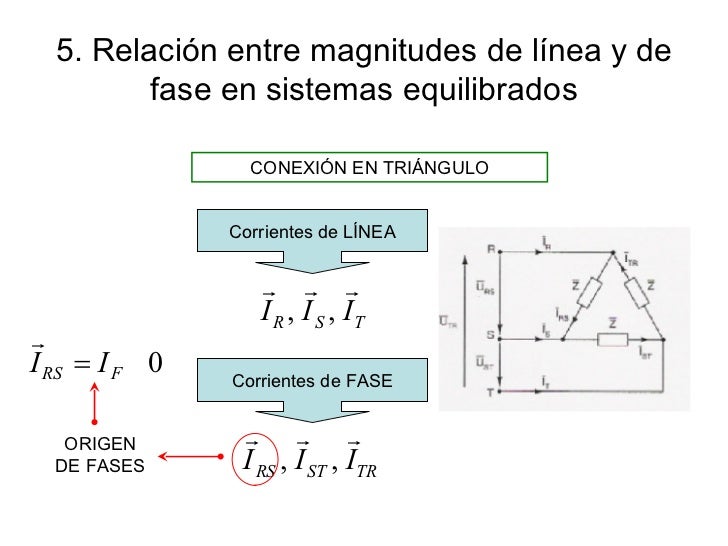

En una conexión en triángulo (Delta), la corriente de línea es diferente a la corriente de fase. La corriente de línea es √3 (aproximadamente 1.732) veces la corriente de fase (I_L = √3 * I_F). Piensa en un triángulo formado por tres bombillas. La corriente que entra por cada vértice del triángulo (línea) se divide entre las dos bombillas adyacentes (fases).

¿Por qué es importante entender esto? Conocer la diferencia entre la corriente de línea y la corriente de fase es crucial para dimensionar correctamente los cables, los interruptores automáticos y otros componentes del sistema eléctrico. Si calculas mal, podrías sobrecargar el sistema y provocar un fallo.

Aquí tienes un ejemplo práctico: Si estás instalando un motor trifásico conectado en triángulo y la placa indica una corriente de fase de 10 Amperios, la corriente de línea será aproximadamente 17.32 Amperios. Deberás elegir cables e interruptores capaces de soportar esta corriente.

En resumen, comprender la relación entre corriente de línea y corriente de fase es fundamental para trabajar de forma segura y eficiente con sistemas trifásicos, garantizando el correcto funcionamiento y la seguridad de la instalación eléctrica.
