Cual Es El Simbolo De Corriente Alterna En Un Multimetro

La corriente alterna (CA) es un tipo de corriente eléctrica donde la dirección del flujo de electrones cambia periódicamente. A diferencia de la corriente continua (CC) que fluye en una sola dirección, la CA invierte su dirección muchas veces por segundo. La CA es la forma de electricidad que se suministra a nuestros hogares y negocios, y se utiliza para alimentar una amplia variedad de dispositivos, desde bombillas hasta electrodomésticos.

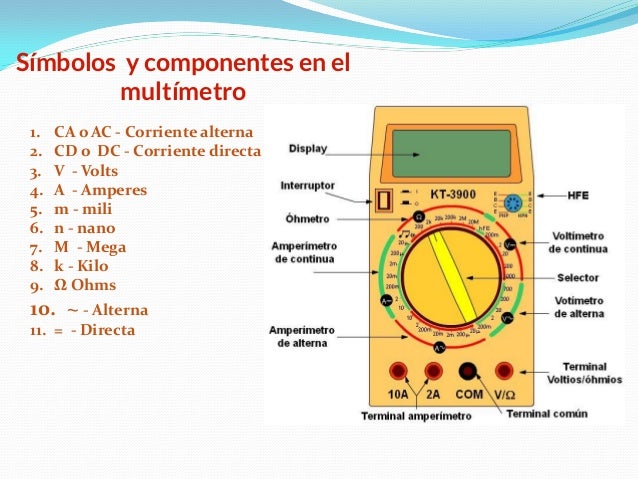

Identificando el Símbolo de CA en tu Multímetro

Para medir el voltaje o la corriente de CA con un multímetro, debes configurar el selector en la función correcta. El símbolo que representa la corriente alterna varía ligeramente entre los multímetros, pero generalmente se reconoce por uno de estos:

Una onda sinusoidal (~). Este es el símbolo más común y universal.
A veces, verás "ACV" (Alternating Current Voltage) para medir voltaje CA, o "ACA" (Alternating Current Amperage) para medir la corriente CA.

Cómo Medir Voltaje de CA Paso a Paso

Aquí hay una guía rápida para medir el voltaje de CA:

Must Read

Seguridad Primero: Asegúrate de que el circuito que vas a medir esté energizado. Trabaja con precaución y usa equipo de protección adecuado.
Configura tu Multímetro: Gira el selector del multímetro a la función de voltaje de CA (ACV o ~). Si tu multímetro tiene rangos, selecciona el rango de voltaje que sea superior al voltaje que esperas medir. Por ejemplo, si esperas medir 120V, selecciona el rango de 200V o 250V.
Conecta las Puntas de Prueba: Inserta la punta de prueba negra en el conector COM (común) y la punta de prueba roja en el conector V (voltaje).
Realiza la Medición: Coloca las puntas de prueba en los puntos del circuito donde deseas medir el voltaje. No importa la polaridad con la CA.
- Ejemplo: Para medir el voltaje en un enchufe de pared, introduce las puntas en las ranuras.
Lee la Pantalla: Observa la lectura en la pantalla del multímetro. La lectura mostrará el voltaje de CA entre los dos puntos.
