Decodificador De 4 A 16 Lineas

Un Decodificador de 4 a 16 líneas es un circuito digital que toma una entrada de 4 bits y activa una de 16 salidas posibles. En esencia, traduce un código binario de 4 bits a una señal activa en una sola de 16 líneas, dependiendo del valor de la entrada. Esta es la definición más importante que debes recordar.

¿Cómo funciona? Imagina que tienes 4 cables de entrada (A, B, C, D). Cada combinación posible de 0s y 1s en estos cables representa un número decimal del 0 al 15. El decodificador, internamente, tiene compuertas lógicas que detectan cada una de estas combinaciones. Por ejemplo, si A=0, B=0, C=0, y D=0, la salida 0 se activará (se pondrá en 1, por ejemplo), mientras que todas las demás salidas permanecerán en 0.

Si la entrada fuera A=0, B=0, C=0, y D=1 (el número 1 en binario), entonces la salida 1 se activaría. Si la entrada fuera A=1, B=0, C=0, y D=0 (el número 8 en binario), la salida 8 se activaría. Cada combinación única de entrada activa una salida única. Esto se logra mediante combinaciones lógicas AND y NOT dentro del decodificador.

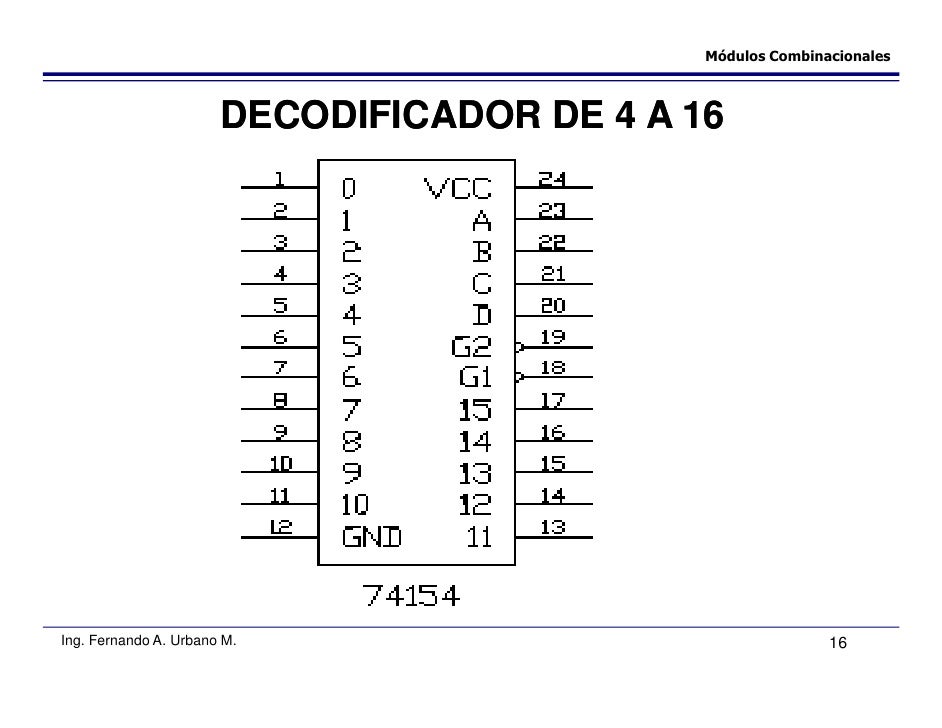

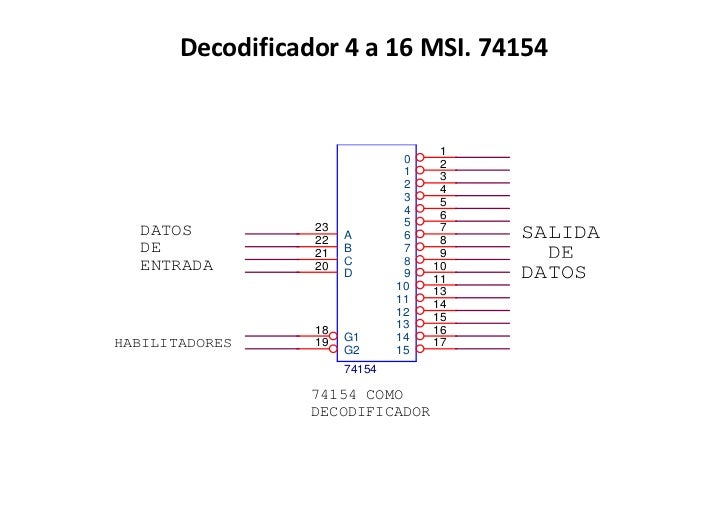

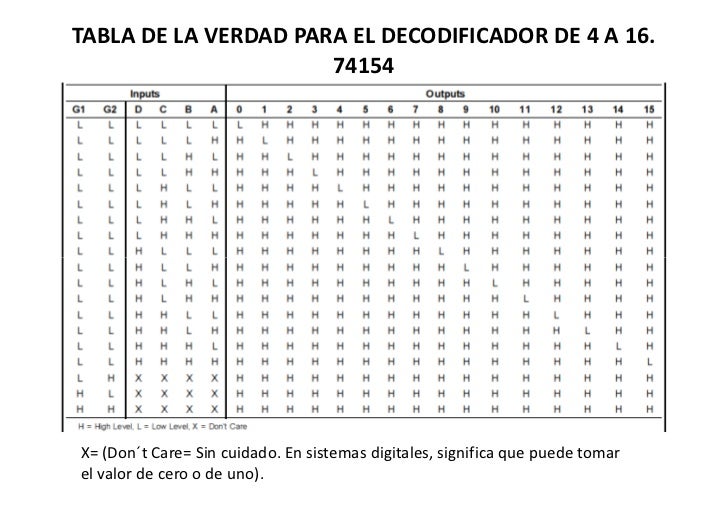

La tabla de verdad de un decodificador de 4 a 16 líneas es bastante larga, pero ilustra este principio claramente. Cada fila de la tabla representa una combinación de entrada diferente, y la columna correspondiente a la salida activada tiene un '1', mientras que las demás tienen un '0'.

Los decodificadores de 4 a 16 líneas tienen muchas aplicaciones prácticas. Se usan en sistemas de selección de memoria en ordenadores, para activar una sección específica de la memoria basada en la dirección que se le suministra. También se utilizan en sistemas de direccionamiento de periféricos, permitiendo que la CPU se comunique con un dispositivo específico. Otro uso común es en multiplexores, para seleccionar cuál de las múltiples entradas se envía a la salida. Pensar en un panel de control digital, donde un código de 4 bits enciende una luz o activa una función específica, es otra forma de entender su utilidad.
