Derivada De La Corriente Con Respecto Al Tiempo
La derivada de la corriente con respecto al tiempo, a menudo escrita como di/dt, representa la rapidez con la que la corriente eléctrica cambia en un circuito durante un período de tiempo específico. En términos sencillos, nos dice si la corriente está aumentando, disminuyendo o permaneciendo constante.
Descomponiendo la Definición
Veamos cada parte de la definición:
- Corriente (i): Es el flujo de carga eléctrica a través de un circuito. Se mide en amperios (A). Imagina el agua que fluye por una tubería; la corriente es como la cantidad de agua que pasa por un punto en un segundo.
- Tiempo (t): Es la variable independiente en este caso. Se mide en segundos (s).

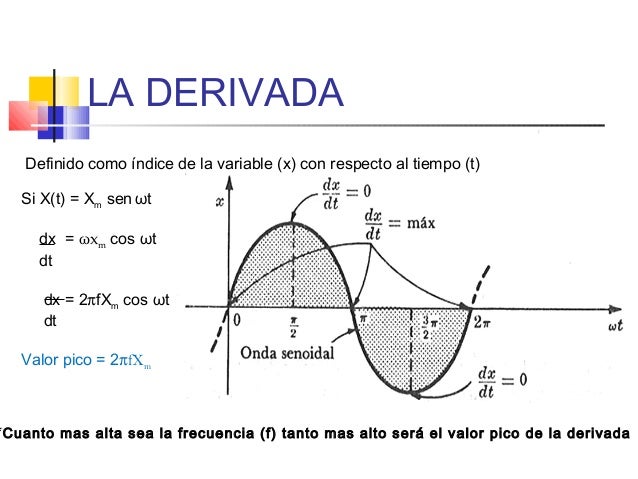

- Derivada (di/dt): Es una operación matemática que calcula la tasa de cambio instantánea de la corriente con respecto al tiempo. Es decir, nos da la pendiente de la gráfica de la corriente en función del tiempo en un punto específico.
¿Por qué es importante di/dt?
La di/dt es crucial en el análisis de circuitos eléctricos, especialmente en aquellos que contienen inductores. Los inductores son componentes que almacenan energía en un campo magnético cuando la corriente fluye a través de ellos. La di/dt influye directamente en el voltaje inducido en un inductor.
Must Read

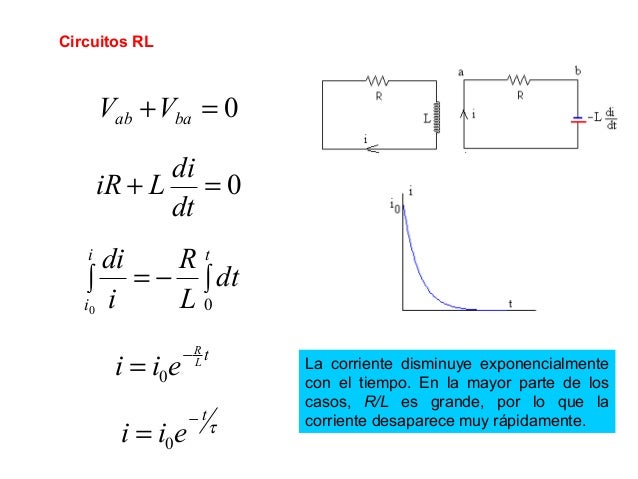

Voltaje inducido en un inductor: El voltaje (V) inducido en un inductor está directamente relacionado con la di/dt y la inductancia (L) del inductor, según la fórmula: V = L * (di/dt). Esto significa que cuanto más rápido cambia la corriente (mayor di/dt), mayor será el voltaje inducido.
Ejemplos Cotidianos
Para entenderlo mejor, consideremos algunos ejemplos:
- Encender una lámpara: Cuando enciendes una lámpara, la corriente no sube instantáneamente a su valor máximo. Hay un pequeño período de tiempo en el que la corriente aumenta. La di/dt en este período es positiva, indicando un aumento de corriente.
- Apagar un motor: Al apagar un motor, la corriente disminuye rápidamente. La di/dt en este caso es negativa, indicando una disminución de corriente. Esta rápida disminución puede generar altos voltajes inducidos, lo cual puede ser perjudicial para los componentes del circuito si no se controla adecuadamente.
- Corriente constante: Si la corriente en un circuito es constante (por ejemplo, en una batería ideal conectada a una resistencia), entonces la di/dt es cero, ya que la corriente no está cambiando.
Aplicaciones Prácticas
La comprensión de la di/dt es vital en varias aplicaciones, incluyendo:
- Diseño de fuentes de alimentación: Para controlar y minimizar los picos de voltaje generados por cambios rápidos de corriente.
- Protección de circuitos: Para prevenir daños a los componentes causados por sobretensiones inducidas por altos valores de di/dt.
- Control de motores: Para garantizar un funcionamiento suave y eficiente de los motores, evitando transitorios de corriente que puedan dañar el motor.
En resumen, la di/dt es un concepto fundamental para comprender el comportamiento de los circuitos eléctricos dinámicos, especialmente aquellos que contienen inductores. Comprender la rapidez con la que cambia la corriente permite diseñar y proteger circuitos de manera más eficaz.
