Describir El Diagrama De Cuerpo Libre
Un diagrama de cuerpo libre, o DCL, es una herramienta crucial en física. Permite visualizar las fuerzas que actúan sobre un objeto.
¿Qué es un Diagrama de Cuerpo Libre?

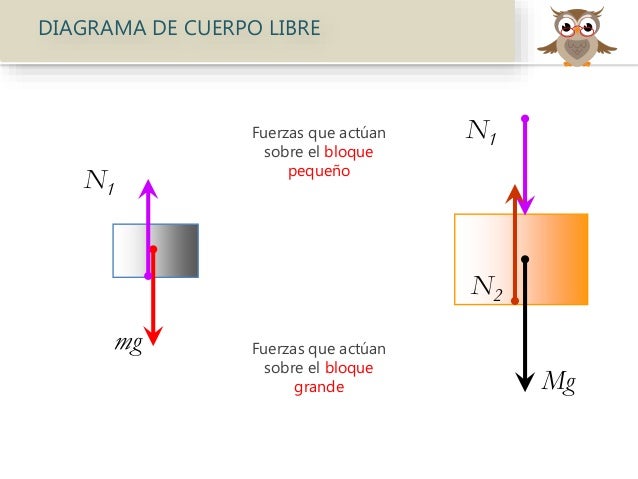

En esencia, un DCL es un dibujo simplificado. Este dibujo representa un objeto, al que llamamos el "cuerpo," aislado de su entorno. Solo muestra las fuerzas externas que actúan sobre ese cuerpo.
Imagina una caja apoyada en el suelo. El DCL de esa caja no mostrará el suelo. En cambio, mostrará las fuerzas que el suelo ejerce sobre la caja. También mostrará el peso de la caja.
Must Read
Componentes de un Diagrama de Cuerpo Libre
Un DCL siempre incluirá los siguientes elementos:
- El cuerpo: Representado generalmente como un punto, un cuadrado, o un círculo. La forma exacta no importa, siempre y cuando represente el objeto de interés.
- Fuerzas: Dibujadas como vectores (flechas). La dirección de la flecha indica la dirección de la fuerza. La longitud de la flecha representa la magnitud de la fuerza.
- Punto de aplicación: El punto donde la fuerza actúa sobre el cuerpo. Las flechas deben comenzar en este punto.
Tipos Comunes de Fuerzas
Es importante conocer algunos tipos de fuerzas comunes:
- Peso (W): La fuerza de la gravedad que actúa sobre el objeto. Siempre apunta hacia abajo.
- Fuerza Normal (N): La fuerza que una superficie ejerce sobre un objeto que está en contacto con ella. Es perpendicular a la superficie.
- Tensión (T): La fuerza ejercida por una cuerda, cable o hilo. Siempre tira del objeto.
- Fuerza de Fricción (f): La fuerza que se opone al movimiento relativo entre dos superficies en contacto.
- Fuerza Aplicada (F): Una fuerza externa ejercida sobre el objeto por algún agente.

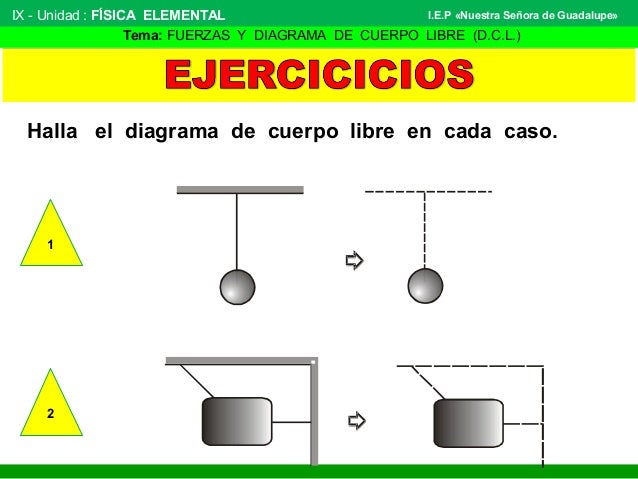

Cómo Dibujar un Diagrama de Cuerpo Libre (Paso a Paso)
Aquí tienes una guía paso a paso para crear un DCL:
- Aísla el cuerpo: Dibuja un esquema simplificado del objeto que estás analizando. Opcionalmente, puedes representarlo como un punto.
- Identifica las fuerzas: Determina todas las fuerzas que actúan sobre el cuerpo. Piensa en el peso, la fuerza normal, la tensión, la fricción, etc.
- Dibuja los vectores de fuerza: Representa cada fuerza con una flecha. Asegúrate de que la flecha tenga la dirección correcta y que comience en el punto de aplicación de la fuerza. Si conoces la magnitud de la fuerza, puedes dibujar la flecha proporcionalmente larga.
- Nombra las fuerzas: Etiqueta cada vector con el símbolo apropiado (W, N, T, f, F).
- Establece un sistema de coordenadas: Dibuja un sistema de coordenadas (ejes x e y) para facilitar el análisis posterior.
Ejemplo Práctico

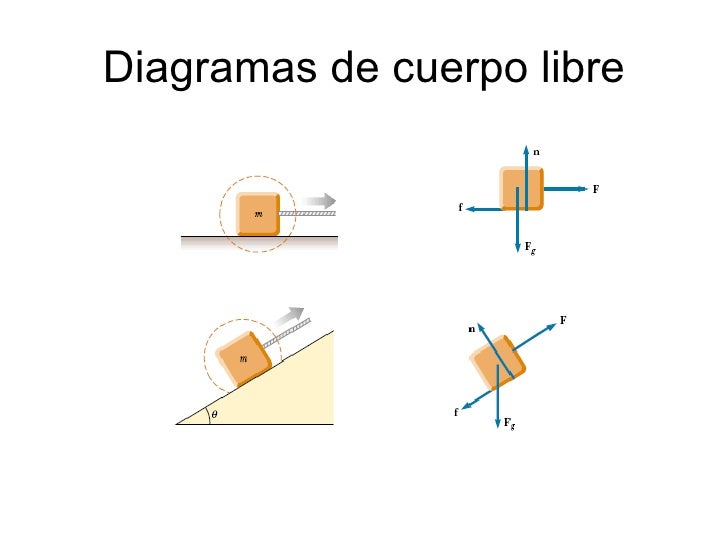

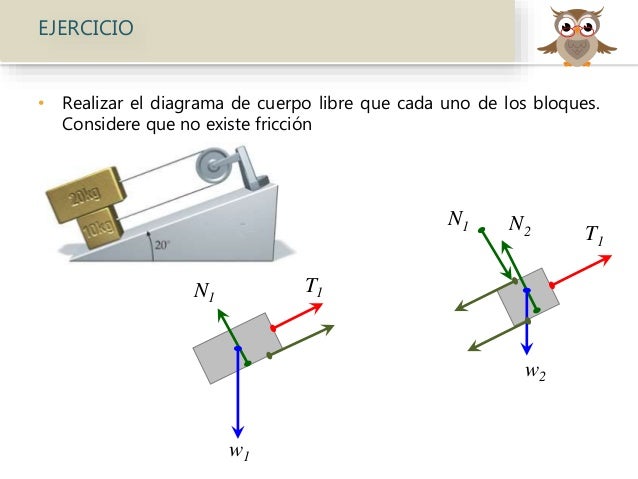

Consideremos un bloque deslizándose por un plano inclinado. El DCL mostrará:
- El peso (W) del bloque, apuntando verticalmente hacia abajo.
- La fuerza normal (N) ejercida por el plano sobre el bloque, perpendicular al plano.
- La fuerza de fricción (f) que se opone al movimiento del bloque, paralela al plano y en dirección opuesta al movimiento.
Importancia del Diagrama de Cuerpo Libre
El DCL es esencial para resolver problemas de estática y dinámica. Permite aplicar las leyes de Newton de manera correcta. Sin un DCL preciso, es muy fácil cometer errores en el análisis de fuerzas.
Al visualizar todas las fuerzas que actúan sobre un objeto, podemos calcular la fuerza neta y, por lo tanto, la aceleración del objeto. El DCL es, por lo tanto, un paso fundamental en la resolución de problemas de física.
