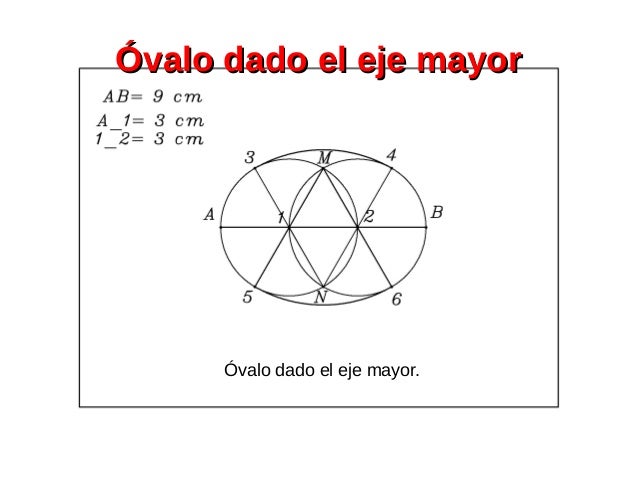

Dibujar Un Ovalo Dado El Eje Mayor
Dibujar un óvalo, específicamente, construirlo conociendo el eje mayor, es una técnica fundamental en dibujo técnico, diseño gráfico y diversas disciplinas de ingeniería. Los óvalos (o elipses) aparecen en muchísimas situaciones, desde representar formas tridimensionales en perspectiva hasta el diseño de componentes mecánicos. Saber construirlos con precisión es crucial.
Método de los Círculos Concéntricos: Una Guía Rápida
Este método es práctico y fácil de entender. Necesitarás una regla, un compás y un lápiz. Aquí te presento el paso a paso:
- Paso 1: Dibuja el Eje Mayor. Traza una línea horizontal. Esta línea representa la longitud total del eje mayor del óvalo deseado. Márcalo con los puntos A y B en sus extremos.
- Paso 2: Encuentra el Centro. Determina el punto medio entre A y B. Este será el centro del óvalo (punto O).
- Paso 3: Dibuja el Eje Menor (aproximado). Decide la longitud deseada para el eje menor (la altura del óvalo). Traza una línea vertical que pase por el punto O, perpendicular al eje mayor, y que tenga la longitud deseada del eje menor. Marca los extremos de este eje con los puntos C y D.
- Paso 4: Dibuja los Círculos Concéntricos.
- Con el compás, traza un círculo centrado en O con un radio igual a la mitad de la longitud del eje mayor (OA o OB). Este es el círculo mayor.
- Traza otro círculo centrado en O con un radio igual a la mitad de la longitud del eje menor (OC u OD). Este es el círculo menor.
- Paso 5: Construye la Elipse (Aproximación).
- Dibuja varias líneas radiales que partan del punto O y que corten ambos círculos. Cuantas más líneas dibujes, más precisa será la elipse.
- Donde cada línea radial corte el círculo mayor, dibuja una línea vertical hacia abajo (o hacia arriba, según corresponda).
- Donde la misma línea radial corte el círculo menor, dibuja una línea horizontal hacia la derecha (o hacia la izquierda, según corresponda).
- Los puntos donde se cruzan las líneas horizontales y verticales corresponden a puntos en la elipse.
- Paso 6: Traza la Elipse. Conecta los puntos que has encontrado con una curva suave. Cuanto más cerca estén entre sí, más fácil será crear una curva precisa. Este proceso es aproximado, y no es una verdadera elipse matemática.
Importante: Esta técnica ofrece una buena aproximación para dibujar óvalos. Para mayor precisión, existen otros métodos más complejos, pero este es ideal para bocetos rápidos y visualizaciones.
