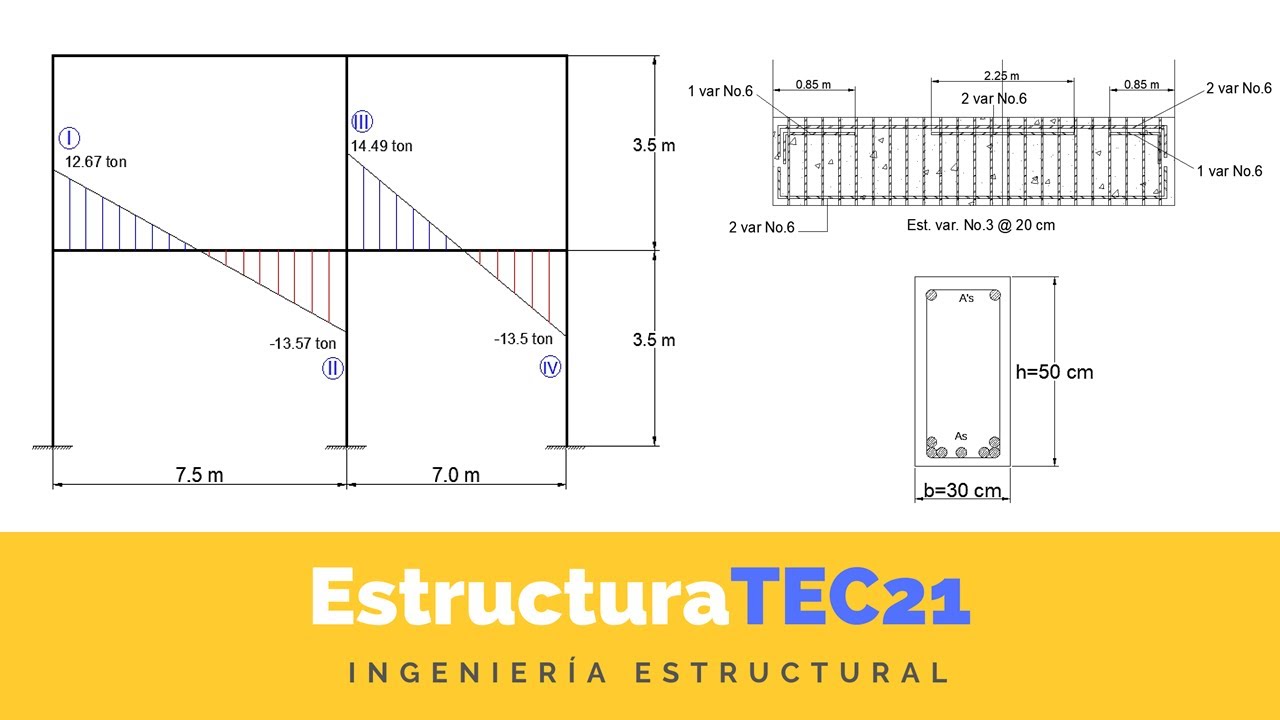

Diseño A Cortante De Vigas De Concreto Reforzado

El Diseño a Cortante de Vigas de Concreto Reforzado se refiere al proceso de dimensionar y detallar el refuerzo transversal (estribos o cercos) de una viga para resistir las fuerzas cortantes que actúan sobre ella.

Entendiendo el concepto paso a paso:

1. Cálculo de la fuerza cortante última (Vu): Se determina la fuerza cortante máxima que actuará en la viga debido a las cargas factorizadas. Ejemplo: Vu = 100 kN.
2. Cálculo de la resistencia al corte del concreto (Vc): Se calcula la capacidad del concreto por sí solo para resistir el corte. Esta se calcula con la fórmula: Vc = 0.53 * √f'c * bw * d, donde f'c es la resistencia a la compresión del concreto, bw es el ancho del alma de la viga y d es el peralte efectivo. Ejemplo: Si f'c = 21 MPa, bw = 250 mm, d = 400 mm, entonces Vc ≈ 76 kN.
3. Determinación de la fuerza cortante que debe resistir el acero (Vs): Si Vu > φVc, donde φ es el factor de reducción de resistencia (normalmente 0.75 para cortante), entonces se necesita refuerzo de acero. Se calcula Vs = (Vu/φ) - Vc. Ejemplo: Si Vu = 100 kN y φVc = 0.75 * 76 kN = 57 kN, entonces Vs = (100 kN / 0.75) - 76 kN ≈ 57 kN.
4. Selección y espaciamiento del refuerzo de cortante: Se elige el tipo de acero y el diámetro de los estribos. Luego, se calcula el espaciamiento (s) requerido para que el acero resista Vs. La fórmula general es: s = (Av * fy * d) / Vs, donde Av es el área del acero de los estribos y fy es el límite de fluencia del acero. Ejemplo: Usando estribos de 6mm (Av ≈ 56 mm²), fy = 420 MPa y Vs = 57 kN, entonces s ≈ (56 mm² * 420 MPa * 400 mm) / 57000 N ≈ 165 mm. Se debe verificar que el espaciamiento no exceda los límites máximos permitidos por el código.

Importancia práctica:

• Seguridad estructural: Un diseño adecuado a cortante garantiza que la viga pueda soportar las cargas de servicio sin fallar por corte, previniendo el colapso de la estructura.
• Optimización de recursos: Un diseño eficiente permite utilizar la cantidad justa de acero, minimizando los costos de construcción sin comprometer la seguridad.
