Diseño De Un Secador De Bandejas

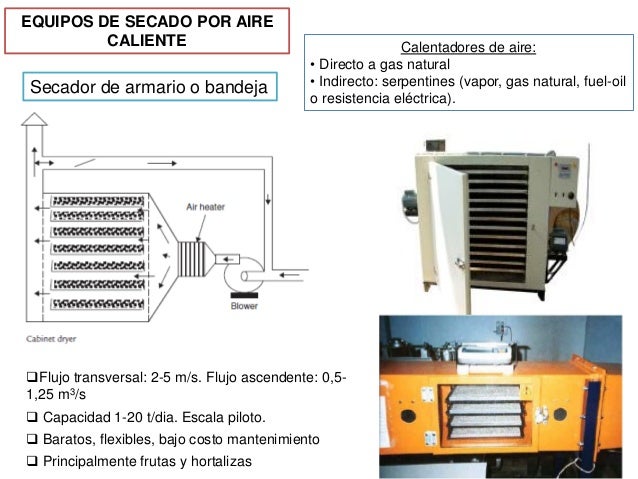

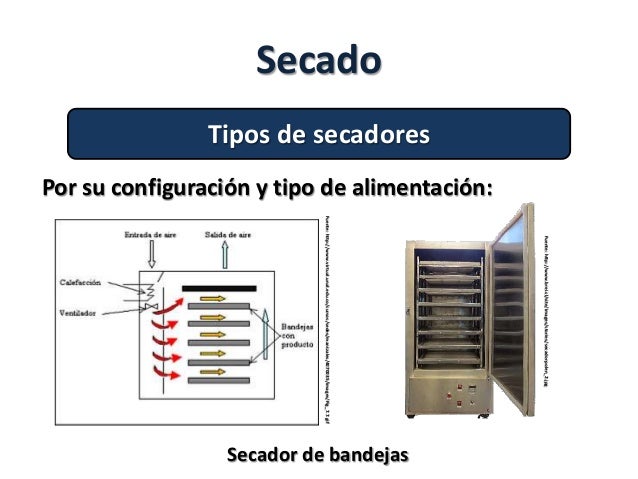

Un secador de bandejas es un equipo utilizado para eliminar la humedad de materiales sólidos mediante la circulación de aire caliente sobre bandejas que contienen el producto. El diseño de un secador de bandejas implica la selección de componentes y la configuración del sistema para lograr un secado eficiente y uniforme.

Paso 1: Definir el producto y sus propiedades. Antes de comenzar, es crucial conocer las características del material a secar: tipo de material (frutas, vegetales, químicos), contenido de humedad inicial y final deseado, densidad, tamaño de partícula, y sensibilidad a la temperatura. Por ejemplo, si se va a secar hierbas aromáticas, la temperatura debe ser baja para preservar aceites esenciales.

Paso 2: Calcular la carga de humedad. Determinar la cantidad total de agua que necesita ser removida. Esto se calcula con base en el peso del producto y la diferencia entre la humedad inicial y final. Por ejemplo, si se tienen 10 kg de producto con 80% de humedad inicial y se busca reducirlo a 10%, se debe remover 7 kg de agua.

Paso 3: Seleccionar el tipo de bandeja y su diseño. Las bandejas deben ser de un material resistente a la corrosión y fácil de limpiar (acero inoxidable es común). El tamaño y la perforación de las bandejas afectan la eficiencia del secado. Un ejemplo: bandejas perforadas permiten una mejor circulación del aire alrededor del producto.

Paso 4: Dimensionar el ventilador y el sistema de calentamiento. El ventilador debe ser capaz de proporcionar el flujo de aire necesario para evaporar la humedad. El sistema de calentamiento (resistencias eléctricas, intercambiador de calor) debe tener la capacidad de elevar la temperatura del aire a la temperatura de secado deseada. Por ejemplo, calcular la potencia del calentador necesaria para elevar el aire de 20°C a 50°C a un caudal específico.

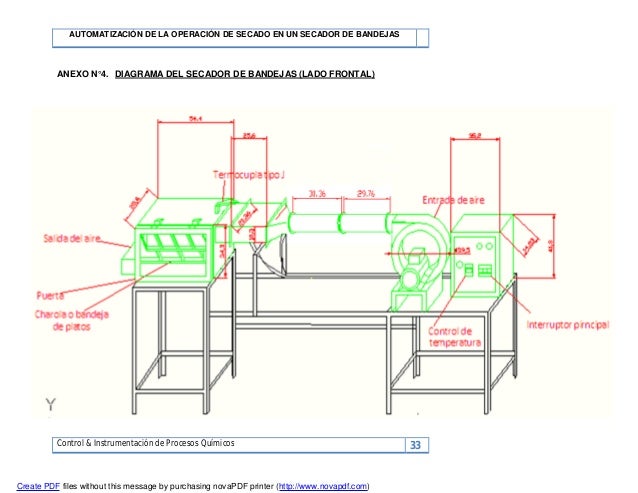

Paso 5: Diseñar la estructura del secador. La estructura debe ser aislada térmicamente para minimizar las pérdidas de calor y mantener una temperatura uniforme. Considerar la ubicación de la entrada y salida del aire para asegurar una distribución uniforme. Ejemplo: el diseño debe permitir fácil acceso a las bandejas para la carga y descarga del producto.

Usos prácticos: El diseño adecuado de un secador de bandejas es fundamental en la industria alimentaria para la conservación de alimentos, previniendo la proliferación de microorganismos. También es crucial en la industria farmacéutica para el secado de principios activos y excipientes, garantizando su estabilidad y calidad.
