Dispositivo Pasivo Utilizado En Electricidad Y Electronica

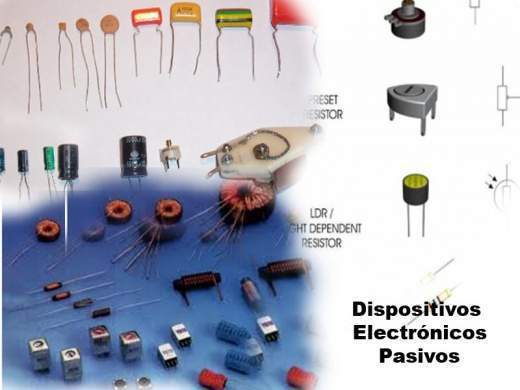

Un dispositivo pasivo en electricidad y electrónica es un componente que no necesita una fuente de energía externa para funcionar. Simplemente reacciona a la señal eléctrica que le llega. No genera energía, no amplifica la señal y no la modifica activamente.
Resistencias: El Freno Eléctrico
Las resistencias son quizás los dispositivos pasivos más comunes. Imagina una manguera de agua. Una resistencia es como apretar la manguera; disminuye el flujo (corriente eléctrica). Su unidad de medida es el ohmio (Ω).
Función principal: Limitar la corriente. Protege los componentes sensibles de recibir demasiada energía.
Must Read
Ejemplo práctico: Un LED necesita una resistencia para no quemarse. La resistencia baja la corriente hasta un nivel seguro para el LED.
Condensadores: Pequeños Almacenes de Energía
Los condensadores almacenan energía eléctrica en un campo eléctrico. Piensa en ellos como pequeñas baterías recargables, pero que se cargan y descargan muy rápido. Su unidad de medida es el faradio (F).
Función principal: Almacenar energía temporalmente, filtrar señales (bloquear la corriente continua y dejar pasar la alterna), y suavizar voltajes.
Ejemplo práctico: En una fuente de alimentación, un condensador suaviza las fluctuaciones del voltaje, proporcionando un suministro de energía más estable.
Inductores: Bobinas Magnéticas
Los inductores (también llamados bobinas) almacenan energía en un campo magnético. Están formados por un hilo enrollado. Su unidad de medida es el henrio (H).
Función principal: Almacenar energía temporalmente, filtrar señales (bloquear la corriente alterna y dejar pasar la continua), y crear campos magnéticos para otros componentes.
Ejemplo práctico: Un inductor se usa en circuitos de sintonización de radios. Ayuda a seleccionar la frecuencia de la emisora deseada.
Diferencias Clave entre Dispositivos Pasivos
Es importante recordar que:
- Resistencia: Disipa energía en forma de calor.
- Condensador: Almacena energía en un campo eléctrico.
- Inductor: Almacena energía en un campo magnético.
Aplicaciones Comunes
Los dispositivos pasivos son fundamentales en casi todos los circuitos electrónicos:
- Fuentes de alimentación: Condensadores para suavizar el voltaje.
- Amplificadores de audio: Resistencias para controlar la ganancia.
- Filtros de señal: Condensadores e inductores para seleccionar las frecuencias deseadas.
- Circuitos de temporización: Resistencias y condensadores para crear retardos.
En resumen, los dispositivos pasivos son los bloques de construcción esenciales de la electrónica. Aunque no generen energía, su capacidad para controlar, almacenar y filtrar la corriente los hace indispensables para el funcionamiento de prácticamente cualquier dispositivo que use electricidad.
