Distancia Horizontal Y Vertical Con Teodolito

Comencemos a abordar el cálculo de distancias horizontal y vertical con un teodolito de manera sistemática. Dividiremos el proceso en varios pasos claves. Esto asegurará precisión y comprensión.

Comprender el Problema

Primero, debemos entender completamente qué se nos pide. ¿Qué datos tenemos disponibles? ¿Cuál es la precisión requerida para nuestras mediciones?

Identifica claramente los puntos de referencia. Conoce el tipo de teodolito que se usará. Esto afecta la forma en que tomamos y procesamos las lecturas.

Recopilación de Información Relevante

Necesitamos recopilar todos los datos necesarios. Esto incluye ángulos verticales y horizontales. También la altura del instrumento y, si es aplicable, la altura del prisma.

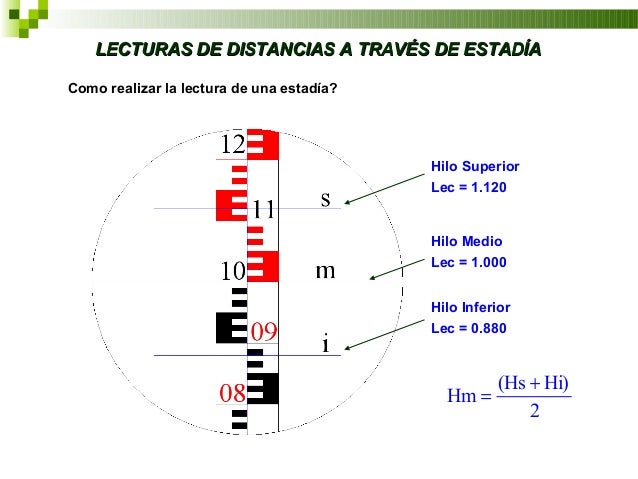

Asegúrate de registrar las lecturas del hilo superior, hilo inferior y hilo medio. Anota cualquier corrección que deba aplicarse al teodolito. Estas correcciones compensan errores instrumentales.

Documenta la ubicación y las características del terreno. Considera la presencia de obstáculos. También la pendiente del terreno afecta los cálculos.

Desarrollo de Soluciones Posibles

Existen varios métodos para calcular la distancia horizontal y vertical. El más común es el uso de trigonometría. Este se basa en los ángulos medidos y la constante del estadal.

Otra opción es utilizar las fórmulas de reducción de distancia. Estas corrigen la distancia inclinada a la distancia horizontal real. Consideran el ángulo vertical.

Si se tiene un teodolito electrónico, el cálculo puede ser automático. El instrumento realiza los cálculos internamente. Aún así, es importante comprender la teoría subyacente.

Aplicación de Fórmulas y Cálculos

La distancia horizontal (DH) se calcula usando la siguiente fórmula: DH = K * (Hilo Superior - Hilo Inferior) * cos²(Ángulo Vertical). Donde K es la constante del estadal, generalmente 100.

La diferencia de elevación (DV) se calcula como: DV = (K * (Hilo Superior - Hilo Inferior) * sin(2 * Ángulo Vertical)) / 2 + (Altura del Instrumento - Altura del Prisma). Esto considera la altura del instrumento y del prisma reflector.

Realiza los cálculos cuidadosamente. Utiliza una calculadora científica o una hoja de cálculo. Asegúrate de usar las unidades correctas (grados para ángulos, metros para distancias).

Verificación del Resultado Final

Comprueba tus cálculos al menos dos veces. Esto ayuda a identificar errores en las operaciones matemáticas. Un pequeño error puede generar grandes diferencias en las distancias.

Compara tus resultados con mediciones anteriores. Si es posible, usa un método alternativo para verificar la exactitud. Utilizar un GPS para verificar la distancia horizontal es una opción.

Analiza si los resultados son lógicos dado el terreno y las condiciones. Una distancia vertical negativa inesperada sugiere un error. Presta especial atención a las unidades.

Ejemplo Práctico

Supongamos que tienes un ángulo vertical de 15 grados. Las lecturas del hilo son: Superior = 1.850m, Inferior = 1.650m, Medio = 1.750m. La altura del instrumento es 1.50m. La altura del prisma es 1.60m.

Calculamos la distancia horizontal: DH = 100 * (1.850 - 1.650) * cos²(15) = 100 * 0.2 * (0.9659)² ≈ 19.32m.

Calculamos la diferencia de elevación: DV = (100 * (1.850 - 1.650) * sin(2 * 15)) / 2 + (1.50 - 1.60) = (100 * 0.2 * sin(30)) / 2 - 0.1 = (20 * 0.5) / 2 - 0.1 = 5 - 0.1 = 4.9m.

Con este enfoque sistemático, puedes calcular las distancias horizontales y verticales con precisión usando un teodolito. Recuerda siempre verificar tus cálculos y comprender los principios fundamentales detrás de las fórmulas.
