Distribución De Planta Planos Y Diagramas Dti

La Distribución de Planta, a través de Planos y Diagramas DTI (Diagramas de Tuberías e Instrumentación), se refiere al diseño y organización eficiente del espacio físico en una instalación industrial, considerando el flujo de materiales, personal y equipos.

El proceso se realiza paso a paso:

1. Análisis de requerimientos: Se identifican las necesidades de espacio, incluyendo el número de máquinas, personal, áreas de almacenamiento y servicios. Por ejemplo, si una fábrica necesita producir 100 unidades diarias de un producto, se calcula el espacio necesario para cada etapa del proceso de producción.
2. Definición del flujo de materiales: Se traza la ruta óptima que seguirán los materiales a través de la planta. Se busca minimizar distancias y evitar cuellos de botella. Un ejemplo sería un diagrama de flujo que muestra cómo la materia prima pasa por el almacén, la línea de producción, el control de calidad y finalmente al área de empaque.
3. Creación de planos de distribución: Se generan representaciones gráficas de la planta, mostrando la ubicación de equipos, pasillos, áreas de almacenamiento y oficinas. Se utilizan software CAD para mayor precisión. Un plano podría indicar la ubicación de cada máquina de la línea de ensamblaje, junto con sus dimensiones y distancias entre ellas.

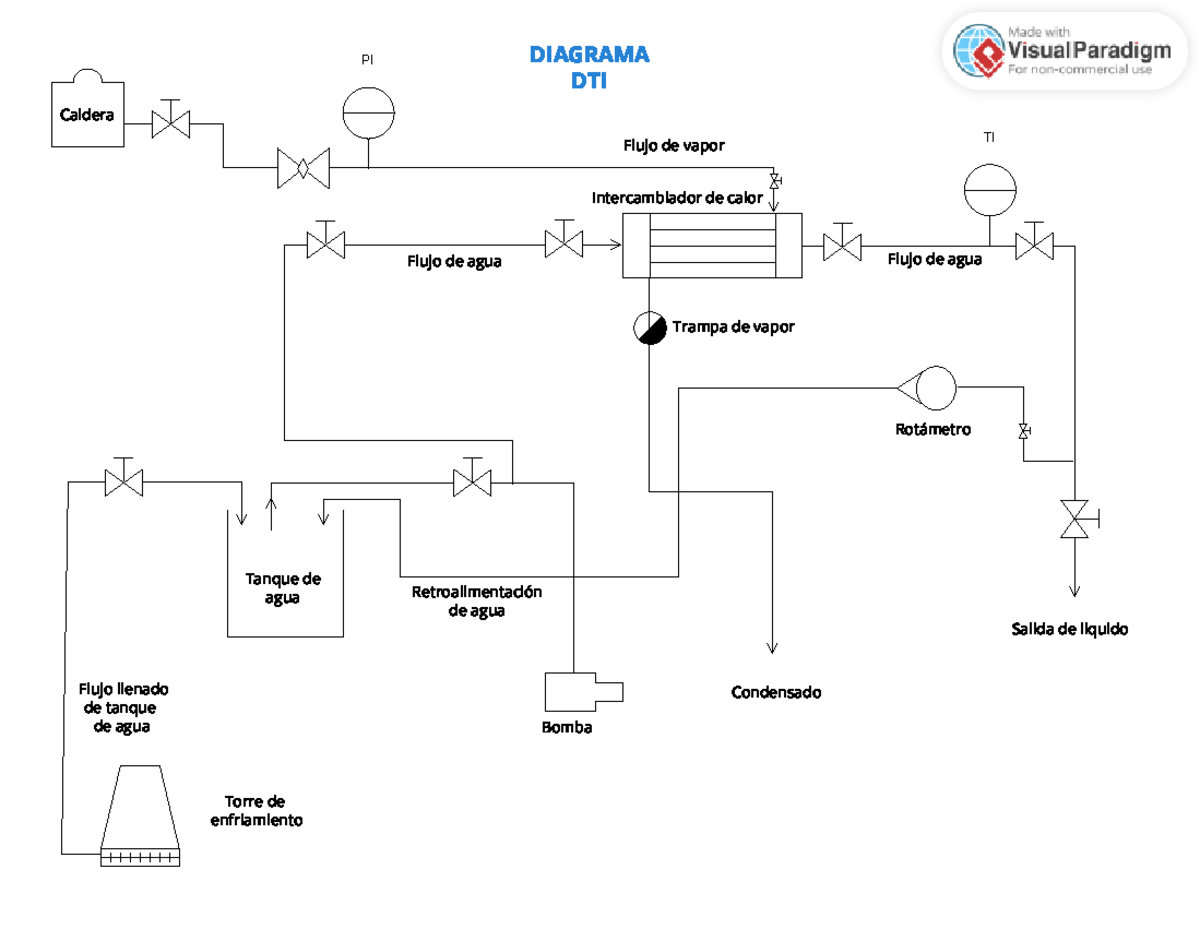

4. Diagramas DTI: Se elaboran diagramas que representan el sistema de tuberías, instrumentación y control del proceso. Estos diagramas son cruciales para la seguridad y el correcto funcionamiento de la planta. Un ejemplo sería un DTI que muestre las tuberías de vapor, las válvulas, los sensores de presión y los controladores de temperatura en un reactor químico.
5. Evaluación y optimización: Se revisa la distribución propuesta para identificar posibles mejoras en eficiencia, seguridad y ergonomía. Se pueden utilizar simulaciones para evaluar el rendimiento de la planta.

La Distribución de Planta, apoyada en Planos y Diagramas DTI, es fundamental para:

• Optimizar la producción: Reducir los tiempos de ciclo, minimizar los costos de transporte y mejorar la utilización del espacio.
• Garantizar la seguridad: Asegurar un entorno de trabajo seguro, minimizando los riesgos de accidentes y facilitando el acceso a equipos de emergencia.
