Ejemplo De Diagrama De Secuencia De Una Biblioteca

Un diagrama de secuencia es una herramienta visual que muestra cómo interactúan los objetos en un sistema a lo largo del tiempo. En esencia, ilustra el orden en que se envían y reciben mensajes entre diferentes partes del sistema.

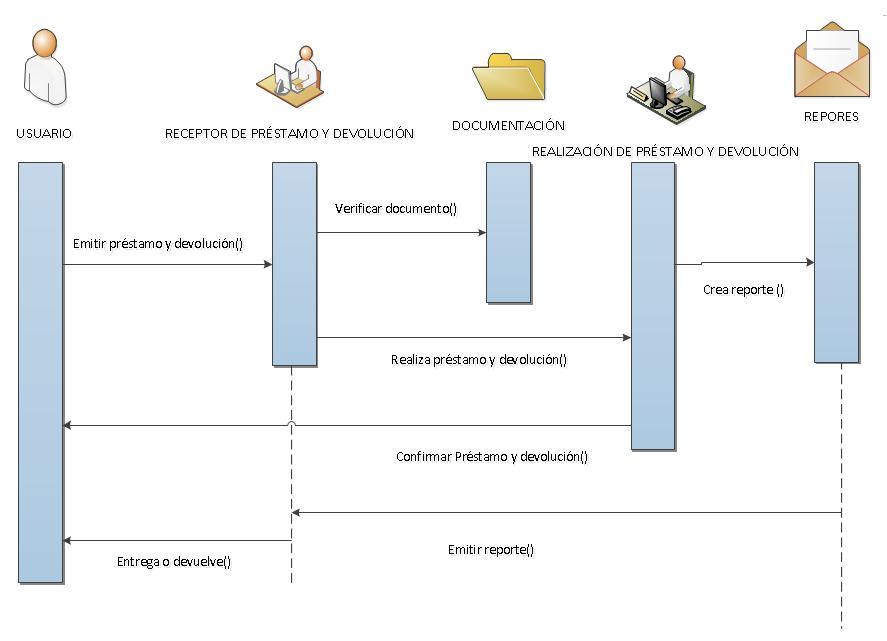

Vamos a analizar un ejemplo de diagrama de secuencia para un sistema de biblioteca. Nos centraremos en el proceso de prestar un libro.

Elementos clave de un diagrama de secuencia:

• Objetos: Representados como rectángulos en la parte superior del diagrama. En nuestro ejemplo, tendremos objetos como: 'Usuario', 'SistemaBiblioteca', y 'Libro'.
• Líneas de vida: Líneas verticales discontinuas debajo de cada objeto, que representan el tiempo durante el cual el objeto existe en la interacción.
• Mensajes: Flechas que van de una línea de vida a otra. Indican la comunicación entre objetos.
• Activación: Rectángulos delgados sobre las líneas de vida, que muestran cuando un objeto está activo procesando un mensaje.

Pasos en el diagrama de secuencia para prestar un libro:

1. El Usuario envía un mensaje al SistemaBiblioteca solicitando prestar un libro. El mensaje podría ser algo como: 'SolicitarPrestamo(ISBN, IDUsuario)'.
2. El SistemaBiblioteca recibe el mensaje y se activa (la activación se dibuja sobre su línea de vida).
3. El SistemaBiblioteca interactúa con el objeto Libro para verificar la disponibilidad del libro. El mensaje sería algo como: 'VerificarDisponibilidad(ISBN)'.
4. El objeto Libro responde al SistemaBiblioteca con la información de disponibilidad. La respuesta podría ser 'Disponible' o 'No Disponible'.
5. Si el libro está disponible, el SistemaBiblioteca actualiza su estado (marcarlo como prestado) y registra el préstamo asociado al Usuario.
6. El SistemaBiblioteca envía un mensaje al Usuario confirmando el préstamo. El mensaje podría ser: 'PrestamoConfirmado(TituloLibro, FechaDevolucion)'.
7. Si el libro no está disponible, el SistemaBiblioteca envía un mensaje al Usuario informando que el libro no está disponible.

En resumen: El diagrama de secuencia muestra visualmente el flujo de mensajes entre el Usuario, el SistemaBiblioteca, y el Libro, ilustrando el proceso completo de prestar un libro, desde la solicitud inicial hasta la confirmación (o rechazo) del préstamo. Es una herramienta muy útil para entender y documentar el comportamiento de un sistema.

El diagrama de secuencia ayuda a entender la secuencia de eventos y las interacciones entre objetos, facilitando el diseño y la depuración del sistema.
