Ejercicios De Analisis Matricial De Estructuras

Analizar y resolver ejercicios de Análisis Matricial de Estructuras requiere un enfoque sistemático. Implica descomponer el problema en pasos más pequeños y manejables. Esto facilita la comprensión y la solución.

Paso 1: Identificación y Definición del Problema

Inicialmente, se debe comprender a fondo el problema. Lea cuidadosamente el enunciado del ejercicio. Identifique la estructura específica: ¿es una viga, un marco, una cercha? Determine las condiciones de apoyo y las cargas aplicadas. Esto define el sistema a analizar.

Es crucial identificar las incógnitas que se deben determinar. ¿Son desplazamientos nodales, fuerzas internas, reacciones en los apoyos? Definir claramente el objetivo es primordial. Un esquema claro de la estructura ayuda a visualizar el problema.

Enumere los datos proporcionados: propiedades del material (E, I, A), dimensiones de la estructura y magnitudes de las cargas. Asegúrese de que todas las unidades sean consistentes. Este paso es fundamental para evitar errores en los cálculos.

Paso 2: Idealización y Modelado

Ahora, idealice la estructura. Represente la estructura real con un modelo matemático simplificado. Este modelo debe capturar el comportamiento estructural esencial.

Defina los grados de libertad (GDL) de la estructura. Cada nodo puede tener desplazamientos y rotaciones. Asigne un número único a cada GDL. Esto define la matriz de rigidez.

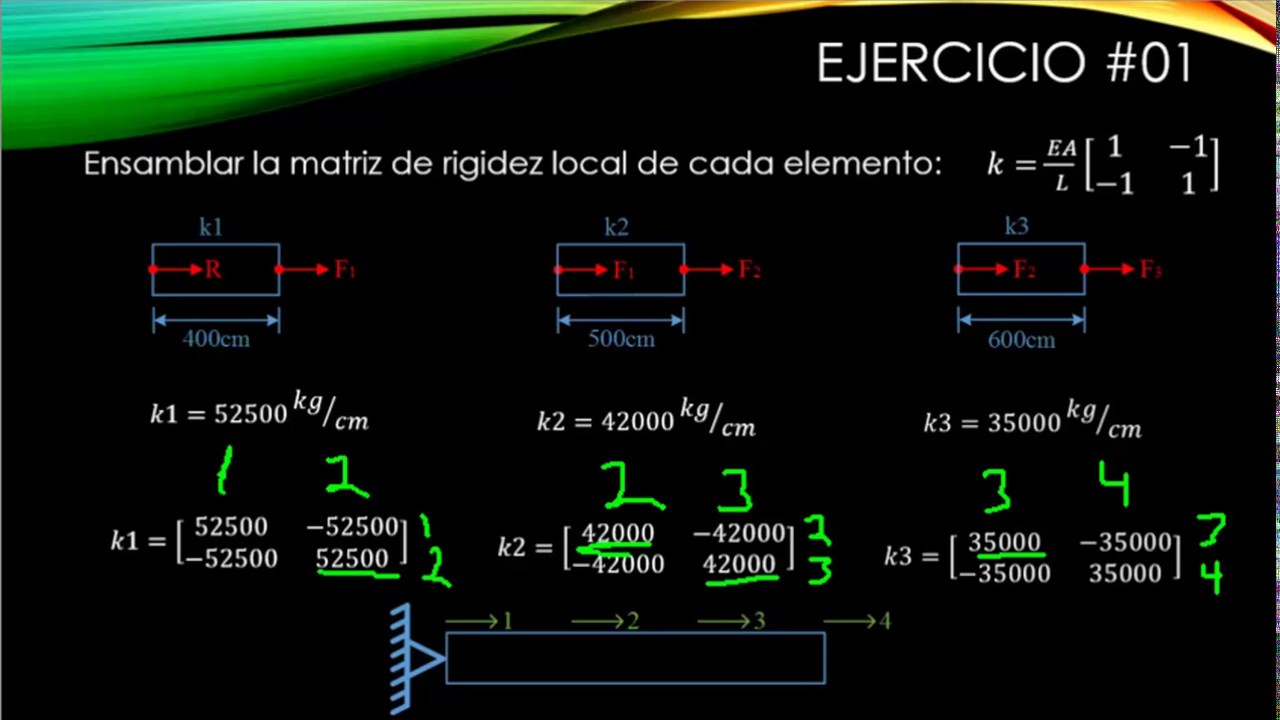

Divida la estructura en elementos finitos. Generalmente, un elemento conecta dos nodos. Para cada elemento, calcule la matriz de rigidez local. Luego transformela al sistema coordenado global.

Paso 3: Ensamblaje de la Matriz de Rigidez Global

La matriz de rigidez global K representa la relación entre fuerzas y desplazamientos para toda la estructura. Ensámblela a partir de las matrices de rigidez locales de cada elemento. Este proceso involucra sumar las contribuciones de cada elemento a las entradas correspondientes de K.

Asegúrese de considerar la conectividad de los elementos. Los GDL compartidos entre elementos deben sumarse correctamente. La matriz K debe ser simétrica y definida positiva para una estructura estable.

Aplique las condiciones de contorno. Restrinja los GDL correspondientes a los apoyos fijos o articulados. Esto implica modificar la matriz K y el vector de fuerzas.

Paso 4: Solución del Sistema de Ecuaciones

Resuelva el sistema de ecuaciones KU = F, donde U es el vector de desplazamientos nodales y F es el vector de fuerzas nodales. Existen varios métodos para resolver este sistema. La eliminación de Gauss, la descomposición LU o métodos iterativos son comunes.

Una vez que haya calculado los desplazamientos nodales U, puede retroceder para calcular las fuerzas internas en cada elemento. Esto implica usar la matriz de rigidez local del elemento y los desplazamientos de sus nodos.

Calcule las reacciones en los apoyos utilizando los desplazamientos nodales y la matriz de rigidez global. Verifique que las reacciones satisfagan las condiciones de equilibrio estático. Este es un paso crucial para validar la solución.

Paso 5: Interpretación y Verificación de Resultados

Interprete los resultados obtenidos. Analice los desplazamientos nodales y las fuerzas internas. ¿Son razonables dadas las cargas y la geometría de la estructura?

Verifique la solución utilizando principios básicos de la mecánica estructural. Por ejemplo, verifique que las fuerzas internas satisfagan las ecuaciones de equilibrio. Compare los resultados con soluciones analíticas o numéricas si es posible.

Documente cuidadosamente todos los pasos del análisis. Incluya los datos de entrada, el modelo, la solución y la interpretación de los resultados. Esto facilita la revisión y la detección de errores.

La práctica constante y la comprensión de los fundamentos del Análisis Matricial son clave para resolver este tipo de problemas con éxito. No dude en buscar ejemplos resueltos y consultar libros de texto.
