El Transformador Ideal Marcas De Polaridad E Impedancias Reflejadas

El transformador ideal es un modelo teórico de un transformador que no presenta pérdidas de energía. Es una herramienta útil para entender el funcionamiento básico de los transformadores reales y simplificar el análisis de circuitos. El punto clave es: no hay pérdidas por calor, magnetización, o resistencia en los bobinados.

Las marcas de polaridad (a menudo representadas con un punto) indican la fase relativa de los voltajes y corrientes en los bobinados primario y secundario. Si la corriente entra por la terminal marcada en el primario, la corriente saldrá por la terminal marcada en el secundario. Por ejemplo, si un transformador tiene una relación de vueltas de 1:2 (primario:secundario) y un voltaje de 10V entra por la terminal marcada del primario, obtendremos 20V saliendo por la terminal marcada del secundario. Si conectamos los terminales marcados juntos, tendremos una fase constructiva; si conectamos el terminal marcado del primario con el terminal no marcado del secundario, tendremos una fase destructiva.

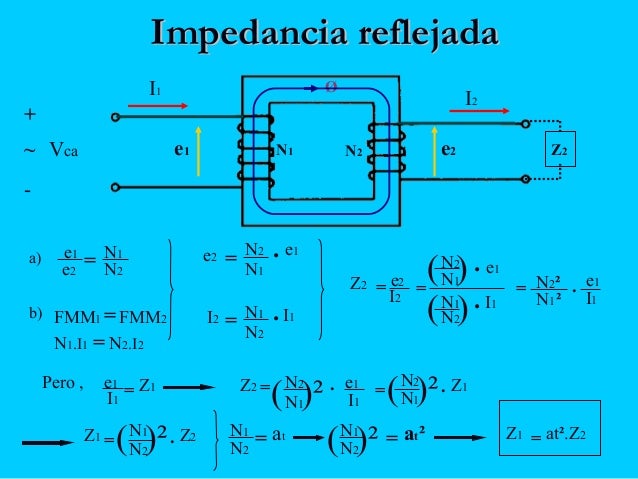

La impedancia reflejada es la impedancia que "ve" el lado primario de un transformador debido a la carga conectada al lado secundario. Si la relación de vueltas del transformador es N (primario/secundario), y la impedancia conectada al secundario es Z_L, entonces la impedancia reflejada en el primario, Z_ref, es Z_ref = N² * Z_L. Esto significa que un transformador puede usarse para adaptar impedancias. Por ejemplo, si N es 10 y Z_L es 8 ohms, entonces Z_ref es 100 * 8 = 800 ohms.

¿Para qué sirve todo esto? El concepto del transformador ideal, las marcas de polaridad y la impedancia reflejada son fundamentales en el diseño y análisis de circuitos electrónicos y sistemas de potencia. Por ejemplo, se utilizan para diseñar fuentes de alimentación, adaptar impedancias en amplificadores de audio (para maximizar la transferencia de potencia a los altavoces), y entender cómo se transmite la energía eléctrica a través de la red eléctrica. Entender estos conceptos te ayuda a comprender cómo funcionan los dispositivos que usas a diario.
