En Que Consiste El Ensayo De Flexion

El ensayo de flexión es un método para determinar el comportamiento de un material cuando se somete a una carga que lo dobla.

Preparación de la Probeta

Primero, necesitamos una probeta. Esta probeta es una muestra del material que queremos probar. La probeta debe tener una forma específica, generalmente rectangular o cilíndrica.

Medimos las dimensiones de la probeta, incluyendo su longitud, ancho y grosor. Estas medidas son cruciales para los cálculos posteriores.

Marcamos la probeta para identificar el punto medio y los puntos de apoyo.

Montaje del Dispositivo de Ensayo

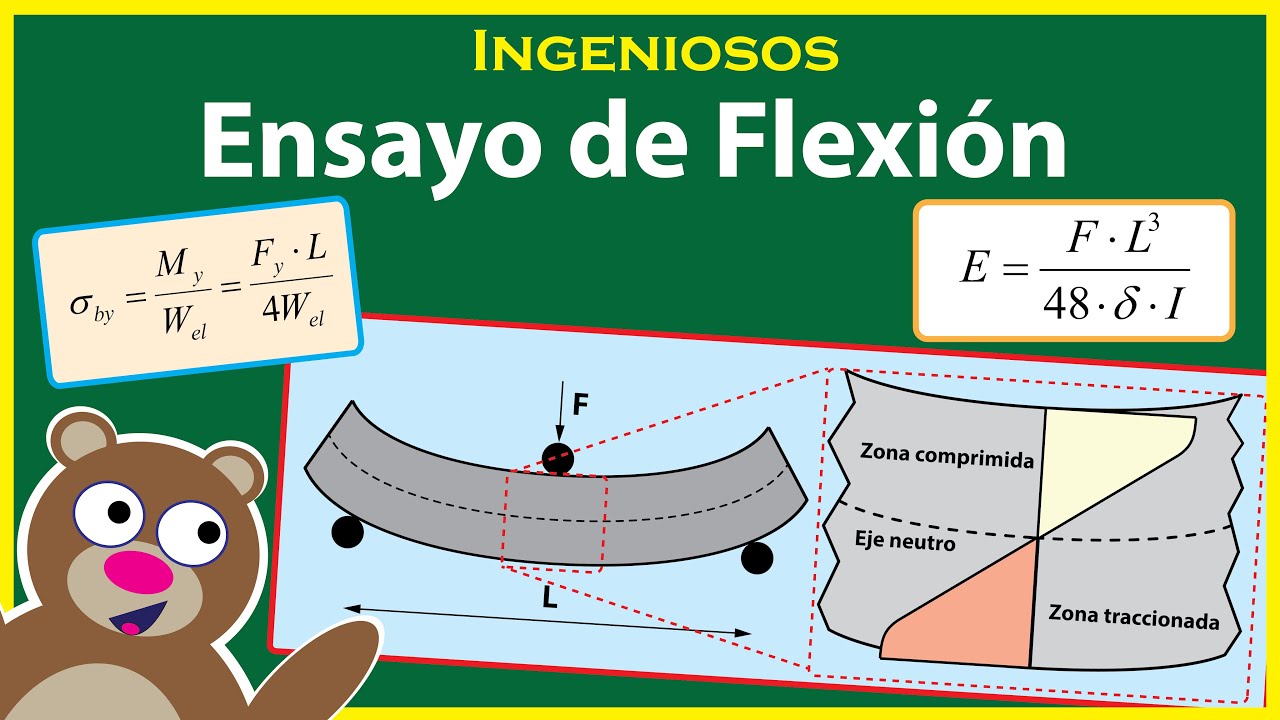

Colocamos la probeta sobre dos soportes. Estos soportes están a una distancia específica uno del otro, llamada luz de apoyo.

La luz de apoyo es una distancia importante que se define según las normas y el tipo de material. Aseguramos que la probeta descanse firmemente sobre los soportes.

Un actuador, generalmente un cilindro hidráulico, aplica una carga en el centro de la probeta. Este actuador debe estar colocado directamente en el punto medio marcado anteriormente.

Aplicación de la Carga

Comenzamos a aplicar la carga gradualmente en el centro de la probeta. Aumentamos la carga de manera constante y controlada.

Un sensor de carga mide la fuerza aplicada. Esta fuerza se registra continuamente durante el ensayo.

También medimos la deflexión, es decir, cuánto se dobla la probeta, en el punto donde se aplica la carga. Esto se hace con un extensómetro o un transductor de desplazamiento.

Recolección de Datos

Registramos simultáneamente la carga aplicada y la deflexión de la probeta. Estos datos son esenciales para construir la curva carga-deflexión.

A medida que aplicamos más carga, la probeta se dobla más. Observamos cómo se comporta el material bajo la carga.

Seguimos aplicando la carga hasta que la probeta se fracture o alcance una deflexión predeterminada.

Análisis de los Resultados

Con los datos de carga y deflexión, trazamos una curva carga-deflexión. Esta curva muestra la relación entre la carga aplicada y la deformación del material.

A partir de la curva, podemos determinar varias propiedades del material, como el módulo de flexión. El módulo de flexión indica la rigidez del material. Una mayor rigidez indica un módulo mayor.

También podemos determinar la resistencia a la flexión, que es la máxima tensión que el material puede soportar antes de fracturarse o deformarse permanentemente.

Cálculo del Módulo de Flexión

El módulo de flexión (E) se calcula utilizando la siguiente fórmula: E = (L³ * F) / (4 * b * h³ * d). Donde L es la luz de apoyo, F es la carga, b es el ancho de la probeta, h es el espesor de la probeta y d es la deflexión.

Esta formula es solo valida en la porción lineal de la curva de esfuerzo deformación.

Consideremos un ejemplo: Si L = 100 mm, F = 500 N, b = 10 mm, h = 5 mm, y d = 2 mm, entonces E = (100³ * 500) / (4 * 10 * 5³ * 2) = 50000 MPa.

Cálculo de la Resistencia a la Flexión

La resistencia a la flexión (σ) se calcula con la formula: σ = (3 * F * L) / (2 * b * h²). Donde F es la carga máxima aplicada, L es la luz de apoyo, b es el ancho de la probeta y h es el espesor de la probeta.

Esta formula se utiliza cuando el material falla por fractura.

Utilizando el ejemplo anterior, si la carga máxima aplicada es de 600 N, entonces σ = (3 * 600 * 100) / (2 * 10 * 5²) = 360 MPa.
