En Que Se Mide La Inductancia
La inductancia es una propiedad fundamental de los circuitos eléctricos. Es la capacidad de un componente o circuito para oponerse a los cambios en la corriente eléctrica.
La Unidad de Medida: El Henrio (H)
La inductancia se mide en una unidad llamada Henrio (H). Este nombre honra a Joseph Henry, un científico estadounidense que realizó importantes investigaciones sobre electromagnetismo.
Un Henrio se define como la inductancia necesaria para producir un voltio (V) de fuerza electromotriz (FEM) cuando la corriente cambia a una velocidad de un amperio por segundo (1 A/s).
Must Read
En resumen, 1 H = 1 V / (1 A/s).
Entendiendo el Henrio

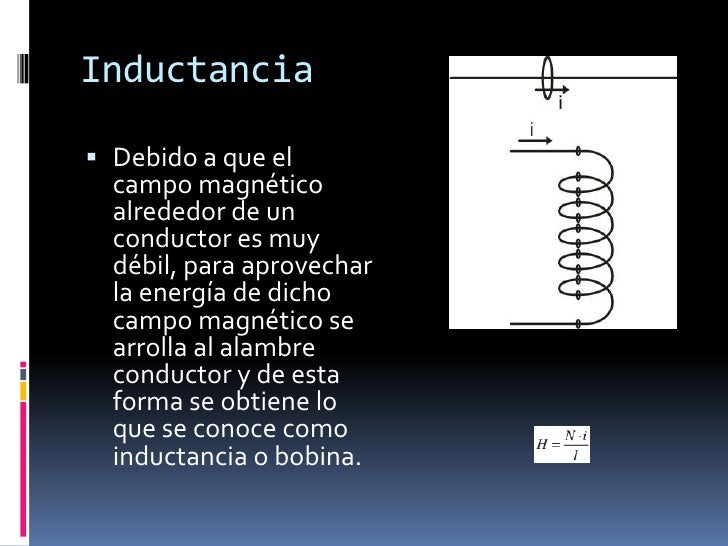

Para comprender mejor el Henrio, pensemos en un inductor (bobina) conectado a un circuito. Cuando la corriente a través de la bobina cambia, se genera un campo magnético alrededor de ella.
Este campo magnético, a su vez, induce una tensión (FEM) en la propia bobina que se opone al cambio de corriente. La magnitud de esta tensión inducida está directamente relacionada con la inductancia de la bobina.
Una inductancia de 1 Henrio significa que un cambio rápido de corriente (1 A/s) generará una tensión considerable (1 V). En cambio, una inductancia menor generará una tensión menor.
Inductancia en la Práctica: Ejemplos y Aplicaciones
Las inductancias se encuentran en diversos componentes y dispositivos electrónicos.
Bobinas o Inductores: Son componentes diseñados específicamente para tener una alta inductancia. Se utilizan en filtros, circuitos de sintonización, transformadores y fuentes de alimentación.

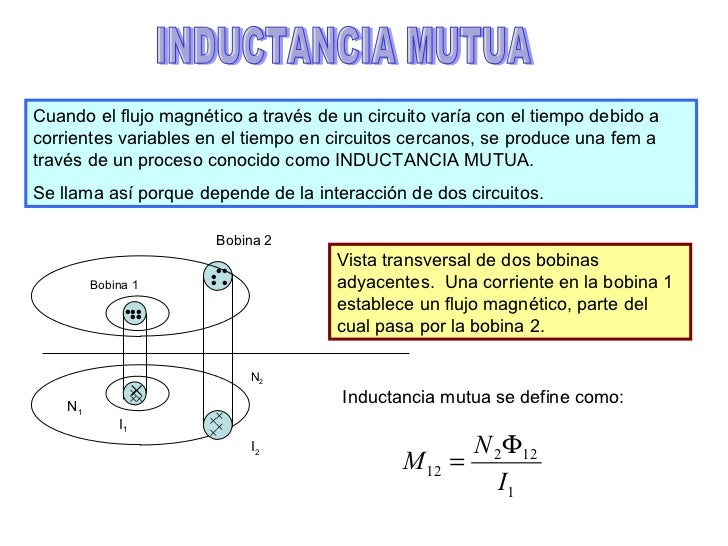

Transformadores: Utilizan el principio de la inductancia mutua para transferir energía eléctrica de un circuito a otro. Están presentes en la transmisión de energía eléctrica y en la adaptación de niveles de tensión.
Motores Eléctricos: Las bobinas presentes en los motores eléctricos generan campos magnéticos que interactúan para producir movimiento.
Valores Comunes de Inductancia
Un Henrio es una unidad relativamente grande. En la práctica, es común encontrar valores de inductancia mucho menores.
Milihenrios (mH): 1 mH = 0.001 H. Se utilizan en aplicaciones de audio y en fuentes de alimentación conmutadas.
Microhenrios (µH): 1 µH = 0.000001 H. Se encuentran en circuitos de radiofrecuencia (RF) y en electrónica de alta velocidad.
Nanohenrios (nH): 1 nH = 0.000000001 H. Se utilizan en aplicaciones de microondas y en circuitos integrados.
Factores que Afectan la Inductancia
Varios factores influyen en la inductancia de una bobina:
Número de Espiras: A mayor número de espiras, mayor es la inductancia.
Área de la Sección Transversal de la Bobina: Un área mayor resulta en una mayor inductancia.
Longitud de la Bobina: Una longitud mayor disminuye la inductancia.
Permeabilidad del Núcleo: Un núcleo de material ferromagnético (como el hierro) aumenta significativamente la inductancia en comparación con un núcleo de aire.
Medición de la Inductancia
La inductancia se puede medir con instrumentos especializados llamados inductómetros o medidores LCR (Inductancia, Capacitancia, Resistencia). Estos instrumentos aplican una señal de prueba al inductor y miden su respuesta para determinar su inductancia.
También existen métodos indirectos para medir la inductancia, utilizando osciloscopios y generadores de señales, analizando la respuesta del inductor a diferentes frecuencias.
Es crucial entender cómo se mide la inductancia para diseñar y analizar circuitos electrónicos de manera efectiva.
