Ensayo De Análisis Granulométrico Por Hidrómetro

¡Hola, futuros ingenieros! Vamos a repasar juntos el Ensayo de Análisis Granulométrico por Hidrómetro. No se preocupen, lo haremos paso a paso para que lleguen súper preparados al examen. ¡Confío en ustedes!

¿Qué es el Ensayo de Hidrómetro?

El ensayo de hidrómetro es un método para determinar la distribución del tamaño de las partículas finas de un suelo. Específicamente, se usa para las partículas que son demasiado pequeñas para ser analizadas por el método de tamizado (malla). ¡Imaginen partículas más finas que la arena!

Este ensayo se basa en la ley de Stokes. Esta ley relaciona la velocidad de sedimentación de una partícula en un fluido con su tamaño y densidad. Es importante recordar este nombre: ¡Stokes! Sin Stokes, no hay hidrómetro.

Principios Fundamentales

La ley de Stokes nos dice que las partículas más grandes se sedimentan más rápido que las partículas más pequeñas. El hidrómetro mide la densidad de la suspensión a diferentes tiempos. Esto nos da una idea de cuántas partículas de un cierto tamaño todavía están en suspensión.

Esencialmente, observamos cómo cambia la densidad del agua con el tiempo a medida que las partículas se asientan. Un suelo bien disperso es crucial. Un agente dispersante ayuda a separar las partículas.

Equipamiento Necesario

Necesitaremos varios elementos para realizar el ensayo:

• Hidrómetro: Un instrumento para medir la densidad de líquidos.
• Cilindro de Sedimentación: Un recipiente transparente donde se realiza la sedimentación.
• Agitador Mecánico: Para mezclar la muestra de suelo y agua.
• Termómetro: Para medir la temperatura de la suspensión. La temperatura influye en la viscosidad del agua.
• Agente Dispersante: Para separar las partículas del suelo (por ejemplo, hexametafosfato de sodio).
• Balanza: Para pesar la muestra de suelo.
• Horno: Para secar la muestra de suelo.

Procedimiento Paso a Paso

Aquí está una versión simplificada del procedimiento. ¡Tomen nota!

1. Preparación de la Muestra: Secar y pesar una muestra de suelo. Luego, agregar el agente dispersante.
2. Mezcla: Mezclar la muestra con agua destilada. Utilizar el agitador mecánico.
3. Transferencia: Transferir la suspensión al cilindro de sedimentación. Llenar con agua destilada hasta la marca.
4. Mediciones: Insertar el hidrómetro en la suspensión. Registrar las lecturas del hidrómetro a diferentes tiempos (por ejemplo, 0.25, 0.5, 1, 2, 4, 8, 15, 30, 60, 120, 240, 480, y 1440 minutos). Registrar la temperatura en cada lectura.

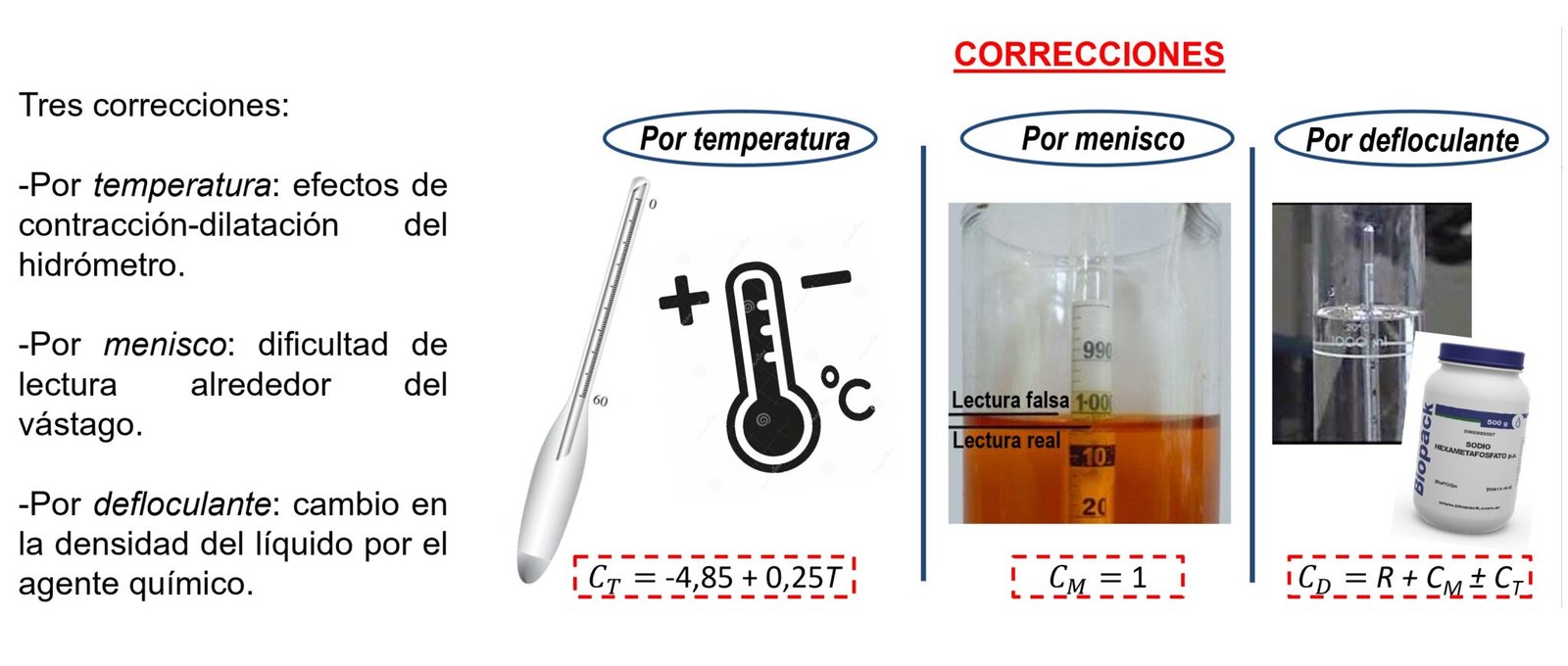

5. Correcciones: Aplicar correcciones a las lecturas del hidrómetro por temperatura y agente dispersante.
6. Cálculos: Calcular el porcentaje de partículas más finas que un tamaño dado utilizando la ley de Stokes.

Cálculos y Correcciones

Los cálculos involucran la ley de Stokes. Recuerden que necesitamos corregir las lecturas del hidrómetro debido a la temperatura y al agente dispersante. ¡No olviden las unidades! Utilizar unidades consistentes es crucial para obtener resultados correctos.

Existen tablas y fórmulas para facilitar estos cálculos. Familiarícense con ellas. Practicar con ejemplos les ayudará a comprender mejor los conceptos.

Interpretación de Resultados

Los resultados del ensayo de hidrómetro se utilizan para construir una curva granulométrica. Esta curva muestra la distribución del tamaño de las partículas del suelo. La curva granulométrica es esencial para clasificar el suelo.

Podemos determinar el porcentaje de arcilla, limo y arena en la muestra de suelo. Esta información es vital para el diseño de cimentaciones, terraplenes y otras estructuras de ingeniería civil. La información de la curva granulométrica, combinada con los límites de Atterberg, ayudan a la clasificación del suelo.

Resumen

¡Ya casi estamos listos para el examen! Recuerden:

• El ensayo de hidrómetro determina la distribución del tamaño de las partículas finas del suelo.
• Se basa en la ley de Stokes.
• Requiere un hidrómetro, cilindro de sedimentación, agitador, termómetro, agente dispersante, balanza y horno.
• Implica la preparación de la muestra, mezcla, transferencia, mediciones, correcciones y cálculos.
• Los resultados se utilizan para construir una curva granulométrica y clasificar el suelo.

¡Mucha suerte en el examen! ¡Sé que pueden hacerlo! Estudien con confianza y recuerden los conceptos clave. ¡Adelante!
