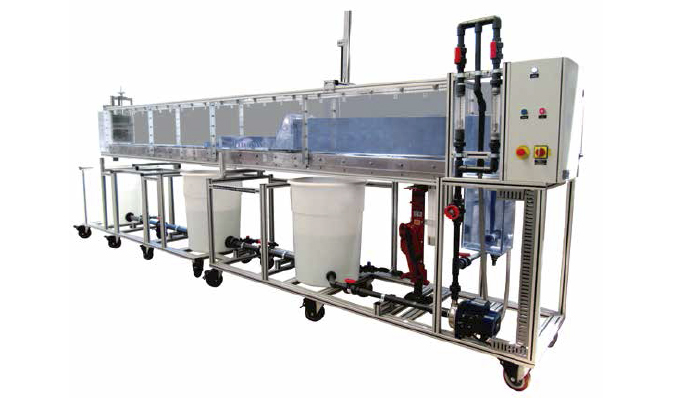

Equipo Para Estudio De Dinámica De Fluidos Y Bombas
El Equipo Para Estudio De Dinámica De Fluidos Y Bombas es un conjunto de instrumentos diseñados para analizar y comprender el comportamiento de los líquidos en movimiento y el funcionamiento de las bombas. Se utiliza para observar fenómenos como el flujo laminar y turbulento, las pérdidas de carga, la eficiencia de las bombas y la influencia de la viscosidad.
Sus aplicaciones son vastísimas: desde el diseño de sistemas de riego eficientes hasta la optimización de redes de tuberías industriales y la mejora del rendimiento de bombas en centrales hidroeléctricas. En esencia, nos permite diagnosticar problemas y optimizar sistemas donde los fluidos y las bombas son cruciales.
Solución de problemas comunes con el equipo:
A continuación, una guía rápida para solucionar problemas frecuentes utilizando el equipo:
Must Read
- Problema: Caudal bajo de la bomba.
- Paso 1: Verifica que la bomba esté cebada correctamente. La presencia de aire reduce drásticamente el caudal. Utiliza la válvula de purga si está disponible.
- Paso 2: Inspecciona la línea de succión en busca de obstrucciones (suciedad, objetos extraños). Límpiala si es necesario.
- Paso 3: Mide la presión de succión y descarga. Una diferencia de presión menor a la esperada indica un posible problema en la bomba (desgaste de las paletas, fugas internas).
- Ejemplo: Si al medir el caudal con un caudalímetro, éste es significativamente menor al especificado por el fabricante de la bomba a una presión dada, probablemente exista un problema en la bomba o en el sistema de tuberías.
- Problema: Pérdidas de carga excesivas en la tubería.
- Paso 1: Inspecciona visualmente la tubería en busca de dobleces pronunciados o reducciones bruscas de diámetro. Estos generan turbulencia y aumentan las pérdidas.
- Paso 2: Mide la presión en dos puntos separados de la tubería. La diferencia te dará la pérdida de carga en ese tramo. Compárala con los valores teóricos esperados.
- Paso 3: Si las pérdidas son altas, considera aumentar el diámetro de la tubería o reducir la rugosidad de su superficie interna.
- Ejemplo: Si al medir la presión antes y después de un codo, la pérdida de carga es mucho mayor a la calculada usando la ecuación de Darcy-Weisbach, revisa si el codo está dañado o mal instalado.
- Problema: Flujo turbulento inesperado.
- Paso 1: Observa el flujo visualmente (si es posible). Utiliza tintes o partículas trazadoras para visualizar el flujo.
- Paso 2: Calcula el número de Reynolds. Si es superior a 4000, el flujo es turbulento.
- Paso 3: Reducir la velocidad del fluido o aumentar el diámetro de la tubería puede ayudar a transicionar a un flujo laminar.
- Ejemplo: En un sistema de refrigeración, un flujo turbulento excesivo puede reducir la eficiencia de la transferencia de calor. Ajustar el caudal puede optimizar el rendimiento.
Este es solo un punto de partida. La correcta interpretación de los datos obtenidos con el equipo y un profundo conocimiento de la dinámica de fluidos son esenciales para un análisis preciso y una solución efectiva de los problemas.
