¡Hola, futuros ingenieros! Vamos a repasar juntos los esquemas de bobinado de motores trifásicos. No te preocupes, con una buena preparación, ¡dominarás este tema sin problemas! Este artículo te servirá como guía de estudio.

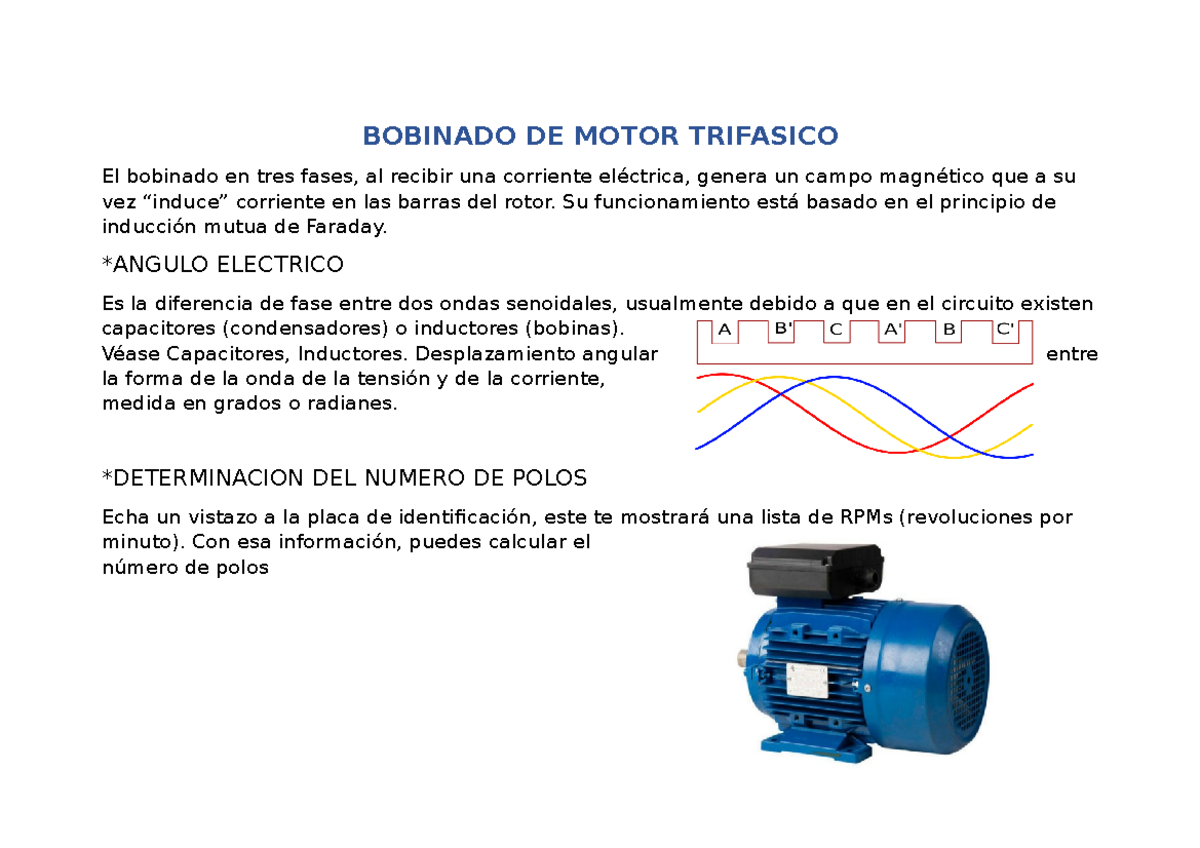

Fundamentos del Bobinado Trifásico
Primero, entendamos lo básico. Un motor trifásico necesita un bobinado específico para funcionar correctamente. Este bobinado crea un campo magnético rotatorio. El campo magnético rotatorio es la clave para que el rotor gire.
¿Qué es un polo? Es una región del estator donde el campo magnético es particularmente fuerte. Los motores trifásicos pueden tener diferentes números de polos, por ejemplo, 2, 4, 6, etc. El número de polos influye en la velocidad del motor.
Must Read
La velocidad síncrona es la velocidad ideal del campo magnético rotatorio. Se calcula con la fórmula: ns = (120 * f) / p, donde f es la frecuencia y p es el número de polos. Asegúrate de memorizar esta fórmula.
Tipos de Bobinados
Existen principalmente dos tipos de bobinados: bobinado imbricado y bobinado ondulado. Cada uno tiene sus propias características. Vamos a explorarlos.
El bobinado imbricado se caracteriza porque las bobinas se superponen entre sí. Permite corrientes elevadas. Es ideal para motores que requieren mucho par de arranque.
El bobinado ondulado tiene las bobinas conectadas en serie. Es adecuado para voltajes más altos y corrientes más bajas. Se utiliza en motores de menor potencia.
Dentro de estos tipos, encontramos variantes como el bobinado de capa simple y el bobinado de doble capa. En el bobinado de capa simple, cada ranura del estator contiene un solo lado de bobina. En el bobinado de doble capa, cada ranura contiene dos lados de bobina.
Diagramas de Bobinado

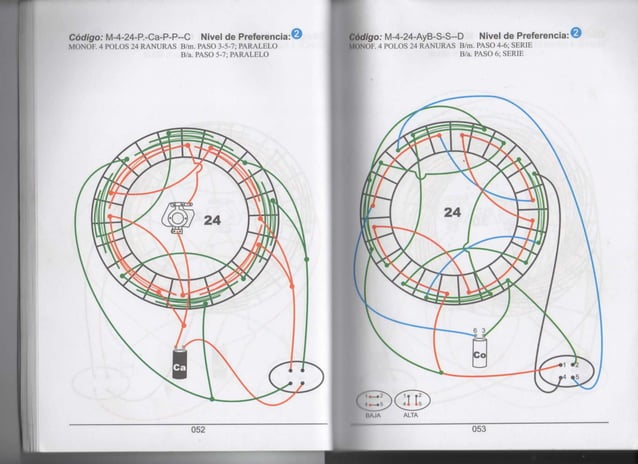

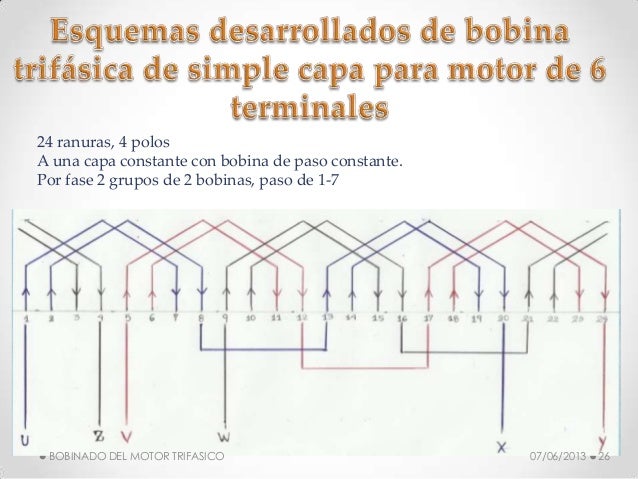

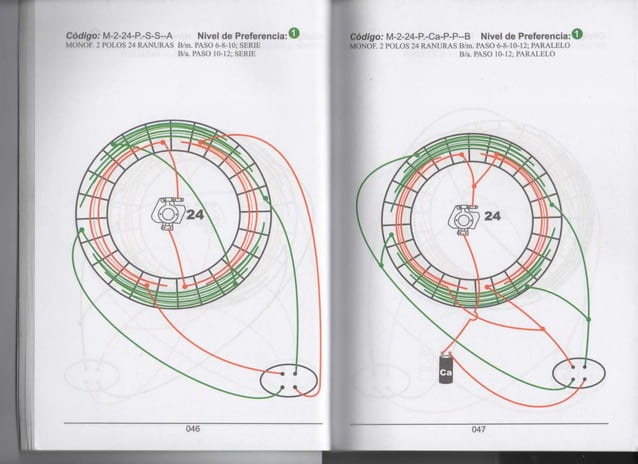

Un diagrama de bobinado es una representación gráfica del bobinado. Muestra cómo están conectadas las bobinas entre sí. Es fundamental para entender el funcionamiento del motor.
Los diagramas suelen incluir información sobre el número de ranuras, el número de polos, el paso polar y las conexiones de las fases. El paso polar es la distancia entre dos polos adyacentes. Se mide en número de ranuras.
Para interpretar un diagrama, identifica las conexiones en serie y en paralelo. Observa cómo están agrupadas las bobinas para formar las fases. Practica dibujando diagramas sencillos. Esto te ayudará a comprender mejor los esquemas.
Cálculo de Bobinados
El cálculo de un bobinado implica determinar el número de espiras por bobina. También, el calibre del conductor. Y, por supuesto, el tipo de conexión (estrella o triángulo).
El número de espiras depende del voltaje y la frecuencia del motor. El calibre del conductor se determina en función de la corriente. La conexión estrella se usa para voltajes más altos y la conexión triángulo para voltajes más bajos.
Es importante considerar el factor de distribución. El factor de distribución tiene en cuenta la disposición de las bobinas en las ranuras. Este factor afecta la tensión inducida.
Ejemplos Prácticos
Analicemos un ejemplo sencillo. Supongamos un motor de 4 polos, 36 ranuras, con bobinado imbricado de doble capa. El paso polar sería 36/4 = 9 ranuras.
Ahora, imaginemos un motor de 2 polos, 24 ranuras, con bobinado ondulado de capa simple. El paso polar sería 24/2 = 12 ranuras.
Resolver ejercicios prácticos es la mejor manera de afianzar los conocimientos. Busca ejemplos resueltos y trata de replicarlos. No dudes en consultar a tu profesor o a tus compañeros si tienes dudas.
Consejos Finales
Repasa las fórmulas clave, como la de la velocidad síncrona. Familiarízate con los diferentes tipos de bobinados y sus características. Practica dibujando diagramas de bobinado.
No te desanimes si al principio te parece complicado. Con dedicación y esfuerzo, lograrás dominar este tema. ¡Confío en ti!
¡Mucho éxito en tu examen! Recuerda: ¡la práctica hace al maestro!
Resumen
Hemos repasado los fundamentos del bobinado trifásico, los tipos de bobinados (imbricado y ondulado), los diagramas de bobinado, el cálculo de bobinados y algunos ejemplos prácticos. Recuerda los conceptos clave como campo magnético rotatorio, velocidad síncrona y paso polar. ¡A estudiar!
