Explicar El Comportamiento De La Unión Semiconductora Pn

La unión PN es la base de la mayoría de los dispositivos electrónicos semiconductores, como diodos y transistores. Es crucial para entender cómo funcionan circuitos, fuentes de alimentación y sistemas de control. En esencia, es la unión de dos tipos de material semiconductor: uno tipo P (con exceso de "huecos" o cargas positivas) y uno tipo N (con exceso de electrones o cargas negativas). Su comportamiento peculiar es lo que permite la rectificación de corriente y la amplificación de señales.

Funcionamiento Paso a Paso

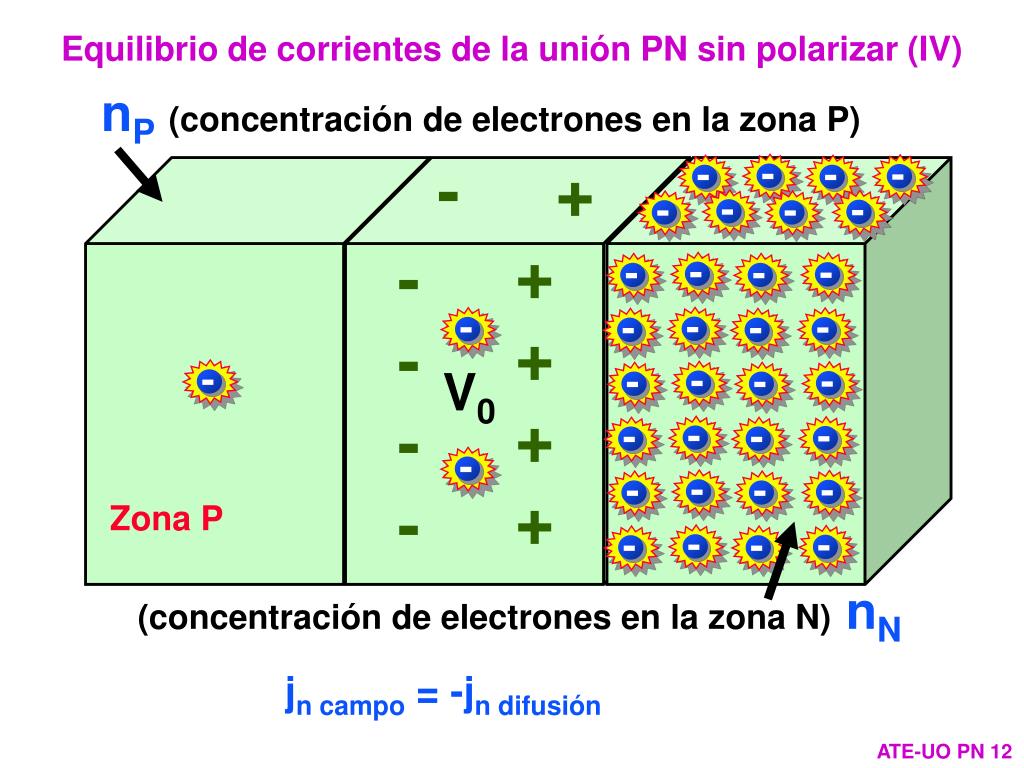

• Formación de la Zona de Agotamiento: Al juntar los materiales P y N, los electrones del lado N se difunden hacia el lado P para llenar los huecos. Similarmente, los huecos del lado P se mueven hacia el lado N. Esta migración deja iones positivos en el lado N y iones negativos en el lado P, creando una región sin portadores de carga libres, llamada la zona de agotamiento. Piensa en una barrera que dificulta el paso de más electrones y huecos.
• Polarización Directa: Si aplicamos un voltaje positivo al lado P y negativo al lado N (polarización directa), reducimos la barrera de la zona de agotamiento. Con suficiente voltaje (voltaje de umbral, típicamente 0.7V para el silicio), la barrera desaparece casi por completo, y una gran corriente puede fluir a través de la unión. Imagina que empujas un carrito sobre un obstáculo; si empujas lo suficientemente fuerte, el carrito lo superará fácilmente.
• Polarización Inversa: Si aplicamos un voltaje negativo al lado P y positivo al lado N (polarización inversa), la zona de agotamiento se ensancha, incrementando la barrera. Solo una pequeña corriente, llamada corriente de fuga, fluye debido a portadores minoritarios. Imagina que intentas empujar el carrito contra el obstáculo; no lograrás moverlo.
• Aplicaciones Prácticas: Un diodo es una unión PN. En polarización directa, conduce la corriente; en polarización inversa, la bloquea. Esto se usa en rectificadores (convertir AC a DC) y en protección de circuitos. Un transistor utiliza dos uniones PN para amplificar o conmutar señales.

Entender la unión PN es fundamental para diagnosticar y solucionar problemas en circuitos electrónicos. Al reconocer cómo se comporta bajo diferentes polarizaciones, podrás predecir el comportamiento de componentes más complejos y encontrar la raíz de problemas en tus proyectos.
