Flip Flop D Tabla De Verdad
Un Flip Flop D es un tipo fundamental de circuito secuencial en electrónica digital. Es un bloque de construcción esencial en muchos sistemas digitales.
¿Qué es un Flip Flop?
Un Flip Flop es un circuito electrónico que tiene dos estados estables. Estos estados representan un bit de información: 0 o 1. A diferencia de las compuertas lógicas básicas, los Flip Flops tienen memoria. Pueden recordar su estado anterior.

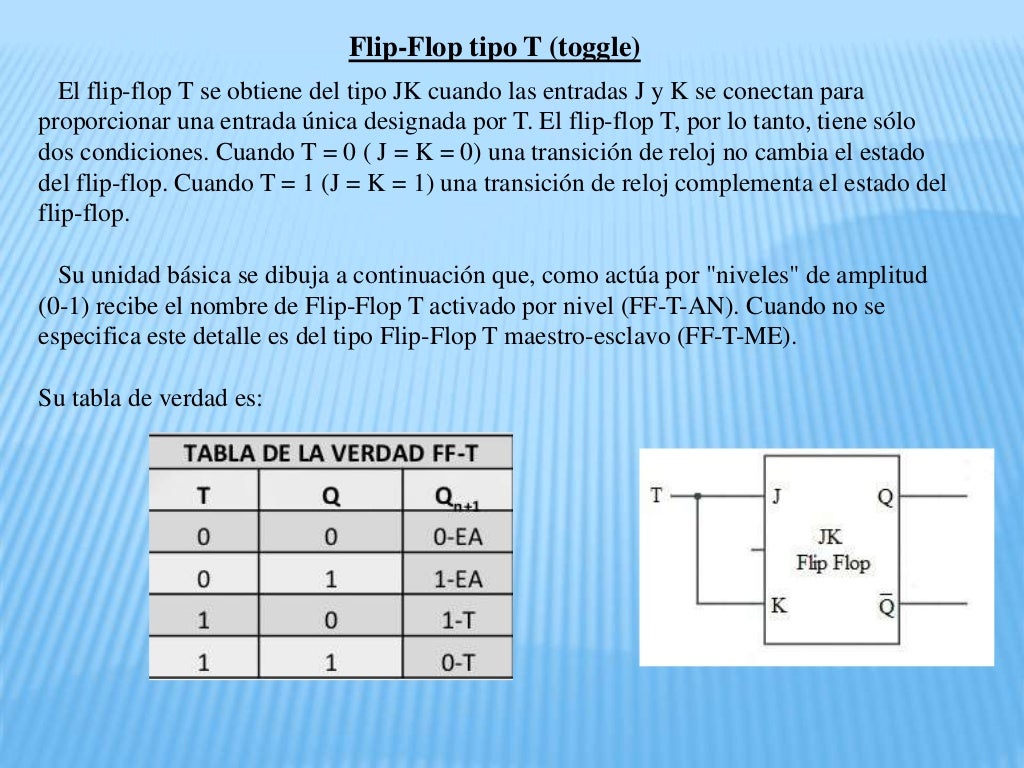

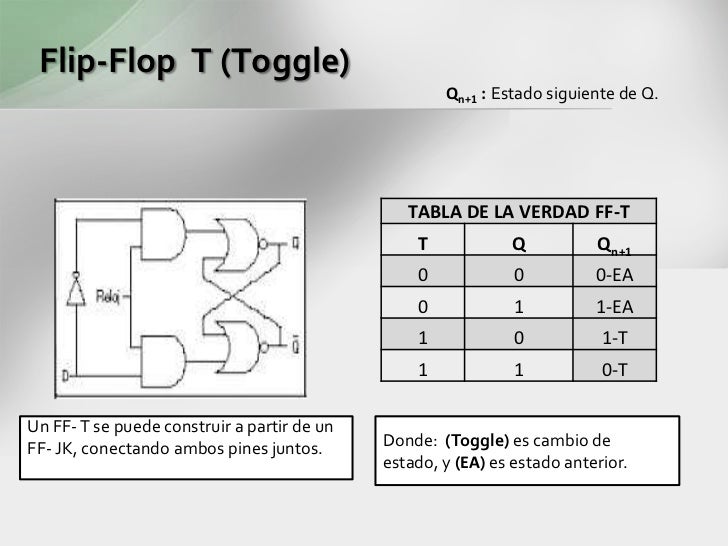

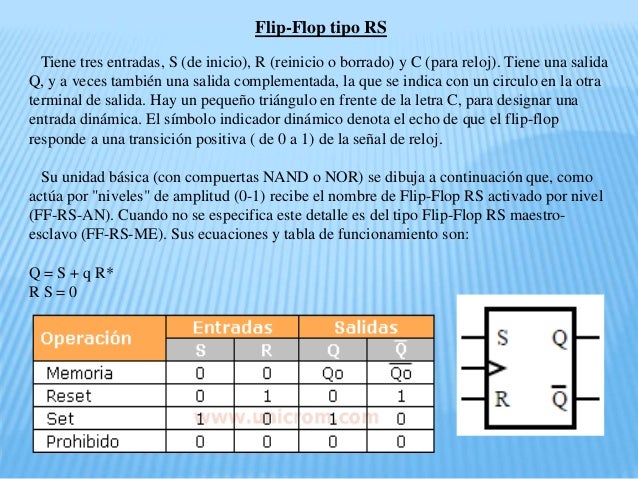

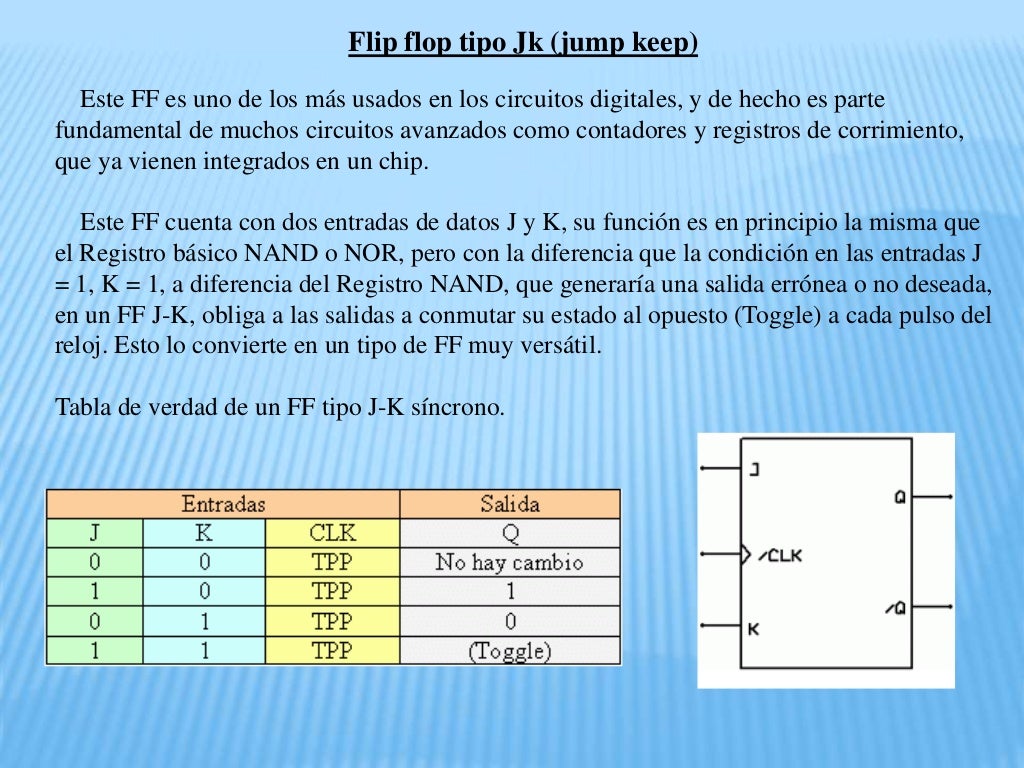

Existen varios tipos de Flip Flops, como el SR Flip Flop, el JK Flip Flop, y el T Flip Flop. El Flip Flop D es uno de los más simples y ampliamente utilizados.
Must Read
El Flip Flop D
La "D" en Flip Flop D significa "Data" o "Delay". Esto refleja su función principal. Transfiere el valor de la entrada de datos (D) a la salida (Q) cuando se activa una señal de reloj. Básicamente, "retarda" el dato un ciclo de reloj.
El Flip Flop D tiene dos entradas principales: la entrada de datos (D) y la entrada de reloj (CLK). También tiene dos salidas: Q y Q' (Q negada). Q' es siempre el complemento lógico de Q.
Cuando la señal de reloj (CLK) hace una transición (por ejemplo, de bajo a alto), el valor presente en la entrada D se copia a la salida Q. La salida Q mantiene este valor hasta la siguiente transición de reloj.
Tabla de Verdad del Flip Flop D
La tabla de verdad describe el comportamiento del Flip Flop D. Muestra la relación entre las entradas (D y CLK) y la salida (Q).
Aquí está la tabla de verdad simplificada para un Flip Flop D activado por flanco ascendente:
| CLK (Transición) | D | Q(t+1) | |---|---|---| | ↑ | 0 | 0 | | ↑ | 1 | 1 | | No hay transición | X | Q(t) |
Explicación de la tabla:
- CLK (Transición): Indica la transición de la señal de reloj. "↑" significa una transición de bajo a alto (flanco ascendente). "No hay transición" significa que la señal de reloj no está cambiando.
- D: Es el valor de la entrada de datos.
- Q(t+1): Es el valor de la salida Q después de la transición del reloj.
- X: Significa "no importa". El valor de D no importa si no hay una transición de reloj.
- Q(t): Es el valor actual de Q, es decir, el estado anterior.
En resumen: Cuando hay un flanco ascendente en la señal de reloj, la salida Q toma el valor de la entrada D. Si no hay una transición de reloj, la salida Q mantiene su valor anterior.
Aplicaciones del Flip Flop D
El Flip Flop D tiene muchas aplicaciones en electrónica digital:
- Registros de desplazamiento: Se utilizan para almacenar y desplazar datos bit a bit.
- Contadores: Se utilizan para contar pulsos.
- Memorias: Son los bloques básicos de la memoria RAM.
- Sincronización de datos: Aseguran que los datos se procesen en el momento correcto.
Conclusión
El Flip Flop D es un circuito secuencial fundamental. Su simplicidad y versatilidad lo convierten en un componente esencial en muchos sistemas digitales. Comprender su funcionamiento y su tabla de verdad es crucial para el diseño y análisis de circuitos digitales.
