Vamos a desglosar cómo abordar la pregunta: Fórmula de Ganancia de Mason ejemplos.
Entendiendo el Problema
Primero, debemos identificar qué se está preguntando. Se refiere a la fórmula de ganancia de Mason en el contexto de sistemas de control y diagramas de flujo de señales.
Necesitamos saber cómo calcular la función de transferencia global de un sistema utilizando esta fórmula. Además, necesitamos entender cómo aplicarla con ejemplos concretos.
Must Read
Recopilando Información Relevante
Investiga la fórmula de ganancia de Mason. Esta fórmula permite determinar la función de transferencia de un sistema a partir de su diagrama de flujo de señales.
Necesitas conocer los siguientes conceptos: trayectorias directas, lazos individuales, y determinante del diagrama.
Las trayectorias directas son las rutas que van desde la entrada a la salida sin pasar dos veces por el mismo nodo. Los lazos individuales son caminos cerrados en el diagrama.
Desarrollando Posibles Soluciones

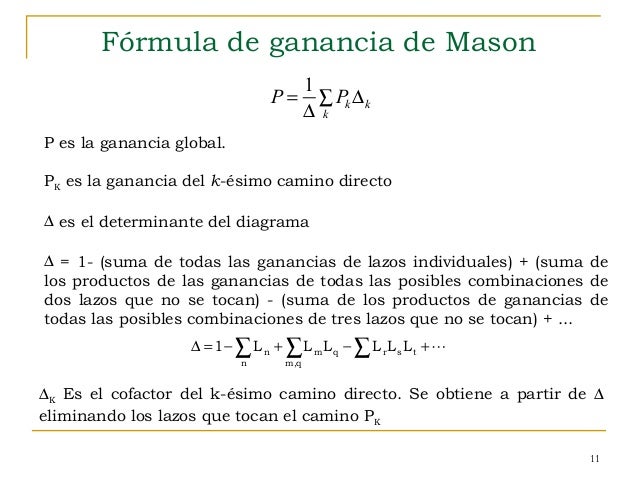

La fórmula de ganancia de Mason es: T = (ΣPkΔk) / Δ.
T es la función de transferencia del sistema. Pk representa la ganancia de la k-ésima trayectoria directa. Δ es el determinante del diagrama.
Δk es el cofactor de la k-ésima trayectoria directa, que se calcula eliminando del diagrama original todos los lazos que tocan la trayectoria directa k-ésima y calculando el determinante del diagrama resultante.
El determinante del diagrama (Δ) se calcula como: 1 - (Suma de las ganancias de todos los lazos individuales) + (Suma de los productos de las ganancias de todos los pares de lazos no tocantes) - (Suma de los productos de las ganancias de todas las ternas de lazos no tocantes) + ...
Ejemplo 1: Diagrama Simple
Considera un diagrama de flujo de señales con una trayectoria directa de ganancia G y un lazo de retroalimentación con ganancia H. La función de transferencia sería T = G / (1 - (-H)) = G / (1 + H).
Ejemplo 2: Diagrama con Múltiples Trayectorias y Lazos
Imagina un sistema con dos trayectorias directas (P1 y P2) y dos lazos individuales (L1 y L2). Asume que ninguna trayectoria toca los lazos. Entonces, Δ = 1 - (L1 + L2) + (L1 * L2).
La función de transferencia sería: T = (P1 * Δ1 + P2 * Δ2) / Δ. Como ninguna trayectoria toca los lazos, Δ1 = Δ2 = 1.
Por lo tanto, T = (P1 + P2) / (1 - (L1 + L2) + (L1 * L2)).
Verificando la Respuesta
Revisa cuidadosamente el diagrama de flujo de señales. Asegúrate de identificar todas las trayectorias directas y todos los lazos.
Verifica si las trayectorias y los lazos son tocantes o no. Este paso es crucial para calcular el determinante y los cofactores correctamente.
Sustituye los valores en la fórmula de ganancia de Mason y simplifica la expresión resultante. Verifica la respuesta con simulaciones o métodos alternativos si es posible.
Si los resultados no coinciden, revisa cada paso: identificación de trayectorias y lazos, cálculo del determinante y cofactores, y la aplicación de la fórmula.
