Fusibles De Potencia Y Sus Curvas De Operación

Hola colegas educadores. En esta guía, exploraremos los fusibles de potencia y sus curvas de operación, temas cruciales en cualquier curso sobre sistemas eléctricos.

¿Qué son los Fusibles de Potencia?

Los fusibles de potencia son dispositivos de protección. Su función principal es interrumpir la corriente eléctrica. Lo hacen cuando esta supera un valor predeterminado durante un tiempo específico. Piensa en ellos como salvavidas para los circuitos.

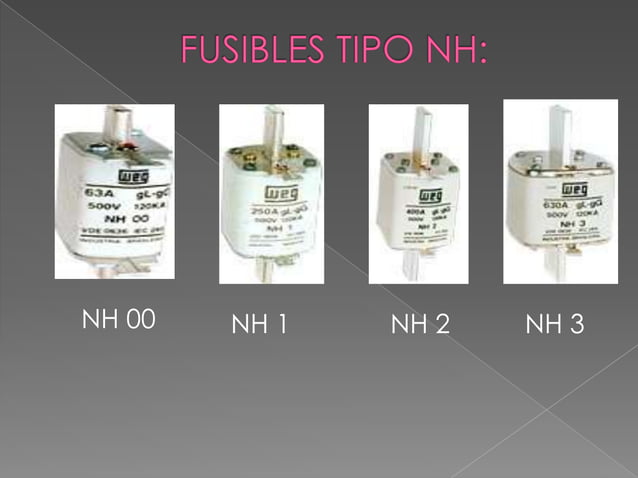

A diferencia de los fusibles convencionales, los fusibles de potencia se utilizan en aplicaciones de mayor voltaje y corriente. Protegen equipos como transformadores y motores de gran tamaño. Están diseñados para soportar condiciones de operación más exigentes.

Las Curvas de Operación: Un Mapa de Protección

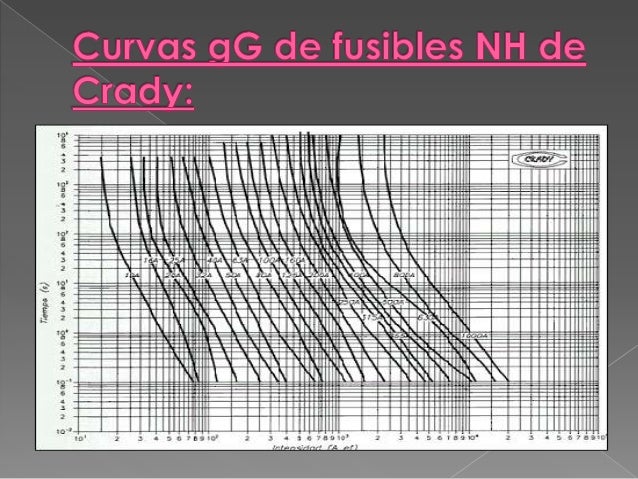

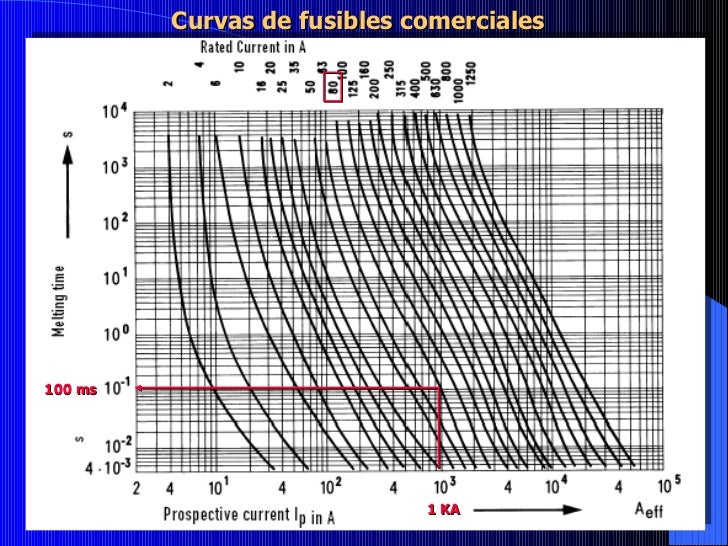

La curva de operación de un fusible es una representación gráfica. Muestra el tiempo que tarda el fusible en interrumpir la corriente. Este tiempo varía según la magnitud de la corriente de falla. Esta curva es fundamental para coordinar la protección del sistema.

El eje horizontal de la curva representa la corriente, generalmente en múltiplos de la corriente nominal del fusible. El eje vertical representa el tiempo, usualmente en segundos o ciclos. Cada punto en la curva indica el tiempo que tardará el fusible en fundirse para una corriente específica. Es esencial comprender que no es una relación lineal, cuanto mayor es la corriente, menor es el tiempo de interrupción.

Cómo Explicarlo en Clase: Consejos para Educadores

Comienza con analogías simples. Compara un fusible con un puente levadizo. El puente (fusible) se levanta (se funde) cuando un barco (corriente) demasiado grande intenta pasar.

Utiliza diagramas y simulaciones. Muestra cómo funciona un fusible en un circuito simple. Explica cómo se interrumpe el flujo de corriente. Las simulaciones interactivas son muy útiles.

Realiza demostraciones prácticas (con seguridad). Si es posible, muestra un fusible real y explica sus componentes. Describe cómo se produce la fusión. La seguridad es primordial al manipular cualquier componente eléctrico.

Errores Comunes y Cómo Evitarlos

Confusión entre corriente nominal e intensidad de falla. Aclara que la corriente nominal es la que el fusible puede soportar continuamente. La intensidad de falla es la que provoca su interrupción.

Pensar que todos los fusibles son iguales. Explica las diferencias entre los diferentes tipos de fusibles y sus aplicaciones específicas. Destaca que la elección del fusible es crucial para la protección adecuada.

Ignorar la importancia de la coordinación. Enfatiza que la selección de fusibles debe coordinarse con otros dispositivos de protección en el sistema. Una mala coordinación puede resultar en disparos innecesarios o falta de protección.

Haciendo el Concepto Atractivo

Presenta estudios de caso reales. Muestra cómo los fusibles han prevenido daños mayores en sistemas eléctricos. Describe escenarios donde un fusible correctamente seleccionado evitó un incendio o la destrucción de un equipo.

Incorpora proyectos prácticos. Pide a los estudiantes que diseñen un sistema de protección simple utilizando fusibles. Que calculen la corriente nominal y seleccionen el fusible adecuado. Esta actividad práctica consolida el aprendizaje.

Utiliza analogías del mundo real. Compara el sistema de protección eléctrica con un sistema inmunológico. Explica que cada componente tiene una función específica para proteger el sistema general.

En resumen, comprender los fusibles de potencia y sus curvas de operación es vital. Permite a nuestros estudiantes abordar problemas en el mundo real con confianza. ¡Espero que estos consejos les sean de gran utilidad!
