Hoja De Caracteristicas De Los Circuitos Integrados

Para entender una hoja de características (datasheet) de un circuito integrado (CI), vamos a analizar los pasos importantes. Empezaremos con la identificación del componente y terminaremos con el entendimiento de los límites operativos.

Paso 1: Identificación del Componente

Primero, ubica el nombre del fabricante y el número de parte del CI. Esta información usualmente está en la parte superior de la hoja de características. Por ejemplo, "Texas Instruments LM741".

Confirma que esta hoja de características corresponde al componente que estás utilizando. Verifica el encapsulado (DIP, SOIC, etc.) y la función principal del CI.

Paso 2: Descripción General

Lee la sección de "Descripción General" o "Características". Aquí encontrarás un resumen de la función del CI. Por ejemplo, "Amplificador Operacional de Propósito General".

Esta sección te dará una idea rápida de para qué sirve el CI. También destacará las principales ventajas y aplicaciones.

Paso 3: Diagrama de Bloques Funcional

Busca el "Diagrama de Bloques Funcional". Este diagrama muestra las partes internas del CI. Por ejemplo, en un amplificador operacional, mostrará las etapas de entrada, ganancia y salida.

Entender este diagrama te ayudará a visualizar cómo funciona el CI internamente. Identifica las conexiones internas clave.

Paso 4: Configuración de Pines (Pinout)

Localiza el "Pinout" o "Diagrama de Pines". Este diagrama muestra cómo están asignados los pines del CI. Por ejemplo, el pin 8 podría ser alimentación positiva (VCC).

Es crucial identificar correctamente cada pin para evitar dañar el CI. Presta atención a la orientación del CI (usualmente indicada por una muesca o un punto).

Paso 5: Características Eléctricas

Revisa la sección de "Características Eléctricas". Aquí encontrarás valores importantes como voltaje de alimentación, corriente de reposo y ganancia típica.

Estos valores te ayudarán a diseñar tu circuito correctamente. Presta especial atención a los valores mínimos, típicos y máximos.

Por ejemplo, el voltaje de alimentación podría ser "±15V (típico), ±22V (máximo)". Esto significa que el CI funcionará mejor con ±15V, pero no debes exceder ±22V.

Paso 6: Características de Rendimiento

Busca la sección de "Características de Rendimiento". Aquí encontrarás información sobre la velocidad, la precisión y otros parámetros relevantes del CI.

Estos parámetros te ayudarán a determinar si el CI es adecuado para tu aplicación. Por ejemplo, en un amplificador operacional, buscarías el ancho de banda, la tasa de respuesta (slew rate) y el offset de voltaje.

Paso 7: Condiciones de Operación Absolutas Máximas

Examina la sección de "Condiciones de Operación Absolutas Máximas". Esta sección lista los límites que nunca debes exceder.

Exceder estos límites puede dañar permanentemente el CI. Por ejemplo, la temperatura máxima de almacenamiento o el voltaje máximo en un pin.

Un ejemplo sería: "Voltaje de Alimentación Máximo: ±25V". Superar este voltaje destruirá el CI.

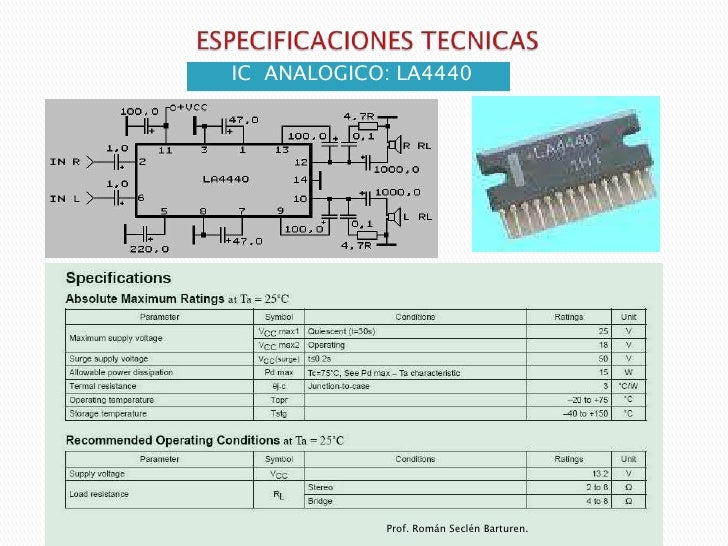

Paso 8: Curvas Caracteristicas

Observa las "Curvas Caracteristicas" o "Gráficas de Rendimiento Típico". Estas gráficas muestran cómo cambia el rendimiento del CI con diferentes condiciones (temperatura, voltaje, etc.).

Estas curvas te darán una mejor comprensión del comportamiento del CI. Por ejemplo, cómo varía la ganancia con la frecuencia.

Paso 9: Información de Aplicación

Revisa la sección de "Información de Aplicación". Aquí encontrarás ejemplos de circuitos y sugerencias para usar el CI.

Esta sección puede ser muy útil para entender cómo aplicar el CI en un diseño real. Busca circuitos de ejemplo que sean similares a tu aplicación.

Finalmente, recuerda que la hoja de características es tu principal fuente de información sobre el circuito integrado. Léela cuidadosamente antes de usar el componente.
