Interruptor De Dos Polos Dos Tiros
Un interruptor de dos polos dos tiros (DPDT, por sus siglas en inglés: Double Pole Double Throw) es un tipo de interruptor eléctrico que permite controlar dos circuitos separados con un solo dispositivo. Es esencial comprender su funcionamiento para diversas aplicaciones eléctricas.
Definición de un Interruptor DPDT
Un interruptor DPDT tiene seis terminales. Imaginemos dos interruptores SPDT (Single Pole Double Throw) unidos. Cada "polo" (pole) representa un circuito independiente que puede ser controlado. Cada "tiro" (throw) representa una de las dos posiciones alternativas a las que puede ser conectado ese circuito. Así, con un interruptor DPDT, podemos controlar dos circuitos diferentes, conectándolos a una de dos opciones para cada uno de ellos.

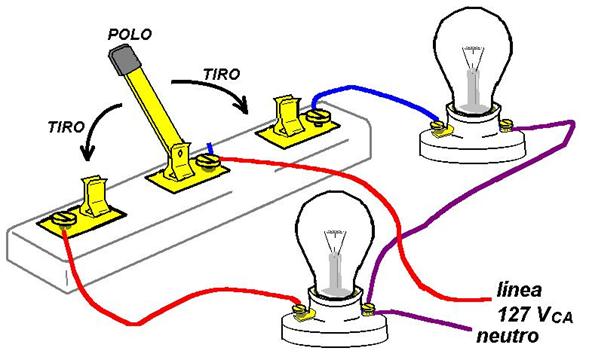

Para entender mejor, pensemos en "polo" como el número de circuitos que controla el interruptor. El "tiro" es el número de posiciones a las que puede conectar cada circuito.
Must Read
Componentes y Funcionamiento
El interruptor DPDT consta de:
- Dos polos: Cada polo controla un circuito eléctrico independiente.
- Dos tiros: Cada polo puede conectarse a uno de dos terminales (tiros).
- Seis terminales: Dos terminales de entrada para los polos, y cuatro terminales de salida (dos para cada polo).
Cuando accionamos el interruptor, ambos polos cambian de posición simultáneamente. Si un polo está conectado al "tiro 1", el otro polo también se conectará a su respectivo "tiro 1". Lo mismo ocurre con el "tiro 2". Esta acción sincronizada es clave para su funcionalidad.
Símbolos del Interruptor DPDT
En los diagramas eléctricos, el interruptor DPDT se representa con dos símbolos SPDT paralelos que están conectados mecánicamente. Esto indica que ambos interruptores se accionan simultáneamente.
Aplicaciones Prácticas
El interruptor DPDT se utiliza en una amplia gama de aplicaciones. Algunos ejemplos comunes incluyen:
Inversión de polaridad de un motor DC: Un interruptor DPDT puede invertir la dirección de rotación de un motor de corriente continua. Al cambiar la polaridad de la alimentación, el motor gira en sentido contrario. Esto se usa en robótica, juguetes y otros dispositivos con motores.
Selección de fuente de alimentación: Se puede usar para seleccionar entre dos fuentes de alimentación diferentes para un circuito. Por ejemplo, elegir entre la red eléctrica y una batería de respaldo. Esto es común en sistemas de alimentación ininterrumpida (UPS).
Conmutación de altavoces: En sistemas de audio, un interruptor DPDT puede dirigir la señal de audio a diferentes pares de altavoces. Esto permite seleccionar qué altavoces se utilizarán.
By-pass de un componente: Un interruptor DPDT puede usarse para puentear o omitir un componente de un circuito. Esto es útil para probar o reparar circuitos sin interrumpir la alimentación a otros componentes.
Ejemplo Detallado: Inversión de Polaridad de un Motor DC
Imaginemos un motor DC. Conectamos los dos terminales del motor a los terminales centrales del interruptor DPDT. Luego, conectamos una fuente de alimentación a los terminales externos del interruptor, pero de forma cruzada. Es decir, el positivo de la fuente a un terminal externo del primer polo, y al negativo en el terminal externo opuesto del segundo polo. Al accionar el interruptor, se invierte la polaridad que llega al motor, cambiando su dirección de giro.
Ventajas del Interruptor DPDT
El interruptor DPDT ofrece varias ventajas:
- Control dual: Permite controlar dos circuitos simultáneamente.
- Versatilidad: Adecuado para una amplia gama de aplicaciones.
- Simplicidad: Aunque pueda parecer complejo, es relativamente fácil de implementar.
En resumen, el interruptor DPDT es una herramienta poderosa para controlar circuitos eléctricos. Entender su funcionamiento abre la puerta a muchas posibilidades en el diseño y la reparación de sistemas electrónicos.
