La Grafica De Consumo Electrico Medido En Watts

La gráfica de consumo eléctrico medido en Watts representa la cantidad de energía eléctrica que un dispositivo o sistema utiliza a lo largo del tiempo. Interpretarla requiere entender sus componentes y cómo se relacionan.

Primer paso: Identifica los ejes de la gráfica. Generalmente, el eje horizontal (eje x) representa el tiempo, que puede estar en segundos, minutos, horas o días. El eje vertical (eje y) representa la potencia en Watts (W). Observa las unidades de medida en cada eje.

Lectura de un Punto Específico

Segundo paso: Para leer el consumo en un instante particular, localiza el punto en el eje del tiempo que te interesa. Por ejemplo, si quieres saber el consumo a las 3:00 PM, encuentra ese punto en el eje x.

Tercer paso: Traza una línea vertical desde ese punto en el eje del tiempo hasta que intercepte la línea de la gráfica. El punto donde se cruzan representa el consumo eléctrico en ese momento.

Cuarto paso: Traza una línea horizontal desde el punto de intersección hasta el eje de la potencia (eje y). El valor en el eje y te indica la cantidad de Watts que se están consumiendo en ese instante. Digamos que la línea horizontal llega hasta el valor 100 en el eje y. Esto significa que a las 3:00 PM se están consumiendo 100 Watts.

Análisis del Consumo a lo Largo del Tiempo

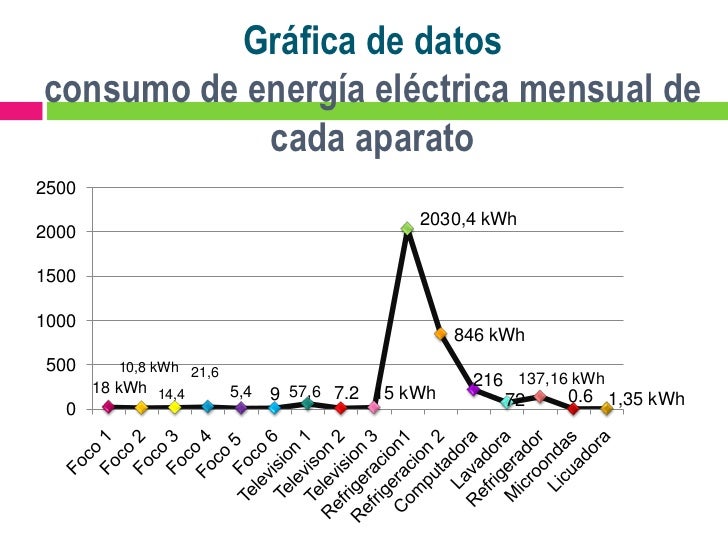

Quinto paso: Observa la forma general de la gráfica. ¿Es una línea recta horizontal? Eso indicaría un consumo constante. ¿Tiene picos y valles? Eso indica que el consumo varía con el tiempo. Un pico alto significa un momento de alto consumo, mientras que un valle bajo significa un momento de bajo consumo.

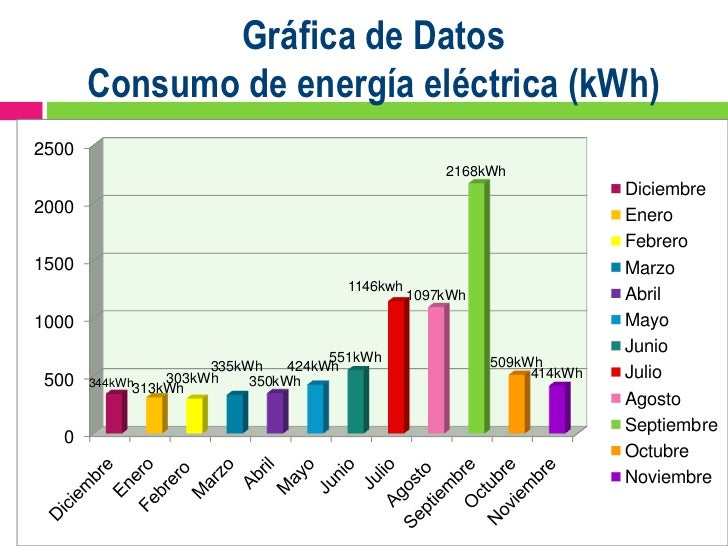

Sexto paso: Identifica patrones en la gráfica. ¿El consumo aumenta durante ciertas horas del día y disminuye durante otras? ¿Hay un aumento repentino en el consumo seguido de una disminución gradual? Por ejemplo, el consumo podría ser alto durante el día cuando se usan luces y electrodomésticos, y bajo durante la noche cuando la mayoría de los dispositivos están apagados. Un aumento repentino podría indicar que se encendió un aparato que consume mucha energía, como un calentador o un aire acondicionado.

Cálculo del Consumo Total de Energía

Séptimo paso: Para calcular la energía total consumida durante un período de tiempo, necesitas calcular el área bajo la curva de la gráfica. Esto puede ser complicado si la gráfica tiene una forma irregular.

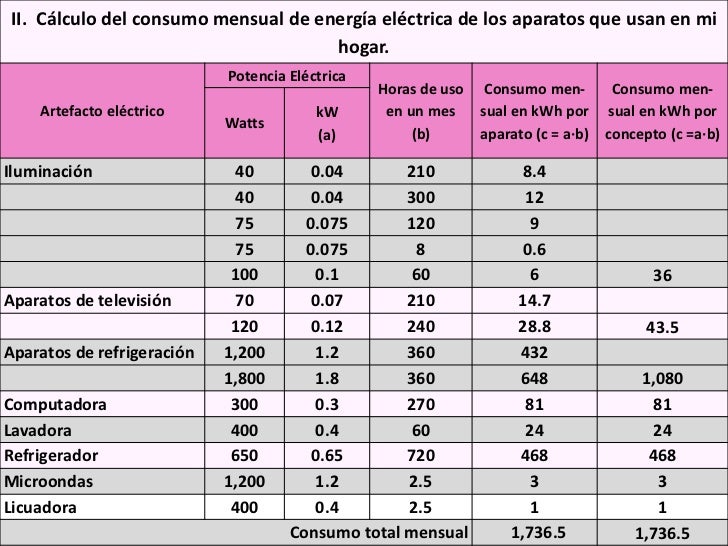

Octavo paso: Si la gráfica es una línea recta horizontal (consumo constante), el área bajo la curva es simplemente un rectángulo. La altura del rectángulo es la potencia (en Watts), y el ancho es el tiempo (en las unidades correspondientes). El área (y por lo tanto la energía consumida) es el producto de la potencia y el tiempo. Por ejemplo, si un dispositivo consume 100 Watts constantemente durante 2 horas, la energía total consumida es 100 Watts * 2 horas = 200 Watt-hora (Wh).

Noveno paso: Si la gráfica tiene una forma irregular, puedes aproximar el área dividiéndola en rectángulos más pequeños y sumando las áreas de los rectángulos. También puedes usar herramientas de cálculo integral (si tienes conocimientos de cálculo) para calcular el área de manera más precisa.

Décimo paso: Recuerda que la energía se mide comúnmente en Kilowatt-hora (kWh). 1 kWh = 1000 Wh. Para convertir Watt-hora a Kilowatt-hora, divide el valor en Watt-hora por 1000. En el ejemplo anterior, 200 Wh = 0.2 kWh.

En resumen, para interpretar una gráfica de consumo eléctrico, observa los ejes, lee los valores en puntos específicos del tiempo, analiza la forma general de la gráfica, identifica patrones y calcula el área bajo la curva para determinar el consumo total de energía. Presta atención a las unidades de medida (Watts, horas, Watt-hora, Kilowatt-hora) para asegurarte de realizar los cálculos correctamente. Entender la gráfica te permite optimizar el consumo energético y ahorrar dinero.
