Las 6 Vistas De Dibujo Tecnico

Las seis vistas de dibujo técnico son fundamentales. Son la base para representar un objeto 3D en 2D. Esto permite a los ingenieros y diseñadores comunicar ideas con precisión.

¿Cuáles son las 6 Vistas?

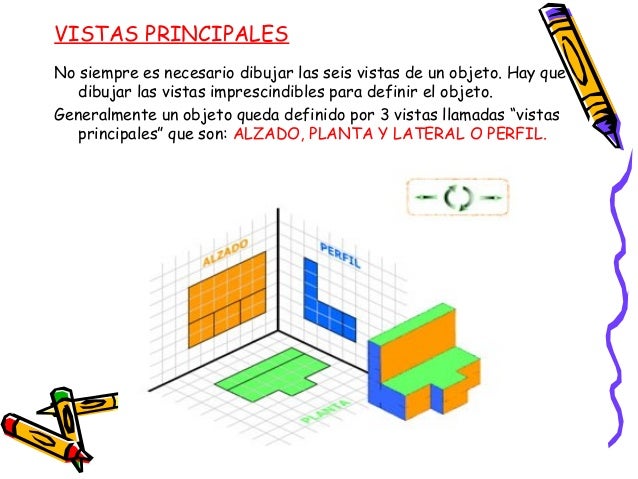

Existen seis vistas ortogonales principales. Frente, superior, lateral derecha, lateral izquierda, inferior y posterior. Cada vista muestra el objeto desde una dirección perpendicular.

Imagina una caja de cristal. El objeto está dentro de la caja. Cada cara de la caja representa una vista. Al desplegar la caja, obtienes las seis vistas en un plano.

Cómo Explicar las Vistas en Clase

Comienza con objetos simples. Cubos, prismas y cilindros son ideales. Permiten a los estudiantes comprender la relación entre 3D y 2D. Utiliza objetos cotidianos como ejemplos: una taza, un libro, un teléfono.

Usa la analogía de la caja de cristal. Es una forma visual y efectiva. Demuestra cómo cada vista proyecta una imagen. Luego, despliega la caja para mostrar la disposición estándar.

Crea ejercicios prácticos. Pide a los estudiantes que dibujen las seis vistas de un objeto. Proporciona objetos físicos o modelos 3D. La práctica es clave para dominar el concepto.

Disposición Estándar de las Vistas

Existe una disposición estándar. La vista frontal es la principal. La vista superior se coloca encima. La vista lateral derecha se coloca a la derecha de la frontal. La vista lateral izquierda, a la izquierda de la frontal.

La vista inferior se coloca debajo de la frontal. Y la vista posterior, generalmente, a la izquierda de la lateral izquierda. Entender esta disposición es crucial para la interpretación.

Explica la importancia de las líneas ocultas. Las líneas ocultas representan aristas que no son visibles. Se dibujan con líneas discontinuas. Indican detalles importantes del objeto.

Errores Comunes

Un error común es la confusión entre las vistas. Los estudiantes a veces mezclan la superior con la frontal. La lateral derecha con la izquierda.

Otra dificultad es la representación de las líneas ocultas. A menudo, se omiten o se dibujan incorrectamente. Recuerda enfatizar su importancia y práctica constante.

La falta de comprensión espacial es un problema recurrente. Los estudiantes pueden tener dificultades para visualizar el objeto en 3D. Incentiva el uso de modelos físicos y software 3D.

Consejos para Hacerlo Atractivo

Utiliza modelos 3D interactivos. Permiten a los estudiantes rotar y visualizar el objeto. Existen muchas herramientas gratuitas disponibles en línea.

Incorpora juegos y actividades. Diseña juegos donde los estudiantes deban identificar las vistas correctas. Usa rompecabezas que requieran la visualización espacial.

Relaciona el dibujo técnico con aplicaciones reales. Muestra ejemplos de cómo se utilizan las vistas en la industria. Diseño de productos, arquitectura, ingeniería mecánica son algunos ejemplos.

Considera proyectos colaborativos. Pide a los estudiantes que diseñen un objeto y creen sus planos técnicos. Esto fomenta el trabajo en equipo y la aplicación práctica.

Software CAD

Introduce el uso de software CAD (Diseño Asistido por Computadora). Es una herramienta fundamental en la industria. Familiariza a los estudiantes con la creación de vistas en un entorno digital.

Existen opciones gratuitas y de bajo costo. TinkerCAD es una buena opción para principiantes. Permite crear modelos 3D sencillos y generar vistas.

Anima a la experimentación. Deja que los estudiantes exploren las funciones del software. Esto les ayudará a desarrollar habilidades y confianza.

Evaluación

Evalúa la comprensión conceptual. Realiza preguntas sobre la disposición de las vistas. Sobre la función de las líneas ocultas.

Evalúa la habilidad práctica. Pide a los estudiantes que dibujen las seis vistas de un objeto. Observa su precisión, limpieza y comprensión de los conceptos.

Utiliza rúbricas claras y concisas. Establece criterios de evaluación específicos. Proporciona retroalimentación constructiva.

Las seis vistas son una habilidad esencial. Con una enseñanza clara y práctica, los estudiantes pueden dominarlas. Esto les abrirá puertas en el mundo del diseño y la ingeniería.
