Ley De Kirchhoff Primera Y Segunda
Hoy exploraremos dos leyes fundamentales en el análisis de circuitos eléctricos: las leyes de Kirchhoff. Estas leyes, desarrolladas por el físico alemán Gustav Kirchhoff, nos proporcionan herramientas esenciales para entender cómo la corriente y el voltaje se distribuyen en un circuito. ¡Vamos a sumergirnos!
Primera Ley de Kirchhoff: Ley de Nodos (o Ley de Corrientes de Kirchhoff - LCK)
La Primera Ley de Kirchhoff, también conocida como la Ley de Nodos o la Ley de Corrientes de Kirchhoff (LCK), se centra en la corriente eléctrica. Un nodo es un punto en un circuito donde se unen dos o más componentes. La LCK establece un principio simple pero poderoso.
Esta ley declara que la suma algebraica de las corrientes que entran y salen de un nodo es igual a cero. En términos más sencillos, la cantidad de corriente que entra en un nodo debe ser igual a la cantidad de corriente que sale del mismo nodo. Imaginemos un cruce de caminos donde los coches representan la corriente. El número de coches que llegan al cruce debe ser el mismo que el número de coches que salen.
Must Read

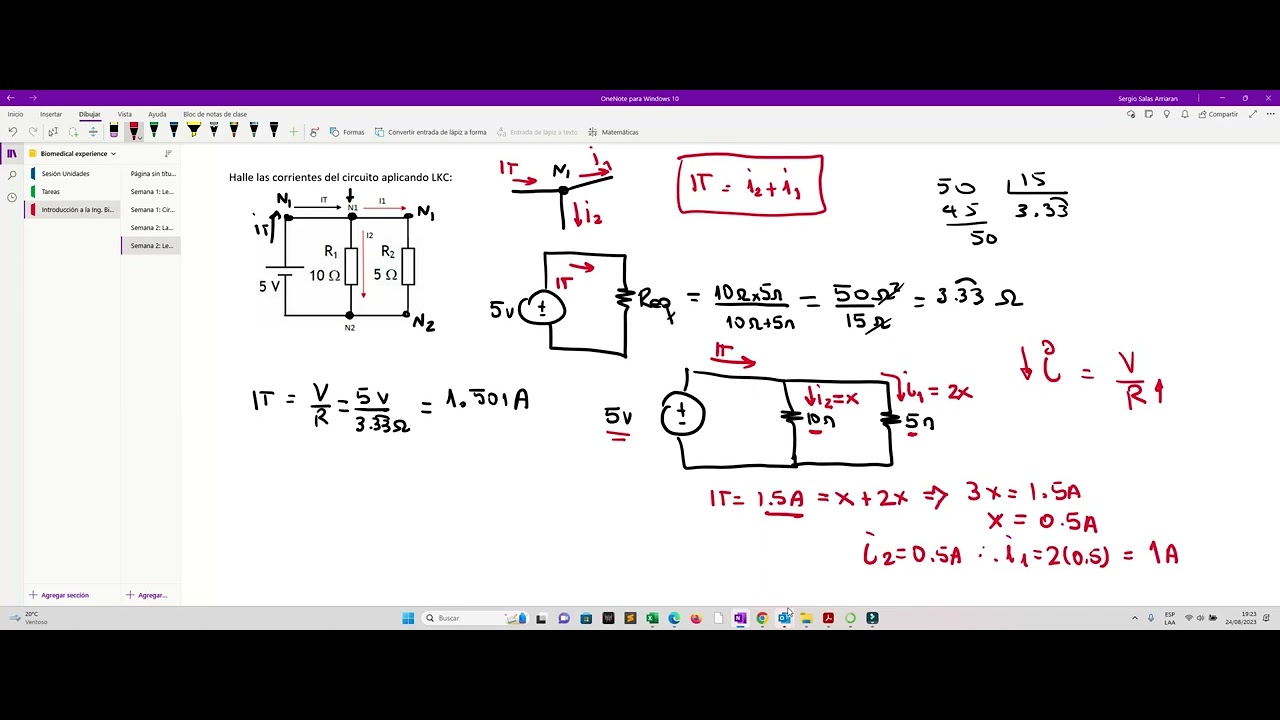

Matemáticamente, la LCK se puede expresar como: ∑Ientrada = ∑Isalida, o equivalentemente, ∑I = 0, considerando la corriente que entra como positiva y la que sale como negativa (o viceversa). Consideremos un nodo donde entran tres corrientes (I1, I2, I3) y salen dos corrientes (I4, I5). La ecuación sería: I1 + I2 + I3 = I4 + I5.
Ejemplo práctico: Imagina un circuito con un nodo donde entran 2 amperios (A) y 3 A. Si solo está saliendo una corriente, esta debe ser de 5 A para equilibrar el nodo. Si salen dos corrientes, una de 1 A, la otra deberá ser de 4 A.
Segunda Ley de Kirchhoff: Ley de Mallas (o Ley de Voltajes de Kirchhoff - LVK)
La Segunda Ley de Kirchhoff, también conocida como la Ley de Mallas o la Ley de Voltajes de Kirchhoff (LVK), se centra en el voltaje. Una malla es un camino cerrado en un circuito, un bucle sin bifurcaciones internas.
La LVK establece que la suma algebraica de las diferencias de potencial (voltajes) en cualquier malla cerrada de un circuito es igual a cero. En otras palabras, la energía ganada (fuentes de voltaje) debe ser igual a la energía perdida (caídas de voltaje) al recorrer completamente la malla.
Pensemos en una montaña rusa. La energía potencial que ganas al subir se convierte en energía cinética al bajar. Al final del recorrido, la energía neta (ignorando las pérdidas por fricción) es cero. De manera similar, en un circuito, el voltaje suministrado por una batería se distribuye entre los componentes del circuito.
Matemáticamente, la LVK se expresa como: ∑V = 0. Es importante definir un sentido de recorrido para la malla (horario o antihorario). Si el voltaje se eleva al recorrer un componente en el sentido elegido, se considera positivo. Si el voltaje cae, se considera negativo. La suma algebraica de todos estos voltajes debe ser cero.
Ejemplo práctico: Considera una malla con una batería de 12 voltios y dos resistencias. Si una resistencia tiene una caída de voltaje de 4 voltios, la otra resistencia debe tener una caída de voltaje de 8 voltios para que la suma total sea cero (12 - 4 - 8 = 0).
Aplicaciones en la vida real
Las leyes de Kirchhoff no son solo conceptos teóricos; tienen aplicaciones prácticas importantes. Se utilizan en el diseño y análisis de circuitos electrónicos, desde los más simples hasta los más complejos.
Los ingenieros utilizan estas leyes para asegurarse de que la corriente y el voltaje se distribuyan correctamente en los dispositivos electrónicos, como ordenadores, teléfonos móviles y sistemas de iluminación. También se utilizan en el diseño de redes eléctricas y sistemas de distribución de energía.
Comprender las leyes de Kirchhoff es crucial para cualquier persona que trabaje con circuitos eléctricos. Proporcionan las bases para resolver problemas y diseñar sistemas electrónicos eficientes y seguros. Dominar estas leyes te abrirá las puertas a un mundo de posibilidades en la electrónica y la ingeniería eléctrica.
