Linea De Accion De Una Fuerza

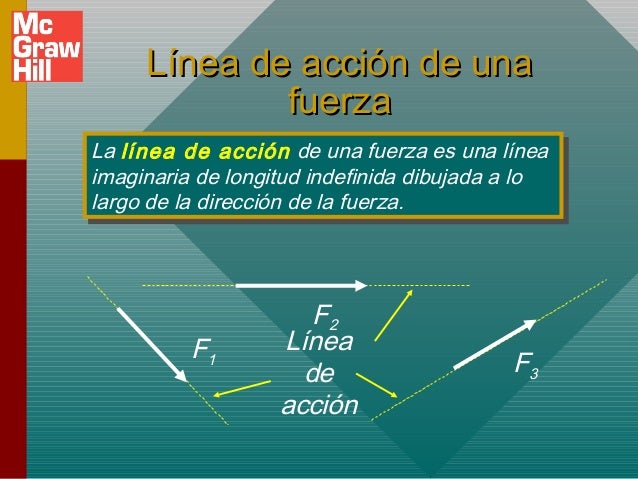

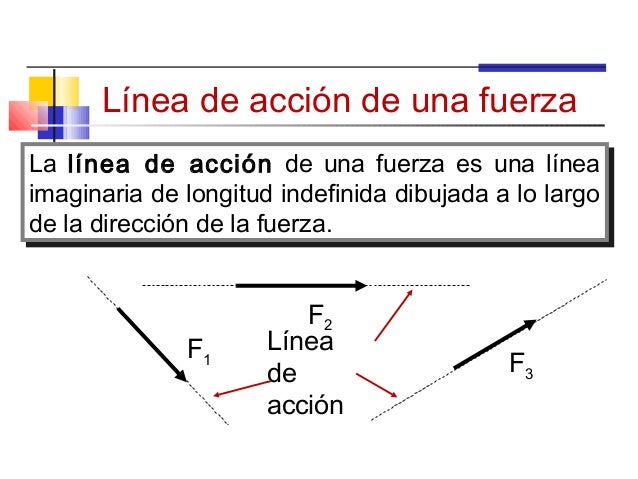

La línea de acción de una fuerza es un concepto fundamental en la física. Esta línea es una línea imaginaria que se extiende indefinidamente a lo largo de la dirección en la que actúa la fuerza.
Paso 1: Identificar la Fuerza
Primero, debemos identificar la fuerza que estamos analizando. Toda fuerza tiene una magnitud (cuánto empuja o jala) y una dirección (hacia dónde empuja o jala).
Por ejemplo, imagina que estás empujando una caja sobre el piso. La fuerza que estás aplicando es el empuje. Esa fuerza tiene una magnitud, digamos 50 Newtons. Y tiene una dirección, supongamos horizontalmente hacia adelante.
Must Read
Paso 2: Determinar la Dirección de la Fuerza
A continuación, es crucial determinar la dirección exacta en la que actúa la fuerza. Esta dirección se puede expresar de varias maneras.
Podría ser un ángulo con respecto a un eje horizontal o vertical. Podría describirse con palabras como "hacia arriba", "hacia abajo", "a la derecha", "a la izquierda", o combinaciones de estas.
En nuestro ejemplo de la caja, dijimos que la dirección era horizontalmente hacia adelante. Esto significa que la línea de acción será horizontal.
Paso 3: Dibujar la Línea de Acción
Una vez que conoces la dirección, puedes dibujar la línea de acción. Piensa en una línea recta infinita que coincide con la dirección de la fuerza.
Esta línea pasa por el punto donde la fuerza está siendo aplicada. Se extiende indefinidamente en ambas direcciones.
En el ejemplo de la caja, dibujarías una línea horizontal que pasa por la caja. Esta línea se extiende a la izquierda y a la derecha, mucho más allá del tamaño de la caja.
Paso 4: Representar la Línea de Acción Gráficamente
Para representar la línea de acción gráficamente, generalmente se usa una línea punteada o una línea continua fina. La flecha que representa la fuerza se dibuja sobre esta línea.
La longitud de la flecha indica la magnitud de la fuerza. La punta de la flecha indica la dirección.
Recuerda que la línea de acción continúa más allá de la flecha. Es una línea imaginaria que define la dirección de la fuerza.
Ejemplo Adicional: Peso de un Objeto
Considera el peso de un objeto. El peso es la fuerza de gravedad que la Tierra ejerce sobre el objeto. La dirección del peso es siempre verticalmente hacia abajo.
La línea de acción del peso es una línea vertical que pasa por el centro de gravedad del objeto. Se extiende hacia arriba y hacia abajo desde ese punto.
Cuando dibujas el diagrama de cuerpo libre, dibujarás una flecha apuntando hacia abajo desde el centro del objeto. Esta flecha representa el peso, y está sobre la línea de acción vertical.
Importancia de la Línea de Acción

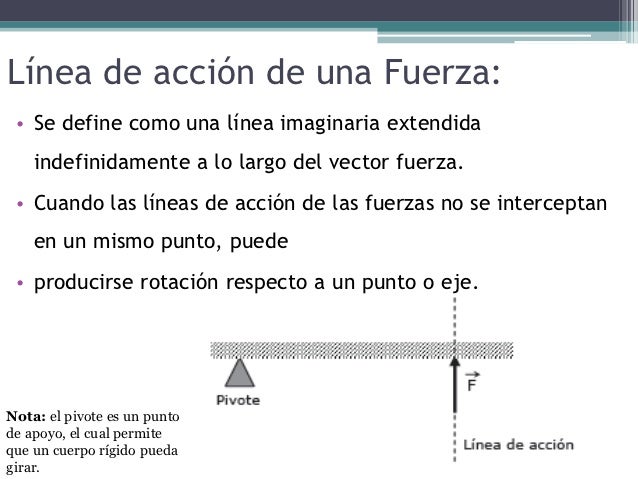

La línea de acción es importante para entender el efecto de una fuerza sobre un objeto. Por ejemplo, el torque (momento de una fuerza) depende de la distancia perpendicular entre la línea de acción de la fuerza y el punto de referencia.
También es crucial en el análisis de estructuras y equilibrio estático. La posición de la línea de acción determina si una fuerza causa traslación o rotación.
En resumen, identificar y comprender la línea de acción de una fuerza es un paso clave para resolver problemas de mecánica.
