Linea De Energia Y Linea De Gradiente Hidraulico

La línea de energía (LE) y la línea de gradiente hidráulico (LGH) son conceptos clave en la mecánica de fluidos. Ayudan a visualizar la energía de un fluido que fluye a través de una tubería o canal.

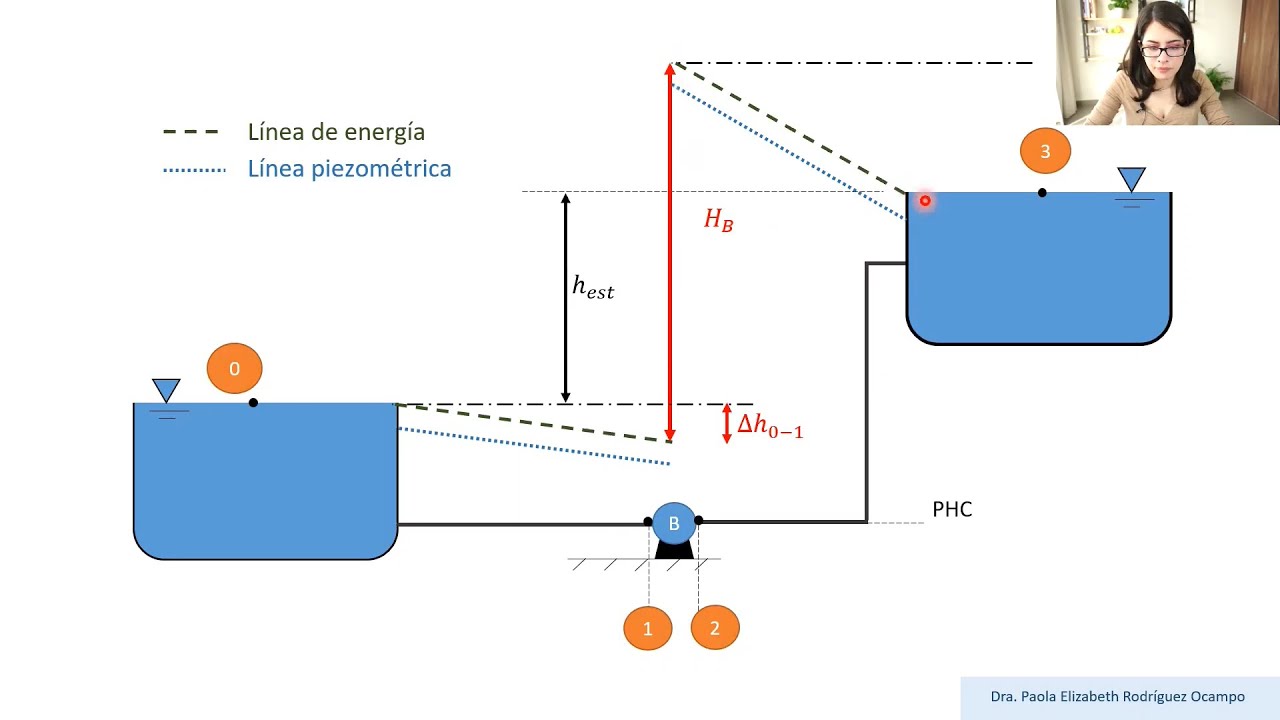

Línea de Energía (LE)

La LE representa la energía total del fluido por unidad de peso a lo largo del flujo. Es como una carretera que muestra la energía que tiene el agua en cada punto.

Definición: Es la línea que une puntos que representan la suma de la altura de presión, la altura de velocidad y la altura de elevación del fluido.

Vamos por partes:

• Altura de presión: Es la presión del fluido dividida por su peso específico. Imagina que estás midiendo la presión del agua en una tubería con un tubo vertical. La altura del agua en el tubo representa la altura de presión.
• Altura de velocidad: Es la velocidad del fluido al cuadrado dividida por dos veces la gravedad (v²/2g). Representa la energía cinética del fluido. Si el agua corre más rápido, la altura de velocidad es mayor.
• Altura de elevación: Es la altura física del fluido con respecto a un punto de referencia. Si la tubería está a 10 metros sobre el suelo, la altura de elevación es 10 metros.

La LE siempre disminuye en la dirección del flujo debido a las pérdidas de energía por fricción. Es decir, el agua pierde energía al rozar contra las paredes de la tubería.

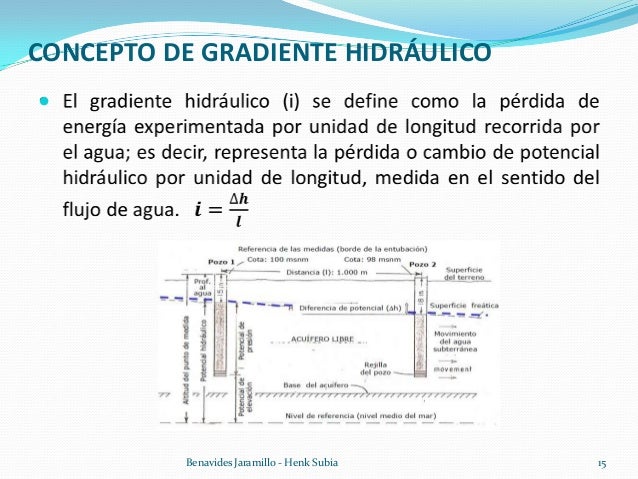

Línea de Gradiente Hidráulico (LGH)

La LGH representa la energía potencial del fluido por unidad de peso. Es como un camino que muestra la altura que alcanzaría el agua en un punto, sin considerar su velocidad.

Definición: Es la línea que une puntos que representan la suma de la altura de presión y la altura de elevación del fluido.

En otras palabras, la LGH es la LE menos la altura de velocidad.

La LGH también disminuye en la dirección del flujo debido a las pérdidas de energía. Sin embargo, su pendiente puede ser diferente a la de la LE, ya que la altura de velocidad puede cambiar a lo largo del flujo.

Importante: La LGH nunca puede estar por debajo de la tubería (salvo en casos especiales como vacío). Si la LGH toca la tubería, la presión en ese punto es cero.

Diferencia Clave

La principal diferencia entre la LE y la LGH es la altura de velocidad. La LE incluye la altura de velocidad, mientras que la LGH no.

Ejemplo: Imagina una tubería que se estrecha. La velocidad del agua aumenta en la parte estrecha, por lo que la altura de velocidad aumenta. La LE se mantiene casi constante (descontando las pérdidas por fricción), pero la LGH disminuye porque la altura de velocidad ha aumentado a expensas de la altura de presión.

Aplicaciones

Entender la LE y la LGH es crucial para:

• Diseñar sistemas de tuberías eficientes.
• Predecir la presión en diferentes puntos de un sistema.
• Identificar zonas de posible cavitación (formación de burbujas de vapor debido a la baja presión).

En resumen, la LE y la LGH son herramientas valiosas para comprender y analizar el comportamiento de los fluidos en movimiento.
