Lineas De Transmision Balanceadas Y Desbalanceadas

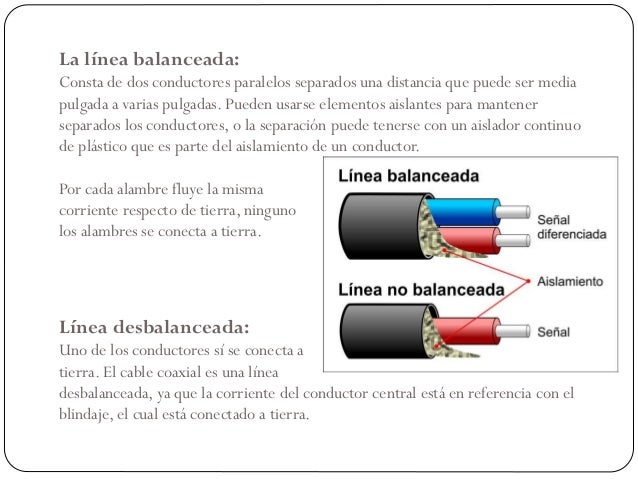

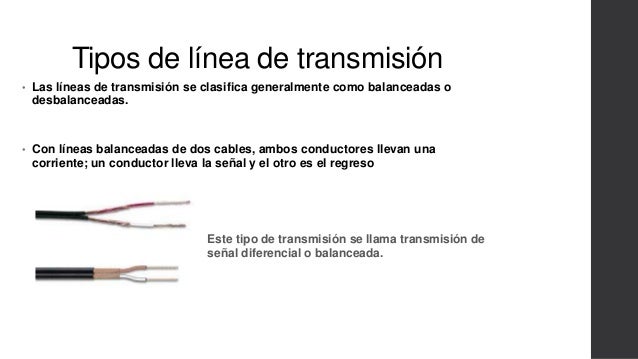

Una línea de transmisión balanceada transporta una señal como la diferencia entre dos conductores, mientras que una línea de transmisión desbalanceada transporta una señal utilizando un solo conductor y una referencia a tierra.

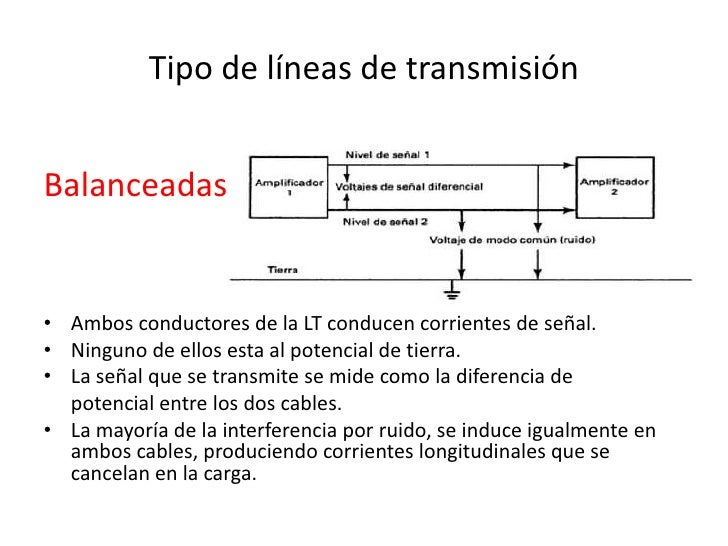

¿Cómo funciona una línea balanceada? Primero, la señal original se divide en dos copias, una invertida con respecto a la otra. Estos dos polos de la señal se envían a través de dos conductores. El ruido y la interferencia captados por ambos conductores tienden a ser idénticos (modo común). En el receptor, se calcula la diferencia entre las dos señales, cancelando el ruido en modo común y preservando la señal original. Un ejemplo común es el cable XLR usado en micrófonos profesionales.

¿Cómo funciona una línea desbalanceada? En una línea desbalanceada, la señal viaja a través de un solo conductor, mientras que el otro conductor se usa como tierra, una referencia de potencial común. El ruido recogido por el conductor no se cancela ya que no hay una señal invertida con la cual compararlo. Esto hace que las líneas desbalanceadas sean más susceptibles al ruido, especialmente en distancias largas. Un ejemplo cotidiano es el cable RCA utilizado para conectar reproductores de audio a amplificadores domésticos.

La principal diferencia entre ambos tipos es la inmunidad al ruido. Las líneas balanceadas son mucho más resistentes al ruido y la interferencia electromagnética porque cualquier ruido recogido se cancela al recibir la señal. Las líneas desbalanceadas son más susceptibles al ruido porque cualquier ruido recogido se añade a la señal.

Por ejemplo, en un estudio de grabación profesional, se utilizan cables balanceados (XLR o TRS) para conectar micrófonos a la consola de mezcla. Esto asegura que la señal del micrófono llegue limpia, sin ruido de la iluminación o los equipos eléctricos cercanos. En contraste, un equipo de música doméstico podría usar cables desbalanceados (RCA) para conectar un reproductor de CD a un amplificador, ya que las distancias son cortas y el ruido suele ser menos problemático. Usar el tipo correcto de conexión asegura la mejor calidad de audio posible.
