Manual De Diseño Por Sismo Cfe 2015

El Manual de Diseño por Sismo CFE 2015 es un documento técnico de la Comisión Federal de Electricidad (CFE) en México que establece los criterios y procedimientos para el diseño estructural de instalaciones eléctricas, considerando la amenaza sísmica. En esencia, busca garantizar la seguridad y funcionalidad de estas instalaciones ante un evento sísmico.

El proceso de diseño, según el manual, involucra varios pasos:

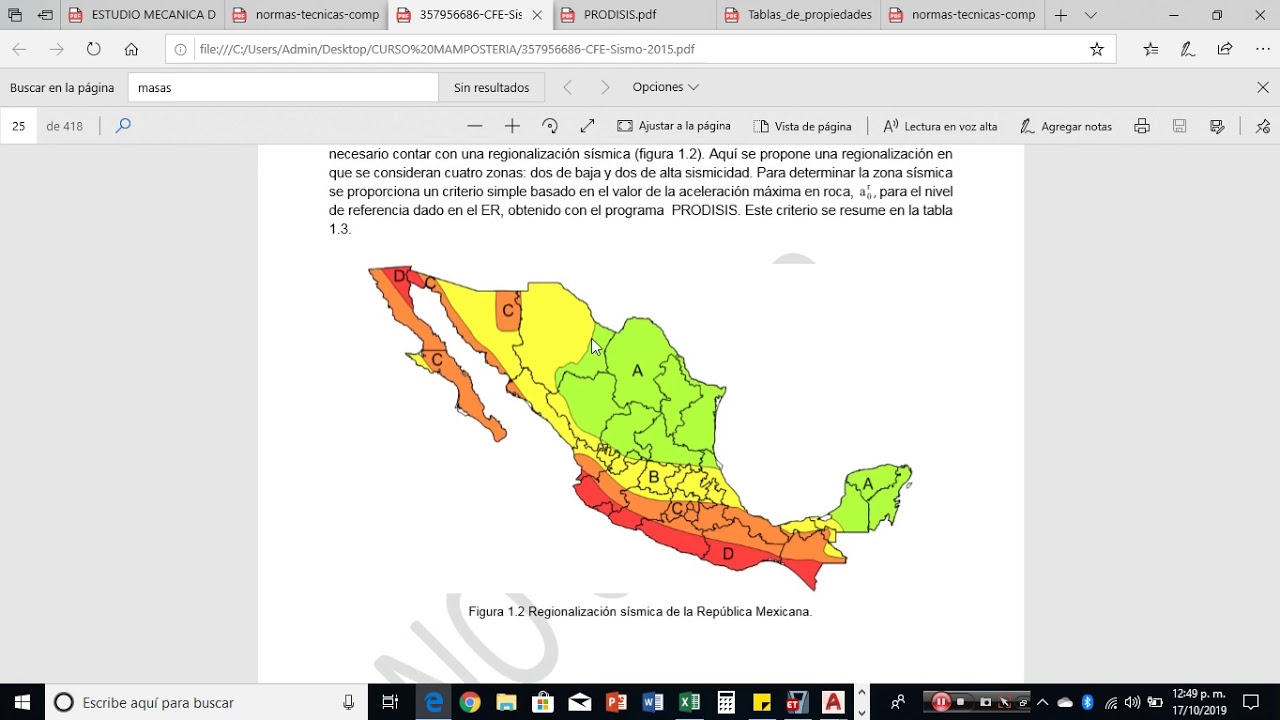

1. Determinación de la amenaza sísmica: Se define el espectro de diseño sísmico específico para el sitio donde se ubicará la estructura. Esto se basa en estudios de riesgo sísmico que consideran la sismicidad histórica y las características del suelo. Por ejemplo, si un sitio está en una zona de alta sismicidad, el espectro de diseño tendrá mayores aceleraciones.
2. Modelado estructural: Se crea un modelo matemático de la estructura, representando sus propiedades físicas y la forma en que responde a las fuerzas sísmicas. Considerar la rigidez y masa de los elementos es crucial. Por ejemplo, una subestación eléctrica debe ser modelada con precisión, incluyendo torres, transformadores, y sus conexiones.
3. Análisis sísmico: Se aplican las fuerzas sísmicas al modelo y se analiza la respuesta de la estructura. Esto puede hacerse mediante métodos estáticos o dinámicos, dependiendo de la complejidad de la estructura. El método estático se utiliza para estructuras simples, mientras que el dinámico es necesario para estructuras más complejas.
4. Diseño y verificación: Se dimensionan los elementos estructurales (vigas, columnas, etc.) para resistir las fuerzas sísmicas calculadas. Se verifica que los esfuerzos y deformaciones estén dentro de los límites permisibles según el manual. Por ejemplo, se calcula el refuerzo necesario en las columnas de una subestación para evitar fallas durante un sismo.

Importancia Práctica:

• Asegura la continuidad del suministro eléctrico después de un sismo, crucial para servicios de emergencia y la recuperación de la población.
• Reduce el riesgo de daños a la infraestructura eléctrica, minimizando costos de reparación y evitando interrupciones prolongadas.
