Mapa Conceptual Del Modulo De Young

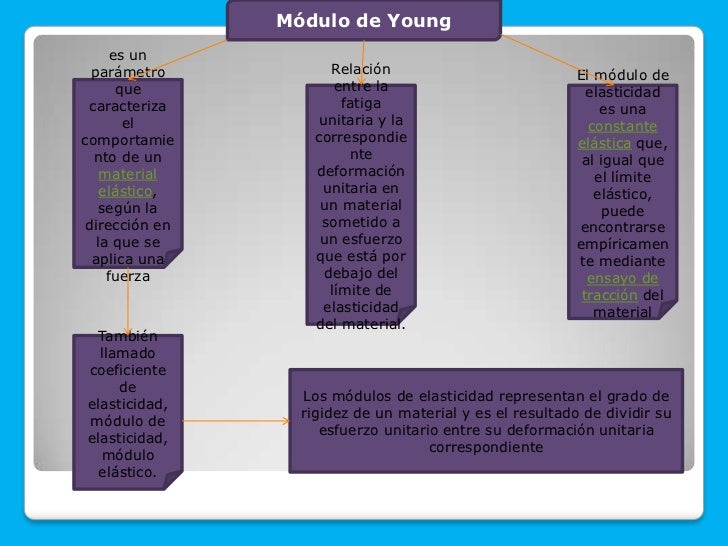

Vamos a crear un mapa conceptual del Módulo de Young.
Definición Principal
El Módulo de Young, representado comúnmente como E, es una propiedad de un material.
Describe su rigidez o resistencia a la deformación elástica. Considera la relación entre el esfuerzo y la deformación.
Must Read
Conceptos Clave
Comencemos con el Esfuerzo (Stress).
El esfuerzo se define como la fuerza aplicada por unidad de área. Se mide en Pascales (Pa) o libras por pulgada cuadrada (psi).
Luego, está la Deformación (Strain).
La deformación es el cambio relativo en la longitud de un material. Es adimensional.
La Fórmula del Módulo de Young
La fórmula central es: E = Esfuerzo / Deformación.
Esto significa que el Módulo de Young es la relación directa entre estas dos magnitudes. Un alto E indica un material muy rígido.
Tipos de Esfuerzo
Hay varios tipos de esfuerzo.
Tensión (Tension) es el esfuerzo causado por el estiramiento. Implica fuerzas que jalan el material.
Compresión (Compression) es el esfuerzo causado por la compresión. Se debe a fuerzas que empujan el material.
Cizalladura (Shear) es el esfuerzo causado por fuerzas paralelas. Piensa en cortar con tijeras.
Relación con la Deformación
Cada tipo de esfuerzo provoca un tipo correspondiente de deformación.
La Deformación por Tensión es el alargamiento del material. Se produce al aplicar tensión.
La Deformación por Compresión es el acortamiento del material. Resulta de la aplicación de compresión.
La Deformación por Cizalladura es el cambio de ángulo. Ocurre con la aplicación de cizalladura.
Comportamiento Elástico vs. Plástico
Es crucial diferenciar entre comportamiento elástico y plástico.
En el rango Elástico, el material vuelve a su forma original después de remover la carga. La deformación es reversible.
En el rango Plástico, el material sufre una deformación permanente. La deformación es irreversible.
El Módulo de Young solo es válido en el rango elástico.
Factores que Afectan el Módulo de Young
Varios factores pueden afectar el valor del Módulo de Young.
La Temperatura es uno de ellos. Generalmente, el módulo disminuye con el aumento de la temperatura.
La Composición del Material también es importante. Diferentes materiales tienen diferentes módulos de Young.
El Tratamiento Térmico también puede influir. Puede alterar la microestructura del material.
Aplicaciones
El Módulo de Young tiene muchas aplicaciones.
Se utiliza en el Diseño de Estructuras. Permite calcular la deformación bajo carga.
También se utiliza en la Selección de Materiales. Ayuda a elegir el material adecuado para una aplicación específica.
Se usa en el análisis de Ingeniería Civil y Ingeniería Mecánica.
Conclusión
El Módulo de Young es una propiedad fundamental para la ingeniería. Describe la rigidez de un material.
Es esencial comprender los conceptos de esfuerzo y deformación. También es importante considerar el rango elástico del material.
Este mapa conceptual proporciona una visión general del Módulo de Young y sus aplicaciones.
