Ordena Los Pasos Para Soldar Un Componente Electrónico

¿Alguna vez te has preguntado cómo se conectan todos esos pequeños componentes en una placa electrónica para que funcionen tu teléfono, tu computadora o incluso tu tostadora? Una de las formas más comunes es a través de la soldadura. Vamos a ver cómo se hace.

¿Qué es soldar?

Soldar es como usar pegamento, pero en lugar de pegamento, usamos metal fundido para unir dos partes de metal. Imagina que estás construyendo algo con bloques de Lego. La soldadura es como el pegamento especial que une esos bloques de forma permanente (o al menos, semipermanente).

En electrónica, soldamos componentes como resistencias, condensadores y chips a una placa de circuito impreso (PCB). La PCB es como el tablero donde construimos nuestro circuito electrónico.

La soldadura crea una conexión eléctrica y mecánica fuerte entre el componente y la placa. Esto permite que la electricidad fluya correctamente a través del circuito.

Materiales necesarios

Para soldar, necesitamos algunas cosas básicas:

• Soldador: Es una herramienta que calienta el metal de soldadura para que se funda. Piensa en él como una plancha pequeña para derretir metal.
• Soldadura: Es el metal que usamos para unir las partes. Suele venir en forma de hilo.
• Placa de circuito impreso (PCB): Es la base donde vamos a soldar nuestros componentes.
• Componentes electrónicos: Resistencias, condensadores, LEDs, etc.
• Esponja húmeda: Para limpiar la punta del soldador.
• Extractor de humos (opcional): Para eliminar los humos tóxicos de la soldadura.

Pasos para soldar un componente electrónico

Aquí te presento los pasos en el orden correcto para soldar un componente a una PCB:

1. Limpia la punta del soldador: Usa la esponja húmeda para limpiar la punta del soldador. Esto elimina cualquier residuo y asegura una buena transferencia de calor. Imagina que estás limpiando un pincel antes de pintar, para que el color salga puro.
2. Calienta la almohadilla y el terminal del componente: Toca la punta del soldador simultáneamente en la almohadilla de la PCB (el pequeño círculo de metal donde va el componente) y en el terminal del componente (la patita de metal del componente). Debes calentarlos ambos al mismo tiempo.

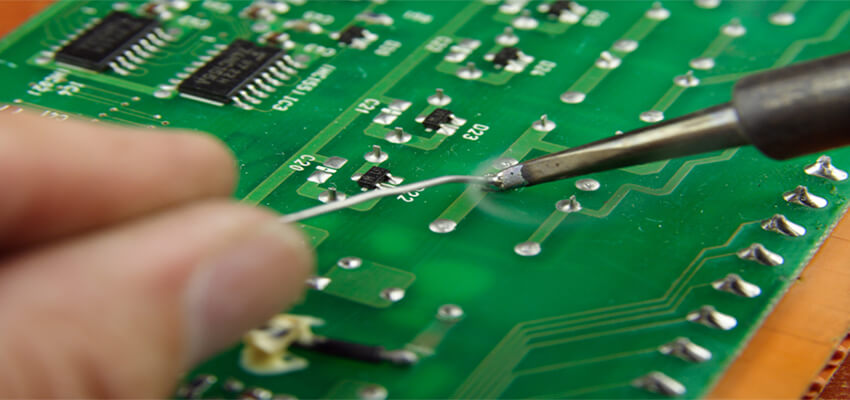

3. Aplica soldadura: Una vez que la almohadilla y el terminal estén calientes, aplica la soldadura a la unión. La soldadura debe fundirse y fluir suavemente alrededor de la unión. No apliques la soldadura directamente al soldador.
4. Retira la soldadura primero, luego el soldador: Retira el hilo de soldadura. Espera un segundo y después retira el soldador. Esto evita que la soldadura se mueva mientras se enfría y asegura una buena conexión.
5. Deja enfriar la soldadura: No toques la soldadura hasta que se haya enfriado completamente. La soldadura enfriada debe tener un aspecto brillante y cónico. Una soldadura opaca y grumosa indica una "soldadura fría" que puede no conducir bien la electricidad.

Consejos importantes

Soldar puede parecer complicado al principio, pero con práctica se vuelve más fácil. Aquí tienes algunos consejos:

• Practica: Antes de soldar componentes reales, practica con trozos de cable o componentes viejos.
• Usa la temperatura adecuada: Ajusta la temperatura del soldador a la adecuada para el tipo de soldadura que estás usando. Demasiado calor puede dañar los componentes.
• No te excedas con la soldadura: Usar demasiada soldadura puede crear cortocircuitos.
• Trabaja en un área bien ventilada: Los humos de la soldadura son tóxicos.

¡Ahora ya sabes los pasos básicos para soldar un componente electrónico! Recuerda practicar y tener cuidado con el calor. ¡Buena suerte en tus proyectos electrónicos!
