Partes De Un Intercambiador De Calor De Coraza Y Tubos
Un intercambiador de calor de coraza y tubos es un dispositivo que transfiere calor entre dos fluidos sin que se mezclen. Piénsalo como un radiador de coche, pero a mayor escala y para diferentes aplicaciones.

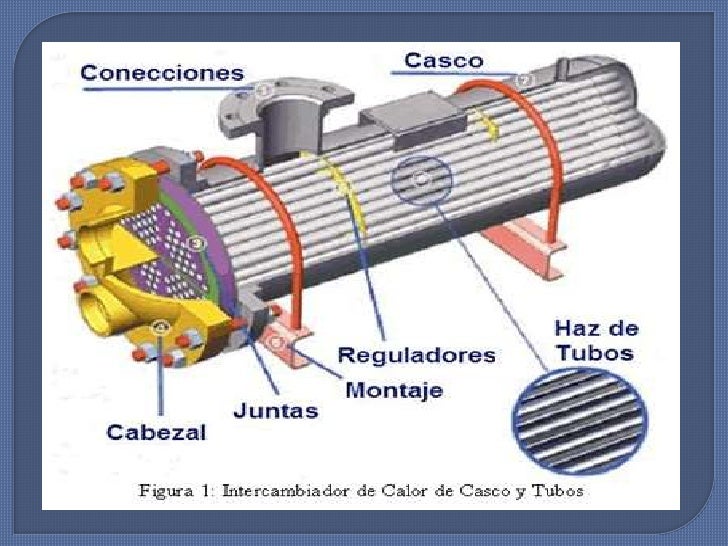

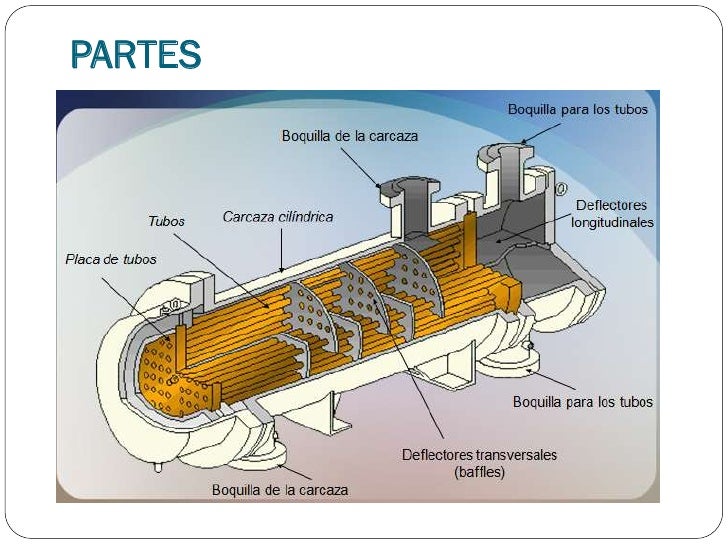

Partes Principales de un Intercambiador de Calor de Coraza y Tubos
Vamos a explorar las partes más importantes de este tipo de intercambiador de calor. Entender cada componente es crucial para comprender cómo funciona el sistema en su totalidad.
1. Coraza (Shell)
La coraza es la cubierta exterior del intercambiador. Es un cilindro grande que contiene todos los demás componentes. Imagina que es el cuerpo principal del radiador. El fluido que fluye a través de la coraza, llamado fluido del lado de la coraza, rodea a los tubos. La coraza debe ser lo suficientemente resistente para soportar la presión del fluido y las temperaturas de operación.
Must Read
2. Tubos (Tubes)
Los tubos son una serie de conductos que atraviesan la coraza. El fluido del lado de los tubos fluye por dentro de estos tubos. Están hechos de materiales conductores del calor, como cobre o acero inoxidable, para facilitar la transferencia de calor. Se agrupan formando un haz de tubos.
3. Placas Tubulares (Tubesheets)
Las placas tubulares son láminas gruesas de metal que soportan los tubos en ambos extremos del intercambiador. Tienen agujeros perforados para que los tubos pasen a través de ellos. Las placas tubulares sellan los tubos a la coraza, evitando que los fluidos se mezclen. Piensa en ellas como los soportes que sujetan los extremos de los tubos en un radiador.
4. Deflectores (Baffles)
Los deflectores son placas internas dentro de la coraza que dirigen el flujo del fluido del lado de la coraza. Forzar al fluido a fluir en un patrón específico sobre los tubos aumenta la eficiencia de la transferencia de calor. Imagina que son obstáculos que obligan al agua a pasar cerca de todas las partes del radiador de tu coche para enfriarlo mejor.
5. Cabezales (Heads)
Los cabezales, también llamados tapas de los canales, están ubicados en los extremos del intercambiador. Dirigen el flujo del fluido del lado de los tubos hacia y desde los tubos. Existen diferentes diseños de cabezales para controlar la dirección del flujo (por ejemplo, un solo paso o múltiples pasos). Son como las entradas y salidas del radiador de tu coche.
6. Boquillas (Nozzles)
Las boquillas son las conexiones donde los fluidos entran y salen del intercambiador. Hay boquillas para el fluido del lado de la coraza y boquillas para el fluido del lado de los tubos. Permiten que los fluidos se conecten a las tuberías externas.
En resumen, un intercambiador de calor de coraza y tubos es un sistema complejo con partes bien definidas. Cada parte juega un papel vital en la transferencia eficiente de calor entre dos fluidos. Conocer estas partes te ayudará a entender mejor el funcionamiento de estos importantes dispositivos.
