Partes De Un Intercambiador De Calor De Doble Tubo
José Hernández

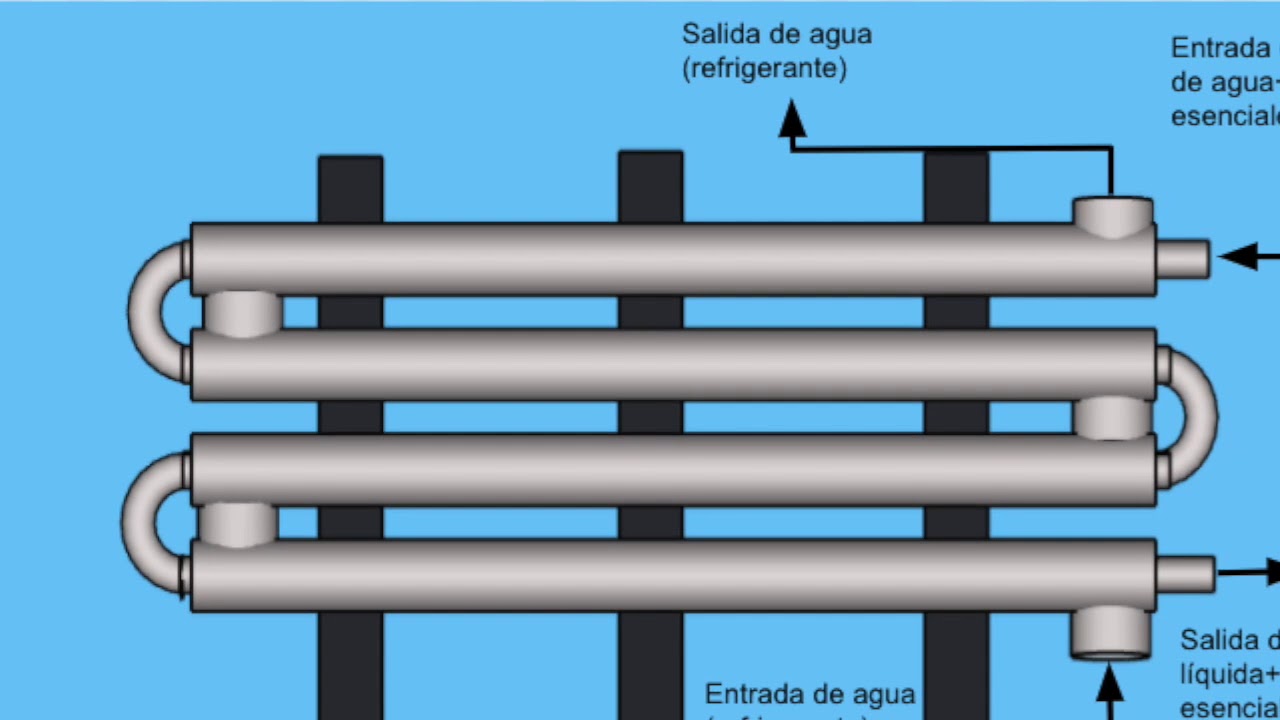

Un intercambiador de calor de doble tubo es un tipo sencillo de intercambiador de calor que consta básicamente de dos tubos concéntricos, uno dentro del otro. Uno de los fluidos fluye a través del tubo interior, mientras que el otro fluye en el espacio anular (también llamado carcasa) entre los dos tubos. El intercambio de calor ocurre a través de la pared del tubo interior.
Los componentes clave de un intercambiador de calor de doble tubo son:
Tubo Interior: Es el tubo más pequeño por el que fluye uno de los fluidos. Generalmente es hecho de un material conductor térmico como el cobre o el acero inoxidable.
Tubo Exterior (Carcasa): Es el tubo más grande que encierra el tubo interior, creando el espacio anular para el flujo del segundo fluido. Proporciona soporte estructural y contiene el fluido externo.
Conexiones de Entrada y Salida: Permiten que los fluidos entren y salgan del intercambiador. Están diseñadas para dirigir el flujo de los fluidos a través de las trayectorias deseadas (co-corriente o contra-corriente).
Intercambiador de Doble Tubo - YouTube
Cabezales o Retornos: Se utilizan en los extremos del intercambiador para invertir la dirección del flujo y aumentar la eficiencia del intercambio de calor en configuraciones multi-paso. Permiten que el fluido fluya a través de múltiples secciones del intercambiador antes de salir.
Soportes y Baffles (opcional): Los soportes aseguran la estabilidad del conjunto. Los baffles, si están presentes, se colocan en el espacio anular para dirigir el flujo del fluido, incrementando la turbulencia y mejorando la transferencia de calor. No todos los diseños de doble tubo los incorporan.
Intercambiador de calor Los intercambiadores de calor son
El flujo dentro de un intercambiador de calor de doble tubo puede ser co-corriente (ambos fluidos fluyen en la misma dirección) o contra-corriente (los fluidos fluyen en direcciones opuestas). El flujo contra-corriente es generalmente más eficiente porque mantiene una diferencia de temperatura más constante a lo largo del intercambiador.
Ejemplo 1: Calentar agua usando vapor. El vapor fluye por el tubo interior, condensándose y liberando calor, mientras que el agua fluye por el espacio anular, absorbiendo ese calor.
Intercambiadores de Calor: - ppt video online descargar
Ejemplo 2: Enfriar aceite hidráulico caliente utilizando agua fría. El aceite caliente pasa por el tubo interior y el agua fría por la carcasa, retirando calor del aceite.
Los intercambiadores de calor de doble tubo son relativamente fáciles de diseñar y mantener. Aunque son menos eficientes que otros tipos de intercambiadores, son útiles para aplicaciones a pequeña escala o cuando el espacio es limitado. Su simplicidad los hace ideales para enseñar los principios básicos de la transferencia de calor. Se utilizan comúnmente en industrias químicas, alimentarias y de procesamiento de aguas residuales para aplicaciones donde las tasas de flujo son bajas o se requiere una alta resistencia a la presión.
