Partes Internas De Un Transformador Trifasico
Empecemos por lo fundamental: un transformador trifásico es un dispositivo eléctrico que se utiliza para cambiar el voltaje de un sistema de energía trifásico. En pocas palabras, toma electricidad trifásica a un voltaje y la transforma en electricidad trifásica a otro voltaje, manteniendo la misma frecuencia.

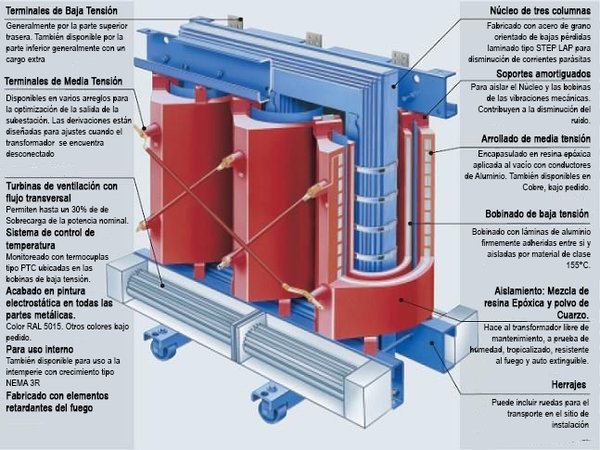

Ahora, veamos las partes internas clave que hacen que esto sea posible:
1. Núcleo (Core): Es el corazón del transformador. Generalmente está hecho de láminas de acero al silicio apiladas. Su función es proporcionar un camino de baja reluctancia para el flujo magnético. Imagínalo como el "cuerpo" sobre el que se enrollan las bobinas.
2. Bobinados (Windings): Son los cables enrollados alrededor del núcleo. Hay dos tipos principales: * Bobinado Primario: Recibe la energía trifásica del voltaje de entrada. * Bobinado Secundario: Entrega la energía trifásica al voltaje de salida. La relación entre el número de vueltas en el primario y el secundario determina la relación de transformación del voltaje. Por ejemplo, si el secundario tiene la mitad de vueltas que el primario, el voltaje de salida será la mitad del voltaje de entrada.
3. Aislamiento (Insulation): Es crucial para evitar cortocircuitos entre los bobinados y el núcleo. Se utilizan materiales como papel impregnado en aceite o resinas epóxicas.
4. Aceite Aislante (Insulating Oil): En muchos transformadores de potencia, el aceite cumple una doble función: aísla eléctricamente los componentes y ayuda a disipar el calor generado durante el funcionamiento.
5. Tanque (Tank): Es la estructura que contiene el núcleo, los bobinados y el aceite (si aplica). Protege los componentes internos del ambiente y proporciona un medio para enfriar el transformador.
6. Conexiones (Connections): Son los terminales donde se conectan los cables de entrada y salida. Se configuran en diferentes arreglos, como Delta (Δ) o Estrella (Y), dependiendo de los requisitos del sistema.
Aplicaciones prácticas: Los transformadores trifásicos están en todas partes. Los ves en subestaciones eléctricas reduciendo el voltaje para distribuirlo a las ciudades. También están presentes en fábricas para alimentar maquinaria pesada. Incluso en tu casa, un transformador trifásico (aunque más pequeño) podría estar reduciendo el voltaje para alimentar algunos electrodomésticos.
