Pérdidas En Un Motor De Inducción

Comprender las pérdidas en un motor de inducción es crucial. Resolver problemas relacionados implica un enfoque metódico.

Identificación de las Pérdidas

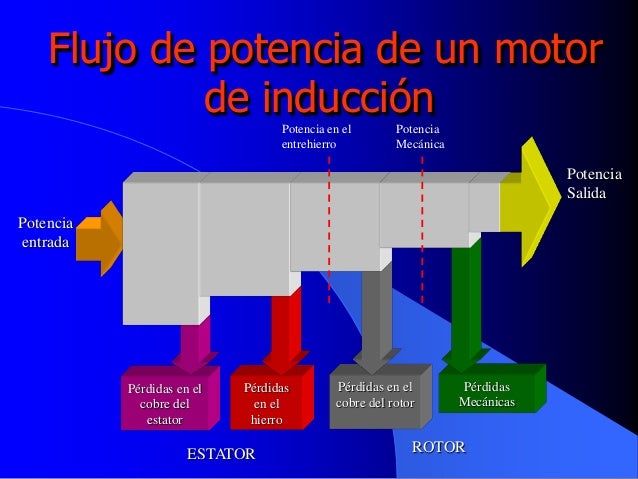

Primero, identifiquemos los tipos de pérdidas. Tenemos pérdidas en el cobre del estator. También existen pérdidas en el núcleo (hierro) y pérdidas en el cobre del rotor. No olvidemos las pérdidas mecánicas y las pérdidas misceláneas.

Pérdidas en el Cobre del Estator (P_cu-estator)

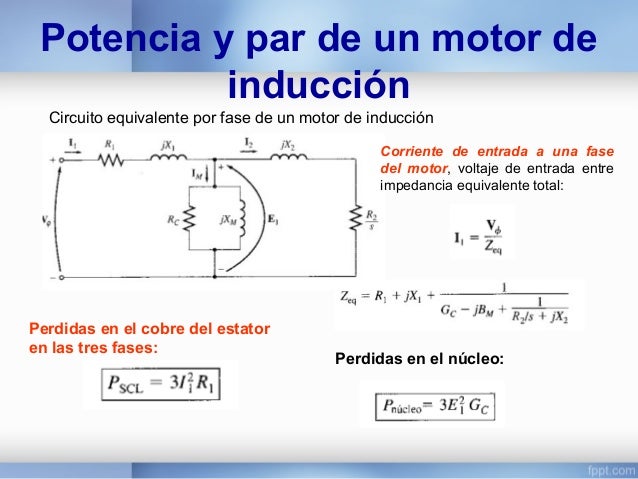

Calculamos las pérdidas en el cobre del estator con la fórmula: P_cu-estator = 3 * I_s² * R_s. Aquí, I_s es la corriente del estator. R_s es la resistencia del estator por fase. Recuerda que I_s y R_s deben estar en unidades consistentes.

Si el problema te da la potencia de entrada y el factor de potencia, puedes calcular la corriente del estator. Usa la fórmula P_entrada = √3 * V_L * I_L * cos(φ). V_L es el voltaje de línea. I_L es la corriente de línea. cos(φ) es el factor de potencia. I_L = I_s para una conexión en estrella.

Pérdidas en el Núcleo (P_núcleo)

Las pérdidas en el núcleo, también conocidas como pérdidas en el hierro, son la suma de las pérdidas por histéresis y las pérdidas por corrientes parásitas. Generalmente, se proporcionan directamente en el problema. Si no, se pueden determinar experimentalmente.

Pérdidas en el Cobre del Rotor (P_cu-rotor)

Las pérdidas en el cobre del rotor se calculan con: P_cu-rotor = s * P_gap. 's' es el deslizamiento (slip) del motor. P_gap es la potencia en el entrehierro. El deslizamiento se calcula como s = (n_s - n_r) / n_s. n_s es la velocidad síncrona. n_r es la velocidad del rotor.

La velocidad síncrona se calcula como n_s = (120 * f) / p. 'f' es la frecuencia. 'p' es el número de polos.

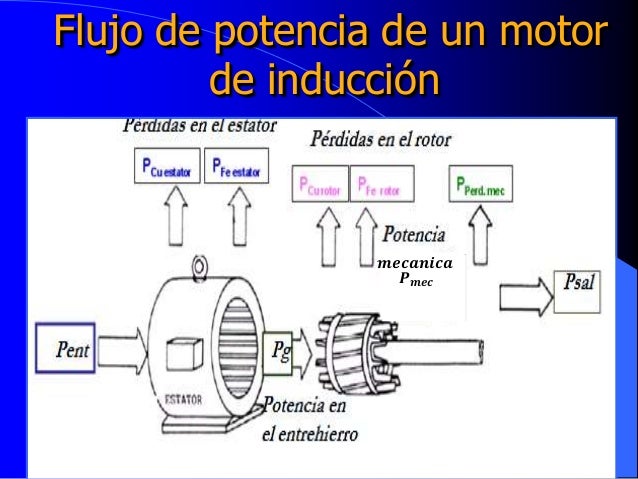

La potencia en el entrehierro se obtiene restando las pérdidas en el cobre del estator y las pérdidas en el núcleo de la potencia de entrada: P_gap = P_entrada - P_cu-estator - P_núcleo.

Pérdidas Mecánicas (P_mec)

Las pérdidas mecánicas incluyen pérdidas por fricción y pérdidas por ventilación. Estas pérdidas suelen proporcionarse directamente en el problema. A veces, se dan como un porcentaje de la potencia de salida.

Pérdidas Misceláneas (P_misc)

Las pérdidas misceláneas son otras pérdidas que no se incluyen en las categorías anteriores. Por lo general, son pequeñas y a menudo se asumen como cero. Si el problema las menciona, inclúyelas.

Potencia de Salida (P_salida)

La potencia de salida se calcula restando todas las pérdidas de la potencia de entrada. P_salida = P_entrada - P_cu-estator - P_núcleo - P_cu-rotor - P_mec - P_misc. También se puede calcular a partir de la potencia desarrollada: P_salida = T_salida * ω_r, donde T_salida es el par de salida y ω_r es la velocidad angular del rotor en radianes por segundo.

Eficiencia (η)

La eficiencia se calcula dividiendo la potencia de salida entre la potencia de entrada. η = P_salida / P_entrada. Exprésala como un porcentaje multiplicando por 100.

Resumen y Ejemplo

Para resolver un problema de pérdidas, sigue estos pasos. Primero, identifica todas las variables dadas. Segundo, calcula cada tipo de pérdida individualmente. Tercero, suma todas las pérdidas. Cuarto, calcula la potencia de salida. Finalmente, calcula la eficiencia.

Por ejemplo, si te dan la potencia de entrada, el factor de potencia, el voltaje, la corriente, la resistencia del estator, la velocidad del rotor, la frecuencia y las pérdidas en el núcleo y mecánicas, puedes calcular todas las demás pérdidas y la eficiencia.
